INSTALLATIONS- UND GEBRAUCHSHANDBUCH

HERMETISCHER PELLETOFEN

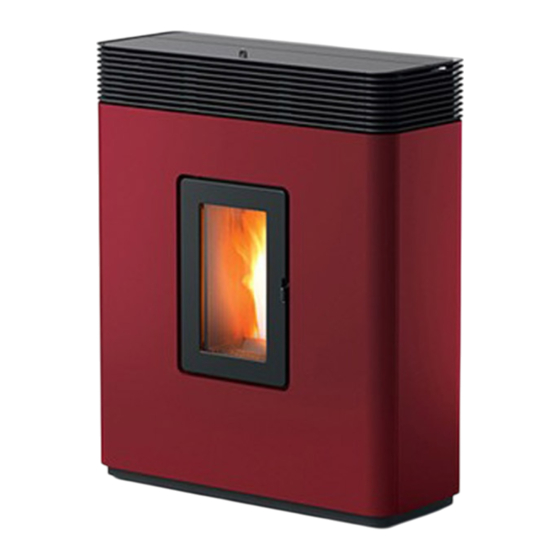

PHILO COMFORT AIR 14 M1

PHILO COMFORT AIR 14 UP! M1

TEIL 2 - BETRIEB UND REINIGUNG

Übersetzung der Originalanleitung

Inhaltszusammenfassung für MCZ PHILO COMFORT AIR 14 UP! M1

Seite 1 INSTALLATIONS- UND GEBRAUCHSHANDBUCH HERMETISCHER PELLETOFEN PHILO COMFORT AIR 14 M1 PHILO COMFORT AIR 14 UP! M1 TEIL 2 - BETRIEB UND REINIGUNG Übersetzung der Originalanleitung...
Seite 2 INHALTSVERZEICHNIS INHALTSVERZEICHNIS ....................II 12-ERSTMALIGES ANZÜNDEN ..................3 13-SYSTEMANFORDERUNGEN ..................4 14-ERSTE INBETRIEBSETZUNG DER APP UND VERBINDUNG MIT DEN MCZ-ÖFEN .....5 15-KONFIGURATION OFENZUBEHÖR................8 16-NOT-BEDIENTAFEL ....................10 17-FUNKTIONEN NOT-BEDIENTAFEL................11 18-MANUELLE KONFIGURATION .................12 19-APP-FUNKTIONEN....................13 20-BILDSCHIRMSEITEN BASIS-SET ................17 21-BILDSCHIRMSEITE FUNKTIONEN ................26 22-ECO STOP ......................27 23-SLEEP ........................28 24-CHRONO ......................29...
Seite 3 12-ERSTMALIGES ANZÜNDEN HINWEISE FÜR DIE ERSTE INBETRIEBSETZUNG ALLGEMEINE HINWEISE Alle brennbaren Bauteile aus der Brennschale und von der Glasscheibe entfernen (Handbuch, verschiedene Aufkleber und eventuell vorhandenes Styropor). Kontrollieren, ob die Brennschale richtig eingesetzt ist und gut auf der Basis aufliegt. Es kann sein, dass das Anzünden nicht gleich beim ersten Versuch gelingt, da die Förderschnecke leer ist, und die Brennschale mit der für die normale Entwicklung der Flamme erforderlichen Menge Pellets nicht immer rechtzeitig beschicken kann.
Seite 4 13-SYSTEMANFORDERUNGEN Die App MCZ -MAESTRO steht bereits auf das Zubehör „Handheld-Fernbedienung“ geladen zur Verfügung oder ist in den verschiedenen Playstores verfügbar. OFEN Mit MAESTRO System ausgestattet BETRIEB Für die maximale Vielseitigkeit bei der Verwendung wurden zwei Wifi-Module vorgesehen, die eine prioritäre Verbindung mit Ihrem Smartphone und/oder einer Handheld-Fernbedienung (optional) ermöglichen.
Seite 5 14-ERSTE INBETRIEBSETZUNG DER APP UND VERBINDUNG MIT DEN MCZ-ÖFEN Die App ermöglicht die Kommunikation mit den MCZ-Öfen durch zwei Technologien: • Wifi Home • Wifi REMOTE WIFI HOME Punkt-zu-Punkt-Verbindung zwischen Telefon und Ofen, um ohne Routers oder Internetverbindung mit dem Ofen zu kommunizieren. Dies ist möglich, wenn sich Telefon und Ofen nahe beieinander befinden (max.
Seite 6 14-ERSTE INBETRIEBSETZUNG DER APP UND VERBINDUNG MIT DEN MCZ-ÖFEN WICHTIG!! Den QR-Code nicht vom Ofen entfernen oder ihn verlieren. Bei einem Reset des Ofens und/oder Wechsel des Smartphones bzw. der Handheld-Fernbedienung müssen der QR-Code und das Passwort für die Systemkonfiguration verfügbar sein.
Seite 7 14-ERSTE INBETRIEBSETZUNG DER APP UND VERBINDUNG MIT DEN MCZ-ÖFEN MANUELL Auf der Rückseite des Ofens und in der Garantiebescheinigung befinden sich der QR-Code und das Passwort. In diesem Fall müssen die Codes verwendet werden. Falls der Ofen nicht über den QR konfiguriert werden kann, kann dies über die Taste DIRECT oder REMOTE erfolgen.
Seite 8 Für die Konfiguration des Zubehörs muss sich das Mobiltelefon in dessen Nähe befinden. KONFIGURIEREN DES WIFI REMOTE MODULS ÜBER APP MCZ MAESTRO Dafür muss man sich über die App in Home mit dem Ofen verbinden. Im Menü „set“ / „Basis-set“ den Menüpunkt Konfiguration Zubehör anwählen: Falls sich noch zu konfigurierendes Zubehör in der Nähe befindet, werden die beiden Tasten anwählbar.
Seite 9 15-KONFIGURATION OFENZUBEHÖR KONFIGURATION WIFI-TEMPERATURSONDE ÜBER APP MCZ MAESTRO Die WiFi-Temperatursonde (ZUBEHÖR) ist ohne Batterien im Lieferumfang enthalten. Ab dem Einfügen der Batterien ist die Sonde für 5 Minuten konfigurierbar. Die drei Batterien AA dürfen daher erst kurz vor der Konfiguration eingesetzt werden.
Seite 10 16-NOT-BEDIENTAFEL Die Bedientafel befindet sich unter der linken Seitenplatte. Die LED “A” und der Knopf “B” sind in jedem Fall auch mit montierter Verkleidung zugänglich. LEGENDE A - MEHRFARBIGE LED B - BUTTON - Funktionen LED GRÜN zeigt an: SCHALTET das Gerät EIN •...
Seite 11 17-FUNKTIONEN NOT-BEDIENTAFEL Die Not-Bedientafel liefert folgende Angaben: • über eine mehrfarbige LED (A) gibt sie den Status des Ofens an (ausgeschaltet - in Einschaltung - in Betrieb beim Abkühlen für Ausschaltung - in Fehlerzustand) • über einen Button (B) können folgende Funktionen aktiviert werden: •...
Seite 12 Die Batterien einsetzen und mit dem Vorgang beginnen. Auf dem Mobiltelefon -> Menü WiFi-Einstellungen muss das WiFi des Mobiltelefons aktiviert werden. Unter den WiFi-Netzen jenes mit der Bezeichnung “MCZ-Sensor” auswählen und verbinden (es ist kein Passwort nötig, da es sich um ein freies Netz handelt).
Seite 13 19-APP-FUNKTIONEN Nach der Konfiguration der Geräte versucht die App automatisch, sich mit dem zuletzt verwendeten Gerät zu verbinden. Bei erfolgreichem Verbindungsaufbau zeigt die App die Einschalt-Bildschirmseite “I/O” an. Von hier aus können der Ofen eingeschaltet und alle Funktionen genutzt werden. Falls bei Verbindungsaufbau mit dem zuletzt verbundenen Gerät etwas nicht funktionieren sollte, zeigt die App die Liste der konfigurierten Geräte an.
Seite 14 19-APP-FUNKTIONEN BILDSCHIRMANZEIGE HOME Für den Zugriff auf die Bildschirmanzeige der Funktionen AUTO und MAN muss die in der Abbildung hervorgehobene Taste betätigt werden. Auf dieser Bildschirmanzeige kann die Betriebsart verwaltet werden: • Handbetrieb • Automatikbetrieb AUTOMATIKFUNKTION In automatischem Modus können die gewünschte Raumtemperatur und die Funktion Ecostop eingestellt werden MANUELLE FUNKTION Im manuellen Modus kann die Flammenleistung eingestellt werden.
Seite 15 19-APP-FUNKTIONEN BILDSCHIRMANZEIGE GEBLÄSE Auf dieser Bildschirmanzeige können die Belüftungsleistungen für die einzelnen Gebläse gesteuert werden. Die Leistung kann auf 5 Stufen eingestellt werden. Für jedes Gebläse gibt es eine Automatikfunktion und die Möglichkeit, das Gebläse auszuschalten Ist die Belüftung auf die Betriebsart MANUELL eingestellt, so wird eine Funktion aktiviert, die die maximale Leistung des Ofens auf Grundlage der Belüftung begrenzt.
Seite 16 19-APP-FUNKTIONEN BILDSCHIRMANZEIGE GEBLÄSE - SILENT-FUNKTION Dank der Funktion SILENT kann der Ofen während der ganzen Nacht bei minimaler Leistung ohne Raumlüftung betrieben werden. Diese Funktion ist nur in der Modalität AUTO und MAN (verfügbar, nicht in Modalität TIMER). Die Funktion wird über die Taste Silent Mode aktiviert.
Seite 17 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMANZEIGE SET Das Menü SET beinhaltet: • BASIS-SET • FUNKTIONEN • EINSTELLUNGEN • TECHNIKER-MENÜ • SOFTWARE-VERSION • INFO Im Menü BASIS-SET gibt es folgende Funktionen: • SPRACHE • DATUM UND UHRZEIT • C°/F° • EINGANG RAUM • KONFIGURATION WIFI-SONDE •...
Seite 18 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMANZEIGE SPRACHE Im Menü SPRACHE zeigt das System alle verfügbaren Sprachen an. Die gewünschte Sprache auswählen. Mit der Taste kann zur vorhergehenden Seite zurückgekehrt werden.
Seite 19 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMANZEIGE DATUM UND UHRZEIT Durch Drücken der Taste DATUM UND UHRZEIT begibt man sich auf die Bildschirmseite für die Datenänderung. Nach den Einstellungen auf SPEICHERN drücken und die Seite verlassen. Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 20 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMANZEIGE C°/F* Auf dieser Seite kann die Temperatur in Grad Celsius oder Fahrenheit eingestellt werden.
Seite 21 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMANZEIGE EINGANG RAUM Der Eingang Raum wird für die Einstellung der WiFi-Sonde, des Thermostats oder des Raumtemperaturfühlers verwendet. Durch Klicken auf das Drop-Down-Menü kann die gewünschte Option ausgewählt werden. Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 22 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMSEITE WIFI-SONDE Diese Bildschirmseite ermöglicht die Konfigurierung eines Intervalls in Minuten und die Anzeige der letzten Verbindung.
Seite 24 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMSEITE LISTE VORRICHTUNGEN Auf dieser Bildschirmseite werden die Vorrichtungen angezeigt, die konfiguriert wurden. Nur die Vorrichtung, neben der das Symbol eines Ofens abgebildet ist, kann gewählt werden.
Seite 25 20-BILDSCHIRMSEITEN BASIS-SET BILDSCHIRMSEITE ZUBEHÖR Auf dieser Bildschirmseite kann Folgendes konfiguriert werden: • FERNBEDIENUNG KONFIGURIEREN • SENSOR T KONFIGURIEREN Für die Modalität siehe Kapitel 3 („Ofenzubehör konfigurieren“). FERNBEDIENUNG KONFIGURIEREN SENSOR T KONFIGURIEREN Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 26 21-BILDSCHIRMSEITE FUNKTIONEN BILDSCHIRMSEITE FUNKTIONEN Innerhalb des Menüs SET kann auch das Menü FUNKTIONEN abgerufen werden, das die Einstellung/Änderung der folgenden Funktionen ermöglicht: • ECO STOP • SLEEP • CHRONO...
Seite 27 22-ECO STOP Im Menü ECO STOP können eine Aktivierungsverzögerung (Minuten) und eine Hysterese zur Neueinschaltung (C°) eingestellt und/oder geändert werden. Die Betriebsmodalität ECO ist ein Automatik-Betriebsmodus mit dem einzigen Unterschied, dass sich das Gerät, wenn die eingestellte Temperatur erreicht wird und während der im Drop- Down-Menü...
Seite 28 23-SLEEP Funktion Sleep Mit Sleep kann schnell eine Uhrzeit eingestellt werden, zu der das Gerät abschalten soll. Diese Funktion ist nur in Modalität MAN und AUTO verfügbar. Um die SLEEP-Funktion zu deaktivieren, genügt es, die Uhrzeit zu verringern.
Seite 29 24-CHRONO In diesem Betriebsmodus kann das Gerät automatisch ein- und ausgeschaltet werden. Die Programme sind für jede halbe Stunde des Tages auf drei verschiedene Temperaturindizes (T1-T2-T3) und auf verschiedene Weise für jeden Wochentag programmierbar. Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 30 24-CHRONO Temperaturauswahlmöglichkeit (T1-T2-T3)
Seite 32 24-CHRONO Möglichkeit, unterschiedliche Temperaturen für unterschiedliche Tage und unterschiedliche Zeitintervalle einzustellen.
Seite 33 25-MENÜ EINSTELLUNGEN Im Menü EINSTELLUNGEN können die folgenden Parameter geändert werden: • SCHNECKE AKTIVIEREN • REZEPTE • SOMMER/WINTER Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 34 26-SCHNECKE AKTIVIEREN Funktion Schneckenladung Diese nur bei ausgeschalteten Ofen aktivierbar Funktion ermöglicht es, die Pellets in das Beschickungssystem (Schnecke) zu laden und kann jedes Mal verwendet werden, wenn diese leer ist, weil die Pellets aufgebraucht sind. So können Fehlzündungen (Alarm A01) vermieden werden, die auf die Entleerung des Behälters zurückzuführen sind.
Seite 35 27-REZEPTE Änderung des Luft- und Pellet-Rezepts Diese Funktion dient dazu, den Ofen an die Art der verwendeten Pellets anzupassen. Weil auf dem Markt viele Arten Pellets angeboten werden, unterscheidet sich der Betrieb des Ofens, je nach besserer oder schlechterer Qualität des Brennstoffs, sehr stark.
Seite 36 28-SOMMER/WINTER Möglichkeit zur Auswahl der Betriebssaison.
Seite 38 29-TECHNIKER-MENÜ Die wichtigsten änderbaren und/oder steuerbaren Funktionen im Techniker-Menü sind Folgende: • PARAMETER • ACTIVE ON/OFF • DIAGNOSTIK • DATENBANK WÄHLEN • RESET WERKSEINSTELLUNGEN • RESET SERVICE • LETZTE ALARME • BETRIEBSSTUNDEN • SERIAL BAUD...
Seite 39 30-SOFTWARE-VERSION Im Menü SET befindet sich die Option SOFTWARE-VERSION. Über diesen Eintrag können alle Daten des Ofens abgerufen werden, zum Beispiel Datenbank und App-Version Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 40 30-SOFTWARE-VERSION Fortsetzung der Bildschirmseite SOFTWARE-VERSIONEN.
Seite 42 32-SICHERHEITSEINRICHTUNGEN SICHERHEITSEINRICHTUNGEN Das Gerät ist mit folgenden Sicherheitsvorrichtungen ausgerüstet: RAUCHGAS-TEMPERATURFÜHLER Misst die Temperatur der Rauchgase und erteilt die Freigabe für den Betrieb oder schaltet das Gerät ab, wenn die Rauchgastemperatur unter den voreingestellten Wert sinkt. TEMPERATURFÜHLER DES PELLET-BEHÄLTERS Wenn die Temperatur den eingestellten Sicherheitswert überschreitet, wird der Betrieb des Geräts sofort abgeschaltet, und um es wieder zu starten, muss abgewartet werden, bis es abgekühlt ist.
Seite 43 33-ALARME ALARMMELDUNGEN Falls es zu einer Betriebsstörung kommt, geht der Ofen in die Ausschaltphase wegen Alarm über und informiert den Benutzer über den Typ der erfolgten Störung mit einem 3-stelligen Code, der auf der hinteren Notaus-Tafel angezeigt bleibt . Der Alarm wird permanent durch den entsprechenden dreistelligen Code angezeigt, durch das Blinken einer roten Kontrollleuchte auf der Not-Bedientafel, sowie für die ersten 10 Minuten des Alarms durch einen regelmäßig erklingenden Warnton.
Seite 44 33-ALARME Defekt an der Pelletbeschickung Autorisierten Kundendienst rufen, um das Bauteil austauschen zu lassen. Vorsteuersensor Getriebemotors Ein autorisiertes Kundendienstzentrum kontaktieren. (PWM) defekt Überhitzung elektronische Steuereinheit Das Gerät ist überhitzt, da es zu lange bei maximaler Leistung in Betrieb war oder wegen ungenügender Belüftung.
Seite 45 Falls die Schrift “A05” erscheint: Hervorgerufen durch das längere Öffnen der Feuertür oder einer beachtlichen Luftinfiltration (z.B. Inspektionsverschluss am Rauchgasgebläse nicht vorhanden) Wenn diese Faktoren nicht in Betracht kommen, Rauchgasleitung und Schornstein kontrollieren und gegebenenfalls reinigen (diese Eingriffe sollten von einem spezialisierten Techniker von MCZ ausgeführt werden).
Seite 46 33-ALARME Falls der Alarm A21 häufig ausgelöst wird - zur Erinnerung: Ofentür offen Tür schließen Brennstoffeinfüllklappe offen Klappe schließen. EINGRIFF Brennstoff-Füllstand im Behälter senken. SICHERHEITS- VORRICHTUN- Druckwächter Luft Ungenügender Schornsteinzug oder Verstopfung der Brennschale. Prüfen, ob die Brennschale durch Verkrustungen verstopft ist, und sie gegebenenfalls reinigen.
Seite 47 33-ALARME Die elektronische Steuerung wurde außerdem mit einem Automatismus mit Timer und Schaltschützen versehen, der die Drehzahl der Rauchgasabsaugung (RPM) so erhöht, dass der Unterdruck im Behälter und somit der Druckwächter wieder hergestellt werden, falls der Deckel zum Nachfüllen geöffnet wird oder bei etwaigen unvermittelten und sprunghaften Druckabfällen, wie zum Beispiel bei Windböen. Wenn der Druckabfall länger als 60 Sekunden andauert, wird das Gerät in einen Alarmzustand versetzt (A05 oder A18).
Seite 48 33-ALARME UNTERDRUCK IM BEHÄLTER MIT WERKSPARAMETERN UND SCHORNSTEINZUG VON 5Pa (EMPFOHLENER MINDESTWERT). POWER WERTE 13,7/14,2 Pa 15,1/15,6 Pa 17,1/17,5 Pa 19,1/19,5 Pa 22,0/22,2 Pa Schornsteinzug 6 kW 95 °C 110 °C 125 °C 141 °C 165 °C Rauchgastempe- ratur 13,8/14,3 Pa 15,6/16,1 Pa 17,8/18,0 Pa 21,7/22,2 Pa...
Seite 49 34-EMPFEHLUNGEN FÜR EINE SICHERE VERWENDUNG NUR EINE SACHGEMÄSSE INSTALLATION UND EINE ANGEMESSENE WARTUNG UND REINIGUNG DES GERÄTES KÖNNEN DEN EINWANDFREIEN BETRIEB UND EINE SICHERE VERWENDUNG DES PRODUKTES GEWÄHRLEISTEN. Wir möchten Sie darüber informieren, dass wir über Störungen von Pelletprodukten zur Heizung von Privatheimen unterrichtet sind, die hauptsächlich auf eine unsachgemäße Installation, eine nicht angemessene Wartung und eine unsachgemäße Verwendung zurückzuführen sind.
Seite 50 35-REINIGUNG BEISPIEL SAUBERE BRENNSCHALE BEISPIEL VERSCHMUTZTE BRENNSCHALE Nur eine angemessene Wartung und Reinigung des Geräts können seine Sicherheit und korrekte Funktionsweise garantieren. ACHTUNG! Sämtliche Reinigungsarbeiten müssen bei vollständig abgekühltem Gerät und abgezogenem Netzstecker erfolgen. Das Gerät vor der Durchführung jeglicher Wartungsarbeiten von der 230 V-Versorgung abtrennen“ Es ist nur wenig Wartung erforderlich, wenn das Gerät mit zertifizierten Qualitätspellets betrieben wird.
Seite 51 35-REINIGUNG BITTE BEACHTEN SIE, DASS NUR EINE RICHTIG EINGESETZTE UND GEREINIGTE BRENNSCHALE DIE SICHERE ZÜNDUNG UND DEN OPTIMALEN BETRIEB IHRES PELLETGERÄTS GEWÄHRLEISTEN KANN. BEI EINER FEHLZÜNDUNG UND NACH JEDER SONSTIGEN BLOCKIERUNG DES GERÄTES MUSS DIE BRENNSCHALE VOR JEDER WIEDEREINSCHALTUNG UNBEDINGT ENTLEERT WERDEN. Für eine wirksame Reinigung der Brennschale diese aus dem Gerät entnehmen und die Löcher und den Rost am Boden gründlich reinigen.
Seite 52 35-REINIGUNG PLANMÄSSIGE WARTUNG UNTERER INNENBEREICH WÄRMETAUSCHER Aufgrund der hohen Leistung dieses Geräts und des entsprechenden Brennstoffverbrauchs wird empfohlen, diesen Bereich regelmäßig zu überprüfen und Ascherückstände mit dem normalen Aschesauger zu beseitigen. Diese Reinigung muss etwa alle 90 Tage oder alle 500 Betriebsstunden des Ofens durchgeführt werden (der Stundenzähler kann im Menü...
Seite 53 35-REINIGUNG • Die Platte an den beiden seitlichen oberen Enden fassen und etwas daran ziehen, um sie von den Haltemagneten zu lösen. Anschließend die Platte um einige Grad neigen, um sie aus den unteren Haltezapfen herausziehen zu können. • Die Schrauben „f“ des unteren Inspektionsverschlusses „V“ lösen. Technischer Dienst - Alle Rechte vorbehalten - Nachdruck verboten...
Seite 54 35-REINIGUNG • Die Ascherückstände absaugen. • Dann die oben genannten Schritte umgekehrt ausführen, um die vordere Platte „R“ wieder zu montieren. Achtung! Die vordere Platte „R“ aufgrund Ihrer Größe und Ihres Gewichts (etwa 14 kg) beim Ausbau sehr vorsichtig handhaben. Während der Wartung die Platte „R“...
Seite 55 35-REINIGUNG REGELMÄSSIGE REINIGUNG DURCH DEN QUALIFIZIERTEN TECHNIKER REINIGUNG DES WÄRMETAUSCHERS Nach der Hälfte , vor allem aber am Ende der Wintersaison muss der Raum gereinigt werden, der von den Rauchabgasen durchströmt wird. Diese Reinigung ist unbedingt erforderlich, damit alle Verbrennungsrückstände leicht entfernt werden können, andernfalls würden sie sich mit der Zeit durch Feuchtigkeit verhärten und nur noch schwer zu entfernen sein.
Seite 56 35-REINIGUNG REINIGUNG DES WÄRMETAUSCHERS REINIGUNG OBERES FACH Bei kaltem Ofen den oberen Wärmetauscher reinigen. Nachdem der untere Reinigungsverschluss „n“ entfernt wurde (siehe voriger Absatz), mit einer 1 Meter langen, biegsamen Flaschenbürste die Wände des Feuerraums abkratzen (siehe Pfeil), sodass die Asche in das untere Fach fällt.
Seite 57 35-REINIGUNG Die Gußeisenteile “T” etwas anheben und zu sich hin neigen, damit sie aus ihrem Sitz austreten und sie entfernen. Dann die beiden seitlichen Verschlüsse „S“ entfernen. Zum Entfernen der Verschlüsse „S“ müssen sie angehoben werden, damit sie aus den entsprechenden Steckschlitzen austreten.
Seite 58 35-REINIGUNG Mit einem biegsamen Besen die Wände des Feuerraums (siehe Pfeile - jeweils rechts und links des Feuerraums) an den soeben entfernten Platten “S” abkratzen, sodass die Asche in das Fach darunter fällt.
Seite 59 35-REINIGUNG REINIGUNG DER RAUCHGASABZUGSANLAGE UND ALLGEMEINE KONTROLLE Rauchgasabzugsanlage reinigen, insbesondere an den T-Stücken, den Biegungen sowie an den eventuell vorhandenen horizontalen Abschnitten des Rauchgaskanals. Mit der Reinigung des Schornsteins muss ein qualifizierter Schornsteinfeger beauftragt werden. Dichtigkeit der Dichtungen aus Keramikfaser in der Tür des Ofens prüfen. Wenn erforderlich neue Dichtungen für den Austausch beim Händler bestellen oder den ganzen Vorgang durch den autorisierten Kundendienst ausführen lassen.
Seite 60 35-REINIGUNG REGELMÄSSIGE ÜBERPRÜFUNG DER FUNKTIONSTÜCHTIGKEIT BEI DER TÜRSCHLIESSUNG Sicherstellen, dass die Türschließung eine ausreichende Dichtheit gewährleistet (mit dem „Papierblatttest“), und dass der Verschlussriegel (X auf der Abbildung) nicht über das Blech, auf dem er befestigt ist, hinausragt. Bei einigen Produkten muss die Verkleidung demontiert werden, um feststellen zu können, ob der Riegel bei geschlossener Tür übersteht.
Seite 61 35-REINIGUNG KONTROLLE DER INNEREN BAUTEILE ACHTUNG! Die Kontrolle der elektromechanischen Bauteile darf ausschließlich von Fachpersonal mit den erforderlichen Kenntnissen im Bereich der Heiztechnik und Elektrik vorgenommen werden. Es wird empfohlen, diese Wartung jährlich durchzuführen (im Rahmen eines Wartungsvertrags), weil sie eine Sicht- und Funktionskontrolle der inneren Bauteile umfasst.
Seite 62 36-STÖRUNGEN/URSACHEN/LÖSUNGEN ACHTUNG! Sämtliche Reparaturen dürfen ausschließlich durch einen spezialisierten Techniker bei ausgeschaltetem Gerät und gezogenem Netzstecker erfolgen. STÖRUNG MÖGLICHE URSACHEN ABHILFEN Die Pellets gelangen nicht in die Der Pelletbehälter ist leer. Pelletbehälter füllen. Brennkammer. Die Schnecke ist durch Späne blockiert. Behälter entleeren und von Hand die Schnecke von den Spänen befreien.
Seite 63 36-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Gerät funktioniert einige Die Zündphase wurde nicht abgeschlossen. Zündphase wiederholen. Minuten und schaltet sich dann ab. Vorübergehender Stromausfall. Neu einschalten. Rauchgasleitung verstopft. Rauchgasleitung reinigen. Temperaturfühler sind defekt oder gestört. Fühler prüfen und ersetzen. Die Pellets sammeln sich in der Ungenügende Verbrennungsluft.
Seite 64 36-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Das Gebläse schaltet sich nicht ein. Das Gerät hat die Temperatur nicht Abwarten. erreicht. Fernbedienung funktioniert Batterie der Fernbedienung leer. Batterien austauschen. nicht. Fernbedienung defekt. Fernbedienung austauschen. Im Automatikbetrieb arbeitet das Raumthermostat steht auf höchster Temperatur der Fernbedienung neu Gerät immer mit Höchstleistung.
Seite 65 37-PLATINE SPANNUNGSFÜHRENDE ELEKTROKABEL 230V-STROMVERSOR- GUNGSKABEL VOR AUS- FÜHRUNG VON ARBEITEN AN DER ELEKTRIK VOM STROMNETZ TRENNEN. LEGENDE 1. ENCODER GEBLÄSE RAUCHGASE 8. SCHNECKE ENCODER GETRIEBEMOTOR 9. LUFTGEBLÄSE 1 DRUCKWANDLER 10. LUFTGEBLÄSE 2 (WENN VORHANDEN) 2. AKTUALISIERUNG DER SOFTWARE (USB) 11. LUFTGEBLÄSE 3 (WENN VORHANDEN) 3.
Seite 68 MCZ GROUP S.p.A. Via La Croce Nr. 8 33074 Vigonovo di Fontanafredda (PN) – ITALIEN Telefon: 0434/599599 r.a. Fax: 0434/599598 Internet: www.mcz.it E-Mail: mcz@mcz.it 8901849300 REV.3 03/10//2018...
