Bedienungsanleitung
HI 8314
Tragbares
pH/mV/°C-Messgerät
Stand: 2016
www.hannainst.de
GArAnTIe
HI 8314 besitzt eine Garantie von 2 Jahren auf
Fehler in Ausführung und Material, wenn es
für den beabsichtigten Zweck genutzt und
nach den Anweisungen gewartet wird. Auf
die elektrode gewähren wir eine Garantie
von 6 Monaten.
Diese Garantie beschränkt sich nur auf kosten-
lose reparatur oder ersatz des Messgerätes.
Schäden auf-grund von Unfällen, falschen
Gebrauchs, Verstopfungen/Verschmutzun-
gen oder nichtbefolgen der beschriebenen
Wartungsmaßnahmen werden nicht abge-
deckt. Wenn Sie Service wünschen, wenden
Sie sich bitte an den Händler, bei dem Sie das
Gerät gekauft haben oder an Ihre örtliche
HAnnA-niederlassung. Bei Garantieanspruch
geben Sie Modellnummer, Seriennummer,
Kaufdatum und Art des Ausfalls an und
schicken Sie es an:
Hanna Instruments Deutschland GmbH
An der Alten Ziegelei 7
89269 Vöhringen
Tel.: 07306 3579 100 ; FAX: 0306 3579 101
Alle rechte vorbehalten. eine Teil- und Gesamtreproduktion ist ohne
schriftliche Zustimmung des Copyright-eigentümers verboten.
Hanna instruments behält das recht vor, seine Produkte
ohne Vorankündung in Bezug auf Design und Technik
abzuändern.
Sehr geehrter Kunde,
danke, dass Sie sich für ein Produkt von Hanna
instruments entschieden haben.
Bitte lesen Sie diese Betriebsanleitung sorgfältig,
bevor Sie das Gerät in Betrieb nehmen. Die Anlei-
tung gibt Ihnen die nötigen Informationen, um
das Gerät korrekt zu benutzen.
eInGAnGSPrÜFUnG
entnehmen Sie das Gerät aus der Verpackung und
überprüfen Sie es sorgfältig. Stellen Sie sicher,
dass beim Versand kein Schaden entstanden ist.
Im Falle einer Beschädigung wenden Sie sich an
Ihren Händler oder Ihre HAnnA Filiale.
Im Lieferumfang:
- HI 1217D pH-elektrode mit integriertem Tempera-
tursensor, DIn, 1 m Kabel
- Starter-Satz Puffer- und reinigungslösungen im
Beutel
- 9V Batterie
- Kalibrierschraubenzieher
Hinweis: Bewahren Sie die Verpackung solange auf,
bis Sie sicher sind, dass das Gerät ordnungsgemäss
funktioniert. Defekte Geräte müssen zusammen
mit dem mitgelieferten Zubehör in der Originalver-
packung zurückgesandt werden.
ALLGeMeIne BeSCHreIBUnG

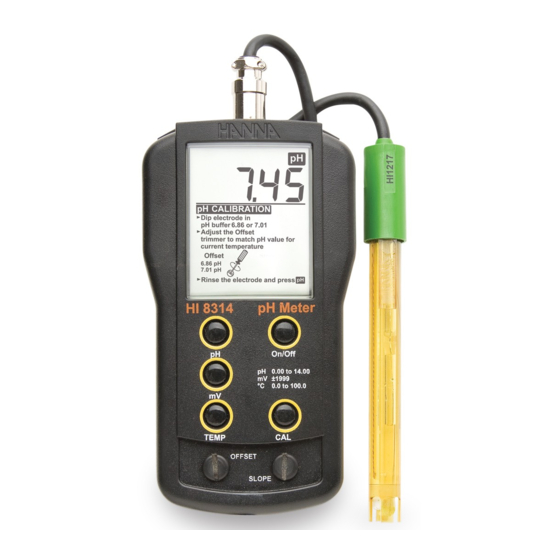

HI 8314 ist ein tragbares pH/mV/°C-Messgerät -
kompakt, einfacher Handhabung und zuverlässig.
es eignet sich ideal für Messungen vor Ort, auch
im Ausbildungsbereich.
HI 8314 verfügt über ein grosses Display, welches
den nutzer mit Informationen und Symbolen
hilfreich durch Mess- und Kalibriervorgang be-
gleitet.
Die Auswahl des Messbereiches erfolgt ganz ein-
fach über die Tastatur.
Die Kalibrierung wird manuell, bei zwei Punkten
und über frontseitige Trimmer durchgeführt.
Die im Lieferumfang enthaltene pH-elektrode
HI 1217D verfügt über einen integrierten Tem-
peratursensor und garantiert automatisch tem-
peraturkompensierte Messwerte.
Bei Anschluss einer optionalen redox-elektrode
kann mit HI 8314 auch redox gemessen werden.
eine praktische Batterieladeanzeige warnt den
nutzer, wenn ein Batteriewechsel erforderlich ist.
FUnKTIOnSBeSCHreIBUnG
1. DIn-Anschluss für pH- bzw. redox-elektrode
2. LCD
3. pH-Taste zur Anzeige des pH-Messwertes
4. mV-Taste zur Anzeige des redox-Messwertes (in
mV) bei Anschluss einer optionalen redox-elek-
trode oder zur Anzeige des relativen mV-Wertes
bei Anschluss einer pH-elektrode
5. TeMP-Taste zur Anzeige des Temperatur-Mess-
wertes oder zur Auswahl der Temperatureinheit
während der Temperatur-Messwert angezeigt
wird.
6. OFFSeT-Trimmer zur nullpunkt-Kalibrierung
bei pH
7. SLOPe-Trimmer zur Steilheits-Kalibrierung bei
pH
8. CAL-Taste, um in den Kalibriermodus zu ge-
langen
9. On/OFF-Taste zum ein- und ausschalten des
Gerätes
DISPLAY CODeS
°C Gerät befindet sich im Temperaturmodus
pH Gerät befindet sich im pH-Modus
mV Gerät befindet sich im mV-Modus
TeCHnISCHe DATen
Messbereiche pH 0,00 - 14,00 pH
± 1999 mV
mV
°C
0,0 - 100,0°C
pH 0,01 pH
Auflösung
mV 1 mV
°C
0,1°C
± 0,01 pH
Genauigkeit pH
± 1 mV
(@ 20°C) mV
°C ± 0,4°C
(Sondenfehler ausgeschlos-
sen)
Kalibrierung Manuell, 2-Punkt, über
frontseitige Trimmer
Offset-
± 1 pH
Kalibrierung
Steilheits-
80 bis 110%
Kalibrierung
Temperatur- Automatisch,
kompensa- von 0 bis 100°C
tion
pH-elektrode HI 1217D, mit integrier-
(inkl.) tem Temperatursensor,
DIn, 1 m Kabel
0 bis 50°C; rH max. 95%
Umgebung
(nicht kondensierend)
Batterie/ 1 x 9 V Alkalibatterie /
Lebensdauer ca. 700 Betriebsstunden
Abmessungen 164 x 76 x 45 mm
180 g
Gewicht
eMPFeHLUnGen FÜr Den AnWenDer
Vor einsatz des Gerätes, sicherstellen, dass es
vollkommen für den Bereich geeignet ist, in dem
es benutzt werden soll. Der einsatz des Gerätes in
Wohngebieten kann zu Interferenzen mit radio-
und TV-Geräten führen; der Anwender muss alle
notwendigen Massnahmen treffen, um diese
Interferenzen auszugleichen.
Jegliche Änderung am Gerät durch den Anwender
kann die eMV-Leistung beeinträchtigen.
Um Schäden oder Brand zu vermeiden, keine Mes-
sungen in Mikrowellengeräten durchführen.
