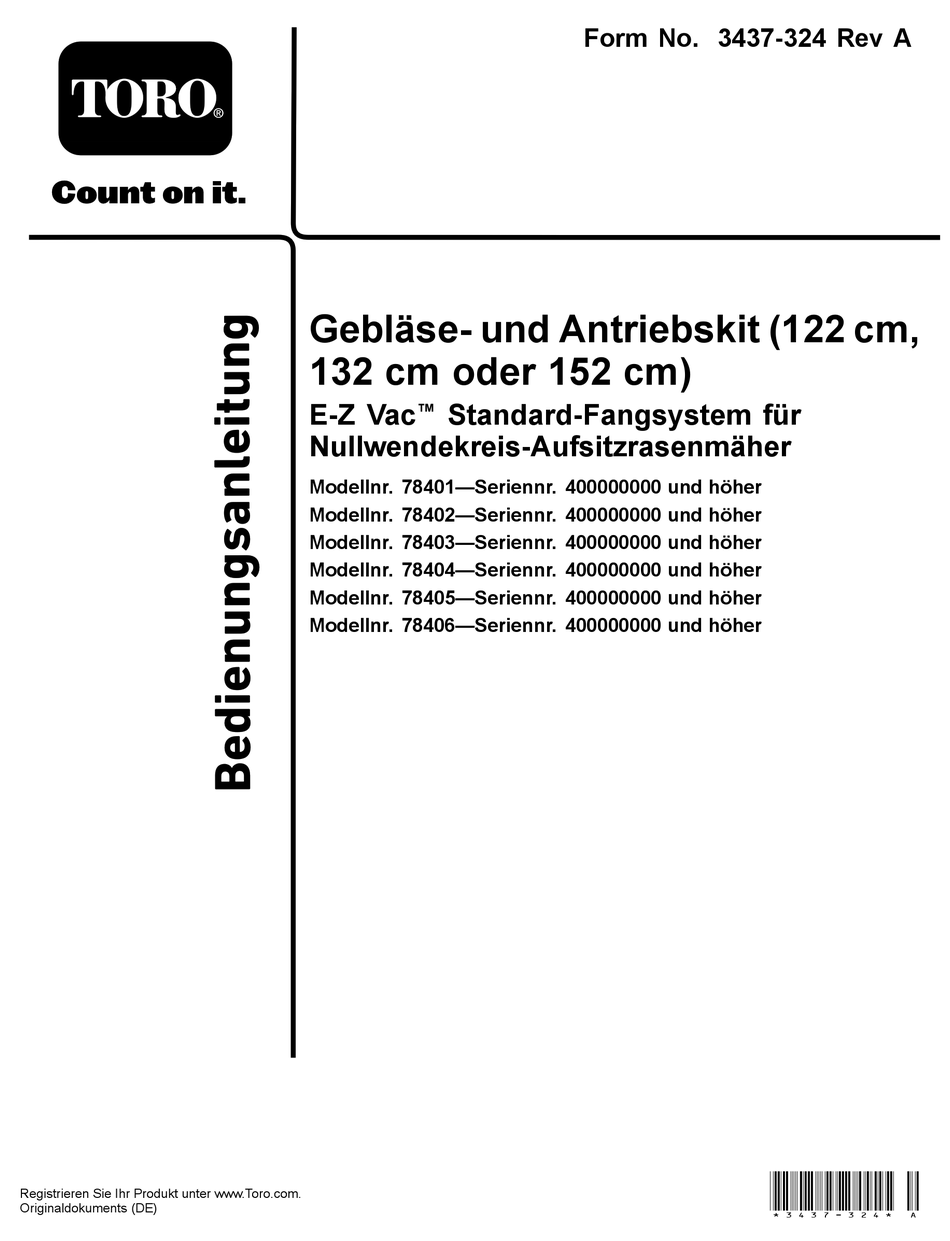

Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Gebläse- und Antriebskit (122 cm,
132 cm oder 152 cm)
E-Z Vac
™
Standard-Fangsystem für
Nullwendekreis-Aufsitzrasenmäher
Modellnr. 78401—Seriennr. 400000000 und höher
Modellnr. 78402—Seriennr. 400000000 und höher
Modellnr. 78403—Seriennr. 400000000 und höher
Modellnr. 78404—Seriennr. 400000000 und höher
Modellnr. 78405—Seriennr. 400000000 und höher
Modellnr. 78406—Seriennr. 400000000 und höher
Form No. 3437-324 Rev A
*3437-324* A
Werbung
Verwandte Anleitungen für Toro 78401
Inhaltszusammenfassung für Toro 78401
- Seite 1 132 cm oder 152 cm) E-Z Vac ™ Standard-Fangsystem für Nullwendekreis-Aufsitzrasenmäher Modellnr. 78401—Seriennr. 400000000 und höher Modellnr. 78402—Seriennr. 400000000 und höher Modellnr. 78403—Seriennr. 400000000 und höher Modellnr. 78404—Seriennr. 400000000 und höher Modellnr. 78405—Seriennr. 400000000 und höher Modellnr. 78406—Seriennr. 400000000 und höher *3437-324* A Registrieren Sie Ihr Produkt unter www.Toro.com.
- Seite 2 Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts. g000502 Bild 2 Wenden Sie sich an den Toro-Vertragshändler Sicherheitswarnsymbol oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit.
- Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal133-8061 133-8061 decal126-4662 126-4662 1. Warnung: In der Bedienungsanleitung finden Sie die richtige Menge der Gegengewichte.
- Seite 4 decal136-4164 136-4164 1. Warnung: Lesen Sie die Bedienungsanleitung. 4. Schnitt-/Amputationsgefahr beim Antriebsrad: Berühren Sie keine beweglichen Teile und lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert. 2. Warnung: Unbedingt Gehörschutz tragen! 5. Schnitt-/Amputationsgefahr beim Antriebsrad: Kuppeln Sie die Zapfwelle aus, ziehen den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.
- Seite 5 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Entfernen der vorhandenen – Keine Teile werden benötigt Riemenabdeckung, Halterung und des Auswurfkanals.
- Seite 6 Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Parken Sie die Maschine auf einer ebenen Fläche. Schieben Sie die Fahrantriebshebel in die -Stellung. ARRETIERTEN EUTRAL Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. g037289 Bild 3 Verfahren...
- Seite 7 Spannscheibe ab, siehe Bild oder Bild Hinweis: Verwenden Sie für Gebläse der Serie 78401, 78402 und 78403 das Werkzeug zur Federentfernung (Toro Bestellnummer 92-5771), um die Feder aus der Mähwerkstrebe zu entfernen (Bild Hinweis: Verwenden Sie für Gebläse der...
- Seite 8 Bild 9 g036861 Für Modelle 78404, 78405 und 78406 Bild 7 Für Modelle 78401, 78402 und 78403 1. Kupplungsriemenscheibe 4. Ratsche 2. Mähwerkriemen 5. Rechteckiges Loch im 1. Kupplungsriemenscheibe 3. Gefederte Spannscheibe Spannarm für die Ratsche 2. Mähwerkriemen 4. Feder 3.
- Seite 9 Bohrungen der Riemenscheibe des • Führen Sie folgende Schritte für Gebläse Mähwerks (Bild 12). der Serie 78401, 78402 und 78403 aus: Befestigen Sie die Riemenscheibe des Befestigen Sie die neu Mähwerks mit den vorher entfernten Doppel-Riemenscheibe mit der Sicherungsmutter (¾") und Scheibe an Sicherungsmutter (¾") und der...
- Seite 10 1. Schlossschraube (¼" x ¾") 3. Blechmutter 2. Riemenabdeckungshalterung 4. Sicherungsmutter (¼") Verlegen Sie den Mähwerkriemen um die gefederte Spannscheibe (Bild 7 oder Bild Verwenden Sie das Werkzeug zur Federentfernung (Toro Bestellnummer 92-5771), um die Feder in die gefederte Spannscheibe einzusetzen.
- Seite 11 g038289 Bild 16 1. Bundmutter (⅜") 4. Bundmutter (5/16") g309297 2. Schlossschraube (⅜" x ⅞") 5. Schlossschraube Bild 17 (5/16" x ⅞") Gebläse für 122-cm- und 152-cm-Mähwerk dargestellt 3. Ablenkblech 1. Gebläse 4. Lagerbolzen 2. Vorderes Loch (122-cm- 5. Spannhülse und 132-cm-Mähwerk) 3.
- Seite 12 Hinweis: Stellen Sie sicher, dass der Riemen auf der Gebläseriemenscheibe bleibt. Stellen Sie den Arretierbolzen von der arretierten in die geöffnete Stellung (Bild 20). g309296 Bild 20 1. Arretierbolzen 4. Spannscheibe 2. Auswurfkanalhalterung 5. Riemen (unter der Spannscheibe) g309295 Bild 18 3.
- Seite 13 Befestigen des Gebläseriemens und der Gebläseriemenabdeckung Für diesen Arbeitsschritt erforderliche Teile: Gebläseriemenabdeckung Handrad g309587 Bild 22 Verfahren 1. Handrad 2. Riemenabdeckung Ziehen Sie die gefederte Spannscheibe zurück und verlegen den Gebläseriemen um die Antriebsscheibe (Bild 21). g309586 Bild 21 1. Gebläseriemen 2.
- Seite 14 Hinweise:...
- Seite 15 Toro hat sich entschieden, Verbrauchern so viel wie möglich Informationen bereitzustellen, damit sie informierte Entscheidungen zu Produkten treffen können, die sie kaufen und verwenden. Toro stellt Warnungen in bestimmten Fällen bereit, basierend auf der Kenntnis über das Vorhandensein aufgeführter Chemikalien ohne Evaluierung des Gefährdungsniveaus, da nicht alle aufgeführten Chemikalien Anforderungen zu Gefährdungshöchstwerten haben.
