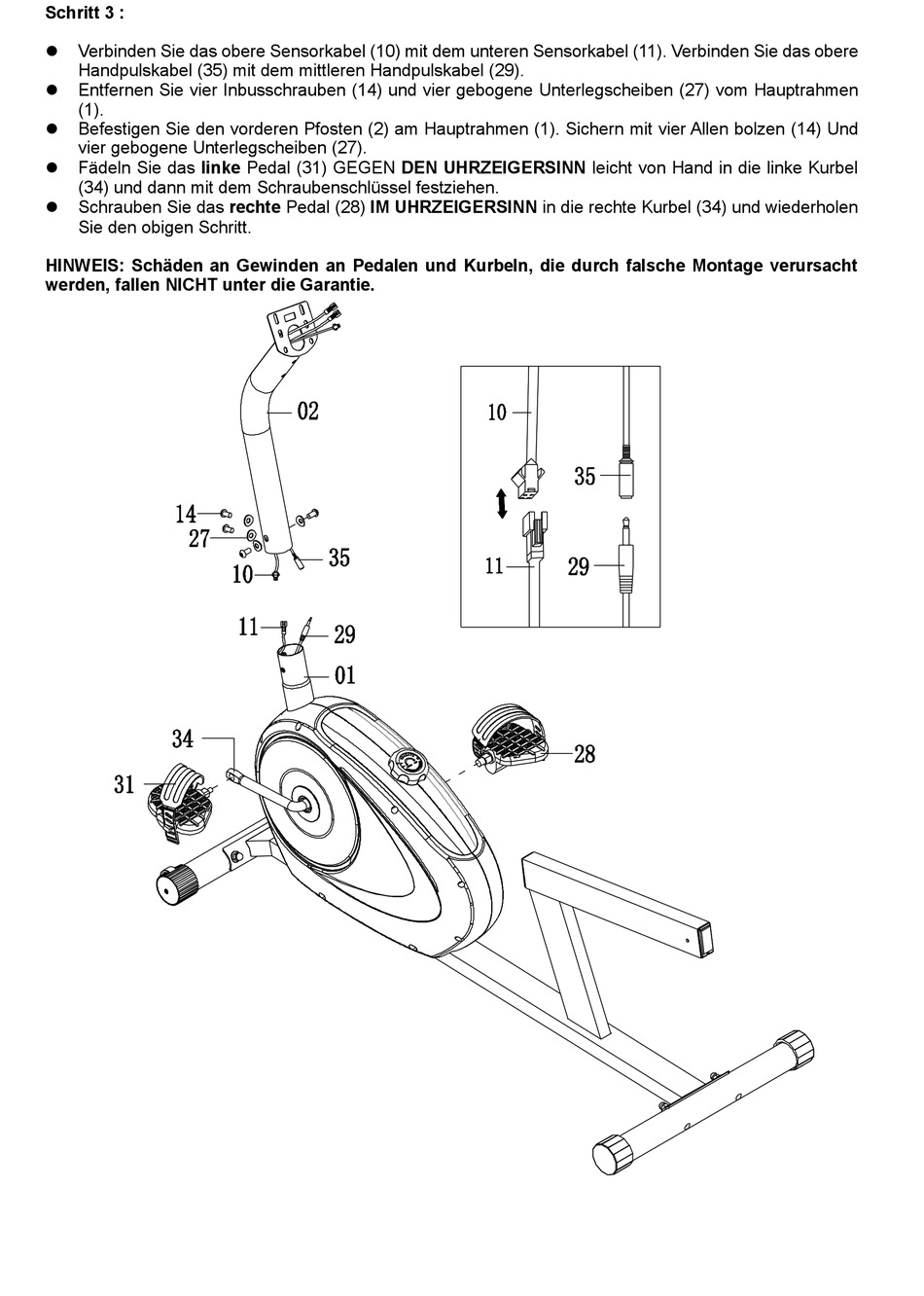

Schritt 3 :
⚫
Verbinden Sie das obere Sensorkabel (10) mit dem unteren Sensorkabel (11). Verbinden Sie das obere
Handpulskabel (35) mit dem mittleren Handpulskabel (29).
⚫
Entfernen Sie vier Inbusschrauben (14) und vier gebogene Unterlegscheiben (27) vom Hauptrahmen
(1).
⚫
Befestigen Sie den vorderen Pfosten (2) am Hauptrahmen (1). Sichern mit vier Allen bolzen (14) Und
vier gebogene Unterlegscheiben (27).
⚫
Fädeln Sie das linke Pedal (31) GEGEN DEN UHRZEIGERSINN leicht von Hand in die linke Kurbel
(34) und dann mit dem Schraubenschlüssel festziehen.
⚫
Schrauben Sie das rechte Pedal (28) IM UHRZEIGERSINN in die rechte Kurbel (34) und wiederholen
Sie den obigen Schritt.
HINWEIS: Schäden an Gewinden an Pedalen und Kurbeln, die durch falsche Montage verursacht
werden, fallen NICHT unter die Garantie.
