B A U S T E L L E N - A N H Ä N G E R
H 0 5 9 3 0
Den Baustellen-Anhänger niemals direkt am Trafo anschließen - nur
in Verbindung mit der dazugehörigen Original-Schaltung in Betrieb
nehmen!
Für den Baustellen-Anhänger werden Subminiatur-Leuchtdioden ver-
wendet. Diese Leuchtdioden arbeiten mit einer Spannung von nur
2,3 V. Die elektronische Blinkschaltung bringt beim Anschluß an einen
Trafo (14 - 16 V, Gleich- oder Wechselspannung) die für Leuchtdioden
erforderlichen Betriebsbedingungen.
Der Baustellen-Anhänger und die Schaltung sind für Dauerbetrieb
vorgesehen. Für eine einwandfreie Blinkfunktion müssen immer alle 3

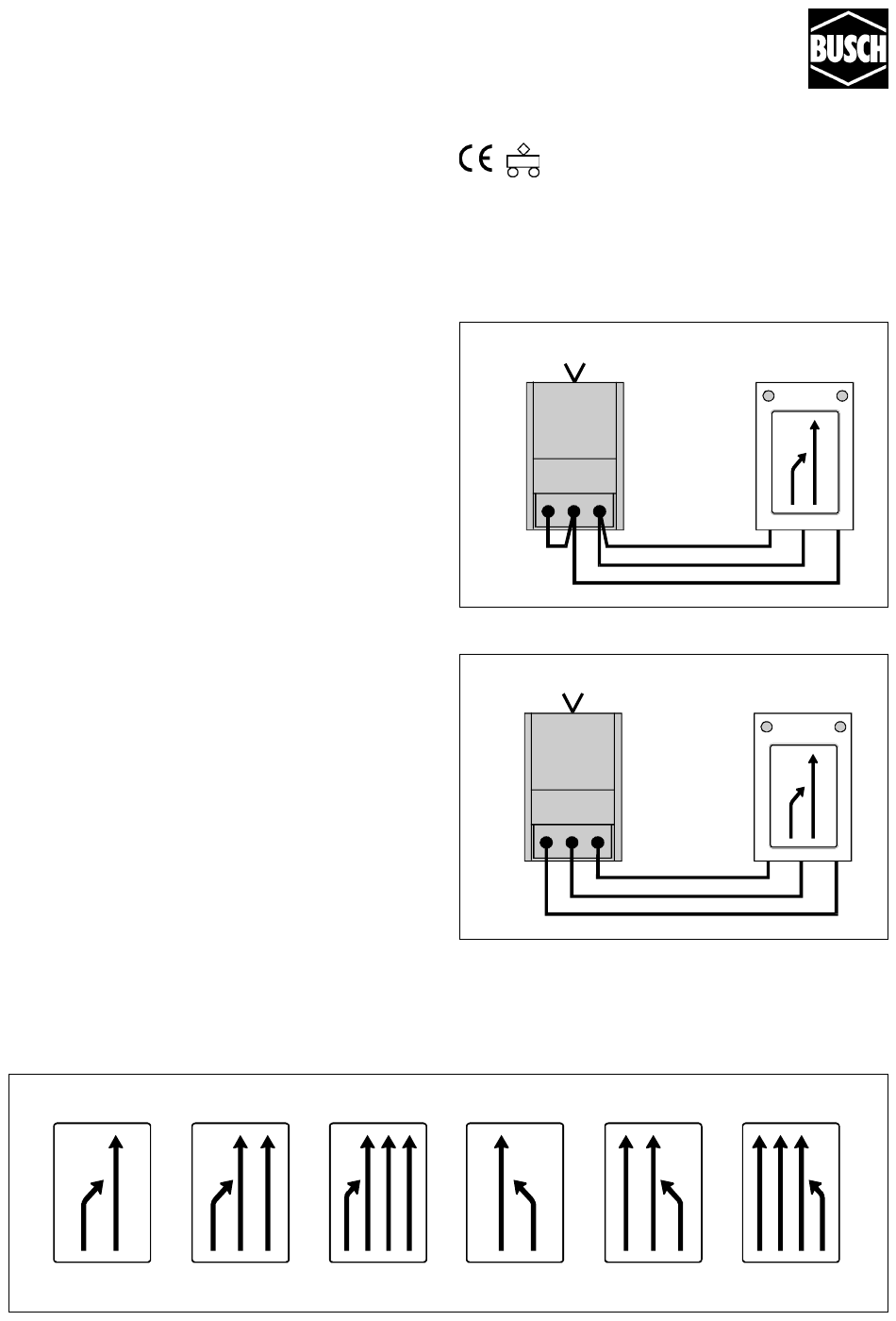

Anschlussbuchsen der Schaltung belegt sein. Die Abb.1 zeigt eine
Schaltungsmöglichkeit, bei der die beiden gelben LEDs gleichzeitig
blinken.
Bei Anschluss entsprechend Abb. 2 blinken die beiden gelben LEDs im
Wechsel. Falls sich beim Anschluss an Gleichstrom keine Funktion
ergibt, sind die gelb/braunen Anschlusskabel am Trafo umzupolen.
Da sich beim Dauerbetrieb Wärme entwickelt, sollte sich im Bereich der
Schaltung eine geringe Luftzirkulation ergeben. Die Schaltung sollte
daher nicht in einem luftdichten Gehäuse eingebaut werden.
Untenstehend finden Sie weitere Gebotsschilder zum Ausschneiden
und Ankleben auf dem Anhänger. Außerdem enthält diese Packung
noch Werkzeug und einen Schubkarren für die weitere Ausgestaltung
Ihrer Modellbaustelle.
Blink-, Blitz-, und Leuchteffekte bringen Leben in jede Modell-Land-
schaft. Über 40 verschiedene Micro-Elektronik-Artikel mit optischen
und akustischen Effekten sind von Busch lieferbar. Alle Produkte sind
feinstdetailliert, vorbildgetreu und einbaufertig vorbereitet.
Der neue BUSCH Gesamtkatalog oder der aktuelle BUSCH CD-ROM-
Katalog geben Ihnen viele Tips, Anregungen und Ideen für Ihr Modell-
bahn-Hobby. Den BUSCH-Katalog und die CD-ROM erhalten Sie bei
Ihrem Fachhändler.
Schilder zum Ausschneiden / optional to cut and paste / signeaux supplementaires
Nennspannung : 14 - 16 V ~ / =
Nennstrom
Die Anschlussdrähte niemals in eine Steckdose einführen! Nur mit einem Spielzeug-
transformator gemäß EN 60 742 und passender Ausgangsspannung in Betrieb
nehmen. Der Transformator ist kein Spielzeug. Überprüfen Sie den verwendeten
Transformator regelmäßig auf Schäden an Kabeln, Stecker, Gehäuse usw. Bei
Schäden an dem Transformator diesen keinesfalls benutzen! Nicht für Kinder unter
8 Jahren geeignet. Die Anleitung bitte aufbewahren.
