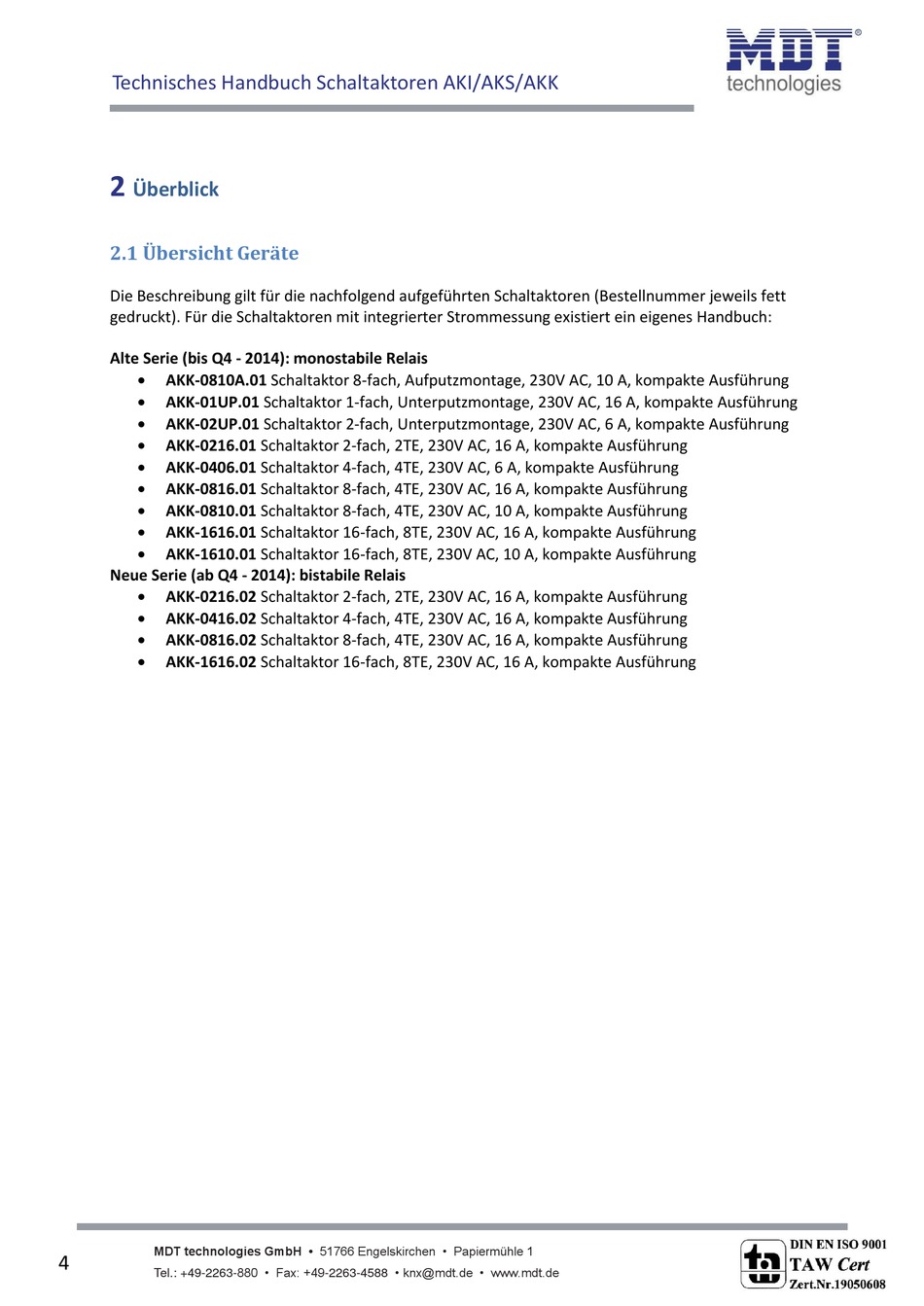

Technisches Handbuch Schaltaktoren AKI/AKS/AKK
2
Überblick
2.1 Übersicht Geräte
Die Beschreibung gilt für die nachfolgend aufgeführten Schaltaktoren (Bestellnummer jeweils fett
gedruckt). Für die Schaltaktoren mit integrierter Strommessung existiert ein eigenes Handbuch:
Alte Serie (bis Q4 - 2014): monostabile Relais

AKK-0810A.01 Schaltaktor 8-fach, Aufputzmontage, 230V AC, 10 A, kompakte Ausführung

AKK-01UP.01 Schaltaktor 1-fach, Unterputzmontage, 230V AC, 16 A, kompakte Ausführung

AKK-02UP.01 Schaltaktor 2-fach, Unterputzmontage, 230V AC, 6 A, kompakte Ausführung

AKK-0216.01 Schaltaktor 2-fach, 2TE, 230V AC, 16 A, kompakte Ausführung

AKK-0406.01 Schaltaktor 4-fach, 4TE, 230V AC, 6 A, kompakte Ausführung

AKK-0816.01 Schaltaktor 8-fach, 4TE, 230V AC, 16 A, kompakte Ausführung

AKK-0810.01 Schaltaktor 8-fach, 4TE, 230V AC, 10 A, kompakte Ausführung

AKK-1616.01 Schaltaktor 16-fach, 8TE, 230V AC, 16 A, kompakte Ausführung

AKK-1610.01 Schaltaktor 16-fach, 8TE, 230V AC, 10 A, kompakte Ausführung
Neue Serie (ab Q4 - 2014): bistabile Relais

AKK-0216.02 Schaltaktor 2-fach, 2TE, 230V AC, 16 A, kompakte Ausführung

AKK-0416.02 Schaltaktor 4-fach, 4TE, 230V AC, 16 A, kompakte Ausführung

AKK-0816.02 Schaltaktor 8-fach, 4TE, 230V AC, 16 A, kompakte Ausführung

AKK-1616.02 Schaltaktor 16-fach, 8TE, 230V AC, 16 A, kompakte Ausführung
