Technisches Handbuch Schaltaktoren AKI/AKS/AKK

4.4.2 Logikfunktionen

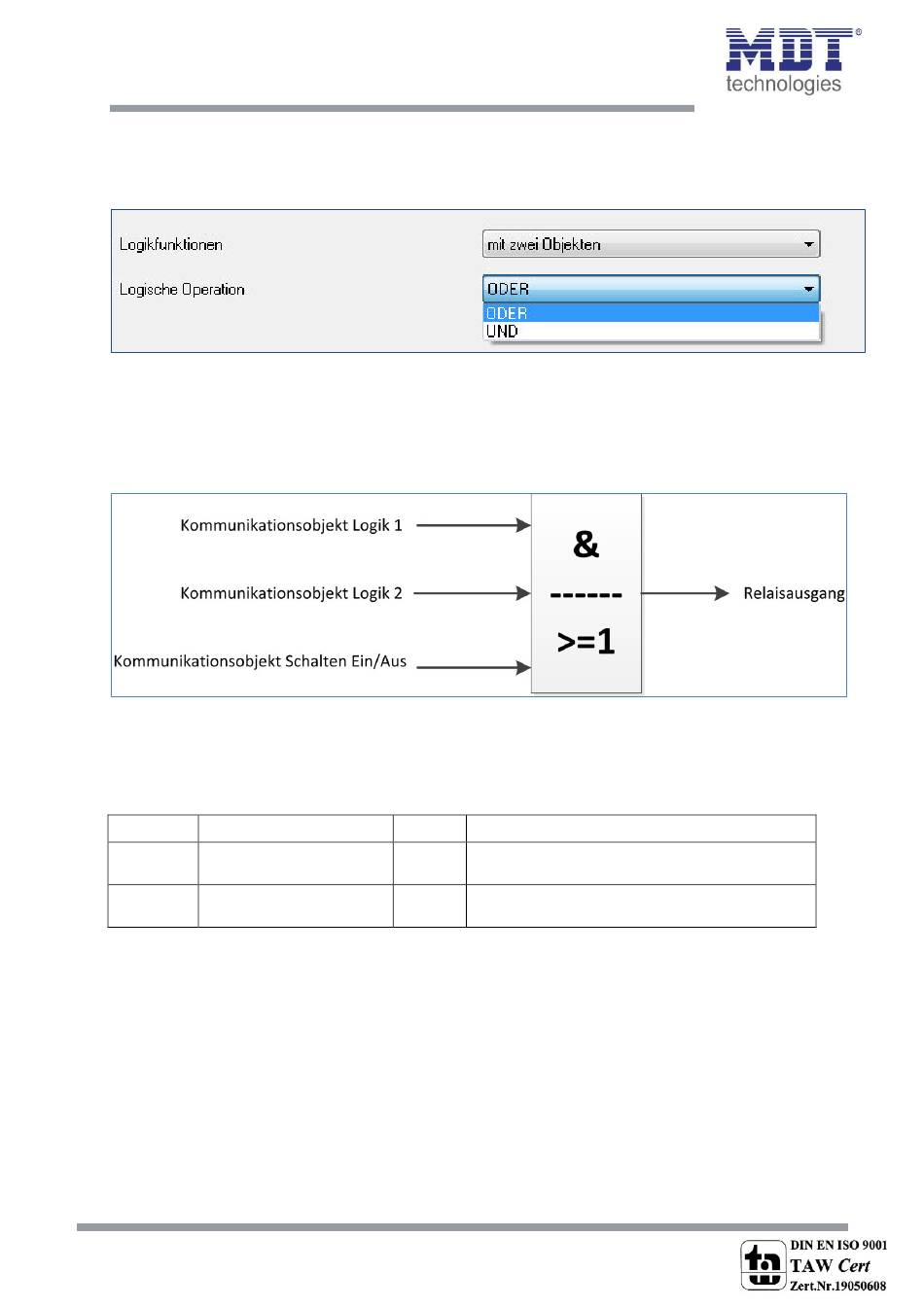

Das nachfolgende Bild zeigt die Einstellmöglichkeiten in der ETS-Software:
Abbildung 12: Logikfunktionen
Bei der Logikfunktion kann ausgewählt werden zwischen einer Logikfunktion mit einem Objekt und
einer Logikfunktion mit zwei Objekten. Des Weiteren kann die Logikfunktion als UND- oder als ODER-
Funktion parametriert werden. Das nachfolgende Bild zeigt eine Übersicht über den prinzipiellen
Logikaufbau mit 2 Objekten:
Abbildung 13: Übersicht Logikfunktion
Die Logikfunktion besteht somit aus den aktivierten Eingangsobjekten und dem Schaltobjekt für den
jeweiligen Kanal. Der Ausgang der Logik ist der jeweilige Schalt-/Relaisausgang, also das physikalische
Schalten des Kanals.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
6
Logik 1
7
Logik 2

Tabelle 12: Kommunikationsobjekte Logik

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
22
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Logikobjekt 1, dient zur Einbindung einer
Logikfunktion
1 Bit
Logikobjekt 2, dient zur Einbindung einer
Logikfunktion
