3. Fertigstellung Regensensorplatine
Die Regensensorplatine ist beidseitig vergoldet, damit Korrosion möglichst vermieden wird.

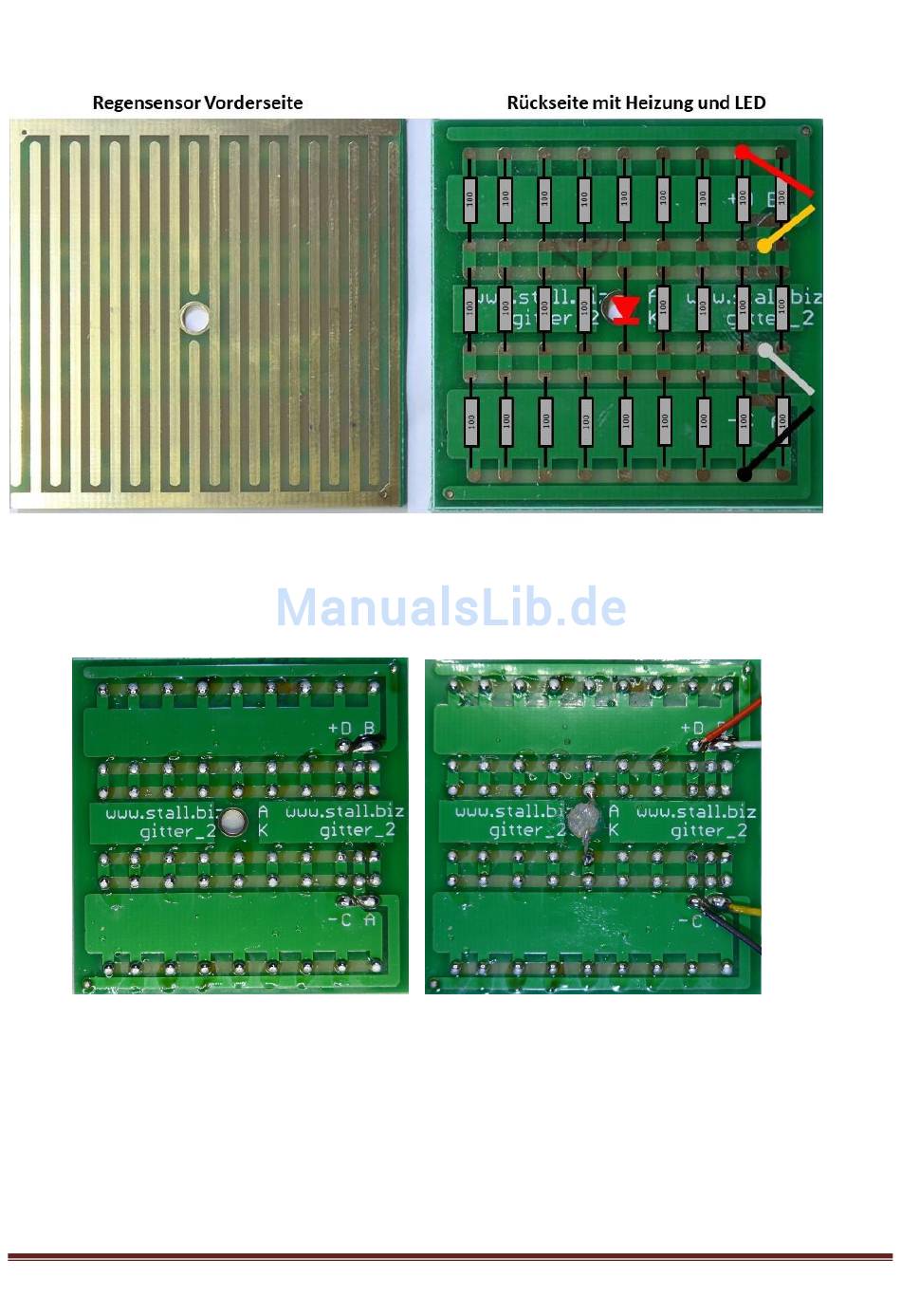

- Entsprechend dem obigen Bild werden 26 Stück 100Ohm-Widerstände zur Beheizung der Regensensorplatine
aufgelötet. Dazu sind zuerst die Lötpunkte zu verzinnen und auch schon die Anschlussdrähte so wie auf dem Bild
anzulöten. Die 4 Anschlussdrähte werden aus einem 30cm langen Kabelabschnitt des mitgelieferten 4-pol.
Anschlusskabels konfektioniert.
Nun die Widerstände einlöten wie auf dem nächsten Bild gezeigt:
