Wichtig ist insbesondere beim Dichtungskeder des Gehäuses, dass die Stoßstelle soweit möglich unten liegt. Das
Gehäuse dazu genau ansehen, denn man kann es nicht jeweils um 90° versetzt zusammenbauen, sondern nur um
180°!!
Ich hatte nach einem Regenschauer Wasser im Gehäuse, weil das Dichtungskeder oben die Stoßstelle hatte und da
kam Wasser rein. Zur Sicherheit habe ich ein Isolierband zusätzlich um die Dichtungsnut der Halbschalen geklebt.
Sieht zwar nicht so schön aus, war aber danach dicht.
Das Abdeckglas für den Sonnensensor wird ebenfalls sorgfältig und wasserdicht (!!!!!) aufgeklebt. Nicht mit Kleber
sparen. Die Metallhülse des Sonnensensors sollte vor dem Einkleben schwarz lackiert werden. Man kann evtl. auch
wasserfesten schwarzen Edding verwenden.

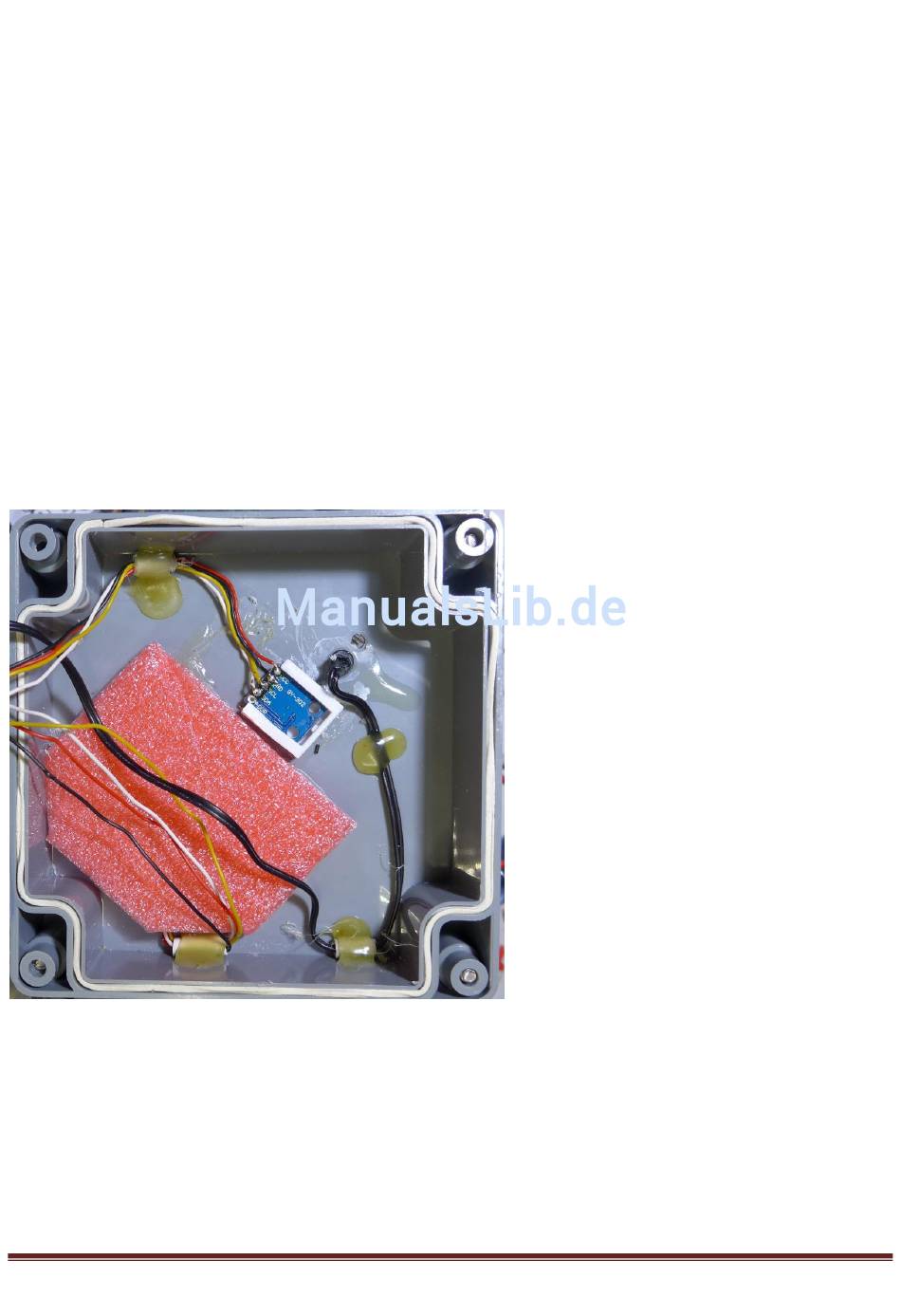

Helligkeitsmodul BH1750 und der Luftdrucksensor BMP280 sind miteinander polrichtig wie auf dem Bild zu
verbinden und farbrichtig entsprechende Kabel anzulöten. Dann die Module positionieren und mit Heißkleber zu
fixieren. Ideal sind auch noch die seitlich angebrachten Kabeldurchführungen, die aus Kabelresten gemacht sind.
Abschließend noch ein Stück Styropor oder Schaumstoff zur Wärmeisolierung auf die Regensensorplatine kleben.
In den neuen Bausätzen habe ich für den BH1750 einen kleinen Halter konstruiert, der auf die Lichtöffnung geklebt
wird.. Dieses Teil wird bei den aktuellen Bausätzen als 3D-Ausdruck mitgeliefert. Hier ein Bild dieses Halters im
„umgebauten" Controllergehäuse:
Wichtiger Hinweis:
Das mitgelieferte Telefonkabel hat (wie heutzutage üblich) sog. CCA-Leitungen (kupferkaschierte Aludrähte). Man
sieht das den Drähten nicht an und beim einmaligen schnellen Löten funktioniert auch alles. Lediglich beim
mehrfachen Löten und Entlöten lassen sich die Drähte kaum noch verlöten. Deshalb ggf. für die Lötverbindungen
zwischen dem WEATHERMAN-Controller und den Sensormodulen unbedingt „richtigen" Kupfer-Schaltdraht
verwenden!
Die Gehäuseunterschale benötigt nur drei seitliche 5mm Löcher für die Durchführung der Kabel. Die Kabel werden
durch den Hohlraum geleitet, der nach unten offen ist. So kann am Kabel hochziehendes Wasser wieder nach unten
