5. Herstellung Modulhalter
Als Mast für den Weatherman wird ein Alurohr 25x1,5 verwendet. An diesem Mast wird das W132-Modul

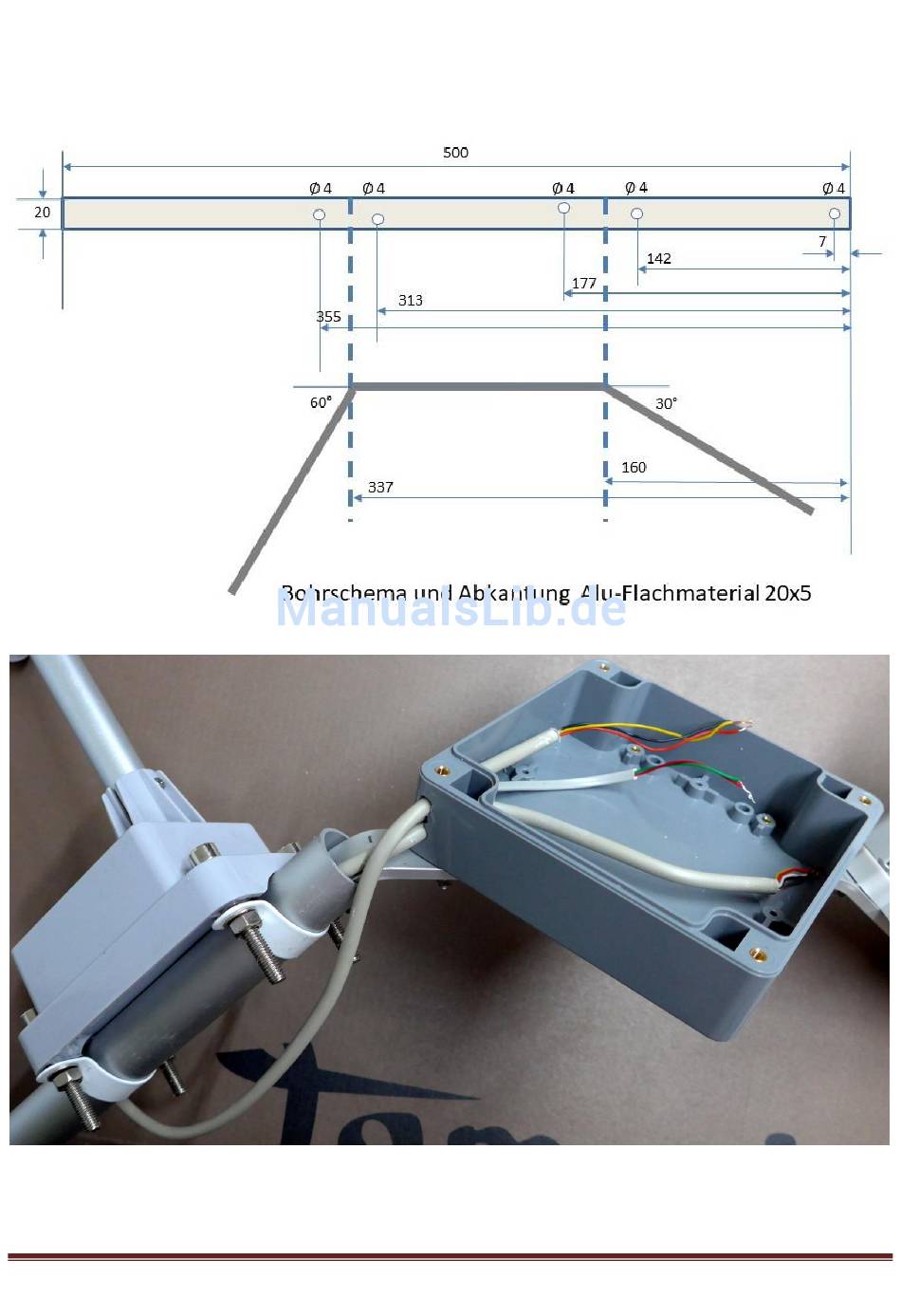

festgeschraubt und der Alu-Modulhalter eingesteckt. Dieser Modulhalter ist ein 50cm langes Aluprofil 20x5, das mit
Bohrungen versehen und dann entsprechend folgender Schemazeichnung gebogen wird.
Damit ein Verdrehen des Modulhalters im Rohr ausgeschlossen ist, kann man das beispielsweise mit einer Edelstahl-
Blechschraube fixieren.
