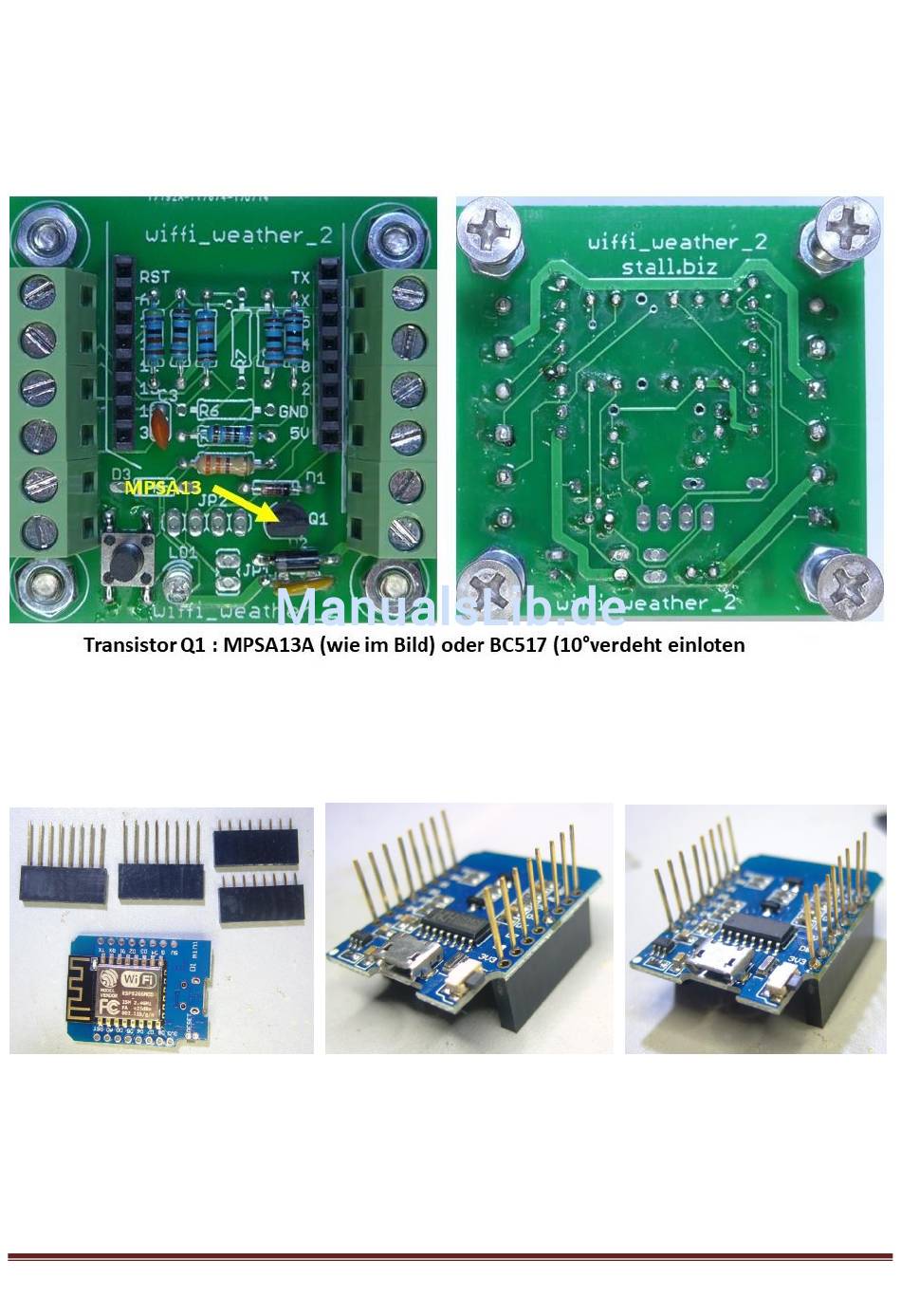

- Als Schaltransistor kommt je nach Teileverfügbarkeit sowohl der BC517 als auch MPSA 13A zum Einsatz. Der
Bestückungsdruck auf der Platine ist richtig für den MPSA 13A. Wird der BC517 eingelötet, dann muß der Transistor
entgegen dem Bestückungsdruck um 180° verdreht eingelötet werden! (So wie im vorhergehenden Schemabild)
- Die LEDs haben die sog. Kathode ("Minuspol" K) am kurzen Beinchen.
- Den Taster auf die Oberseite der Platine löten und danach die Schraubklemmen einlöten
- Nun auf der Platinen-Oberseite die 8-poligen Buchsenleisten für den WeMos einlöten. Dazu genau die folgenden
Bilder ansehen, damit nicht versehentlich die Steckleisten falsch verlötet werden. Übrig und ungenutzt bleiben dann
noch zwei 8pol. Stiftleisten.
- Falls der Wemos noch nicht verlötet ist, jetzt die Stiftbuchsen entsprechend den folgenden Bildern einlöten.
- Der WeMos wird jetzt lagerichtig wie auf den folgenden Bildern in die Fassung auf der Controllerplatine
eingesteckt. Der WeMos ist bereits mit der WEATHERMAN-Firmware programmiert und ist somit betriebsbereit.
Die Bilder zeigen die Platine komplett mit allen Bauteilen verlötet. Alles nochmal genau mit den Bildern und dem
Bestückungsplan vergleichen!
