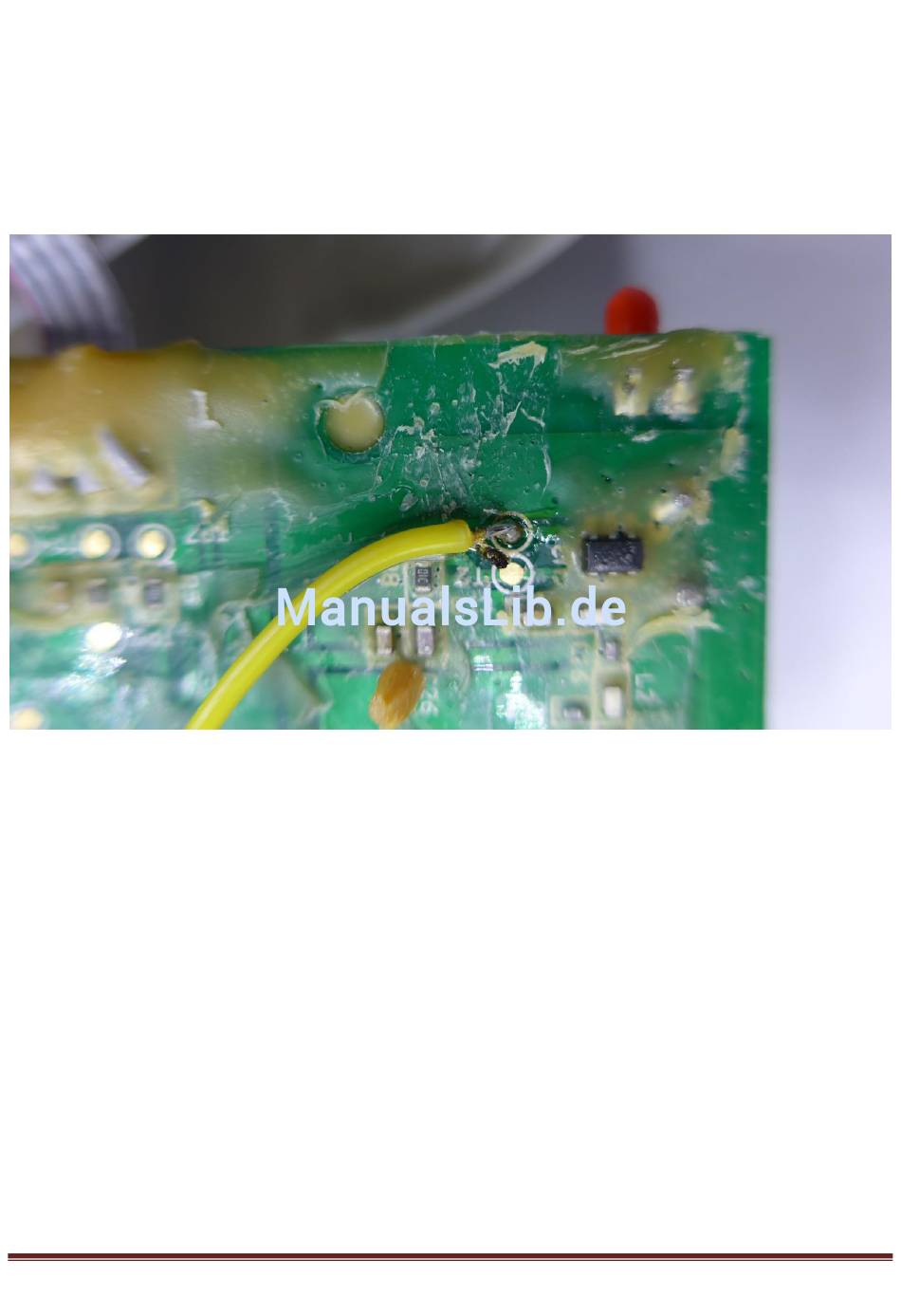

Auf meinem Bild ist ein Großteil des Heißklebers auf der Controllerplatine schon entfernt, weil ich auf der Platine
erst mal die richtige Anschlussstelle für die Data-Leitung (gelbe Leitung) suchen musste. Zum Anschluss ist
vorsichtig mit einem Heißluftfön oder auch mit einem Lötkolben auf Abstand die Lötstelle freizulegen und die gelbe
Leitung an den Lötpunkt anzulöten. Die rote Leitung (+3V) ist an das von oben linke Batterieblech anzulöten und
analog die schwarze Leitung (GND) an das rechte Blech. Damit ist elektrisch schon alles getan und der Einbau der
Platine erfolgt in umgekehrter Richtung. Beim Zusammenbau darauf achten, dass beim Einschieben der Platine
unten die Flachleitung mit dem Temperatur- und Feuchtesensor auch herausgezogen wird, sonst bildet sie eine
Schlaufe und man kann die Platine nicht vollständig einschieben.
Die Montage des Frogitt WH5300 Außenstation kann mit den im Set beigelegten Schlauchschellen ähnlich wie beim
W132 erfolgen. Dabei wird das Frogitt Standrohr parallel zum Hauptrohr anmontiert. Die Hauptstandrohröffnung
bleibt dann frei, damit man das abgewinkelte Aluprofil zur Befestigung des WEATHERMAN-Controllers wie bei der
W132-Lösung einstecken kann. Dieses Aluprofil muss natürlich kürzer sein, weil kein zusätzlicher Regenmesser mehr
auf dem Aluprofil anzubringen ist.
7a. Modifikation des Regenmengenmessers Typ1
Der verwendete Regenmengenmesser hat einen REED-Kontakt, der jedes Mal, wenn die Wippe in waagerechter
Mittelstellung ist, kurz schaltet. Dadurch ist der Impuls relativ kurz. Besser ist, den Impuls zu verlängern, indem der
Reedschalter dauerhaft in einer Lageposition einschaltet. Dazu öffnet man das Gerät mit Eindrücken der seitlichen
Laschen und nimmt den Deckel des Sensorschaltergehäuses ab.
