Der zusätzliche Reedschalter ist nur links mit der Masse verbunden. Die gelbe Leitung rechts ist an die Platine
angeklebt, hat aber keinen Kontakt zu dem Kontaktpunkt des darunterliegenden Original-Reedschalters !!
8. Wetterschutzgehäuse für den BME280
Die verwendeten Wetterstationen haben einen Temperatur- und Feuchtesensor bereits eingebaut. Aber die
Belüftung der Gehäuse ist beim W132 wenig optimal und beim WH5300 auch nicht so gut, so daß bei zu hoher
Sonneneinstrahlung zu hohe Temperaturwerte gemessen werden. Deshalb habe ich eine extern montierbare
Wetterkappe konstruiert, in die man einen BME280 Sensor auslagern kann. Der eingebaute Barometersensor
BMP280 entfällt dann, weil der BME280 nicht nur den Luftdruck sondern auch Temperatur und Feuchte misst. Hier

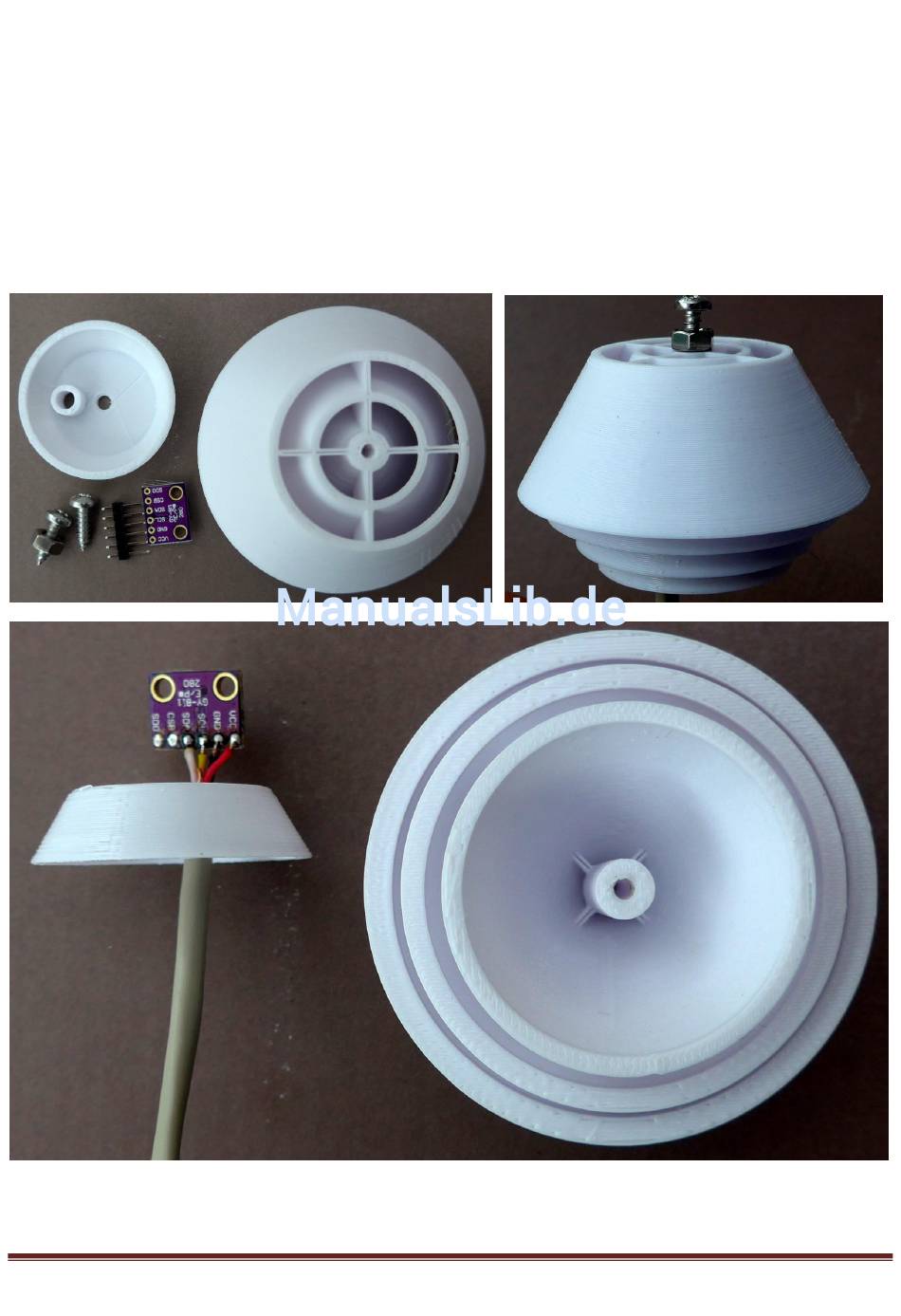

die optional erhältlichen Teile, welche im 3D-Druck hergestellt sind. Das verwendete PLA-Kunststoffmaterial ist nicht
UV-fest, weshalb die wetterkappe mit weißem Sprühlach o.ä. beschichtet werden muß.
Zum Einbau das Sensormodul nach unten biegen(entgegen dem Bild), damit die Lötanschlüsse oben liegen und nach
unten weggehen.
