BETRIEBSANLEITUNG
www.warensortiment.de
5.8
Prozesswert Offset
Bei manchen Anwendungen ist es zu empfehlen, den Prozesswert mittels eines Offsets zu erhöhen oder
zu verringern. Dieser Vorgang kann sehr einfach durch den Parameter SHIF ausgeführt werden.
Der SHIF Parameter verändert lediglich den Prozesswert; alle anderen Parameter bleiben unverändert.
Ein Beispiel, welches die Notwendigkeit des Offsets beschreibt:
Eine vorhandene Regelstrecke besteht aus einem Heizelement, einem Temperatursensor und einem zu
erwärmenden Objekt. Aufgrund der Versuchsanordnung ist es nicht möglich, den Temperatursensor nah
genug an das zu erwärmende Objekt zu bringen. Der Temperaturgradient (Temperaturdifferenz) ist
notwendig, um die Ausbreitung der Wärme in einer thermischen Anlage von einem Punkt zum anderen
zu beschreiben.
Angenommen die Temperaturdifferenz zwischen dem zu erwärmenden Objekt und dem
Temperatursensor beträgt 35°C und die Solltemperatur des Objektes soll 200°C betragen, so sollte der
Prozesswert 235°C betragen. Subtrahieren Sie mittels des Parameters SHIF 35°C (SHIF = -35) vom
Prozesswert. Dies hat zur Folge, dass das Heizelement den Sensor auf reelle 235°C aufheizt, die

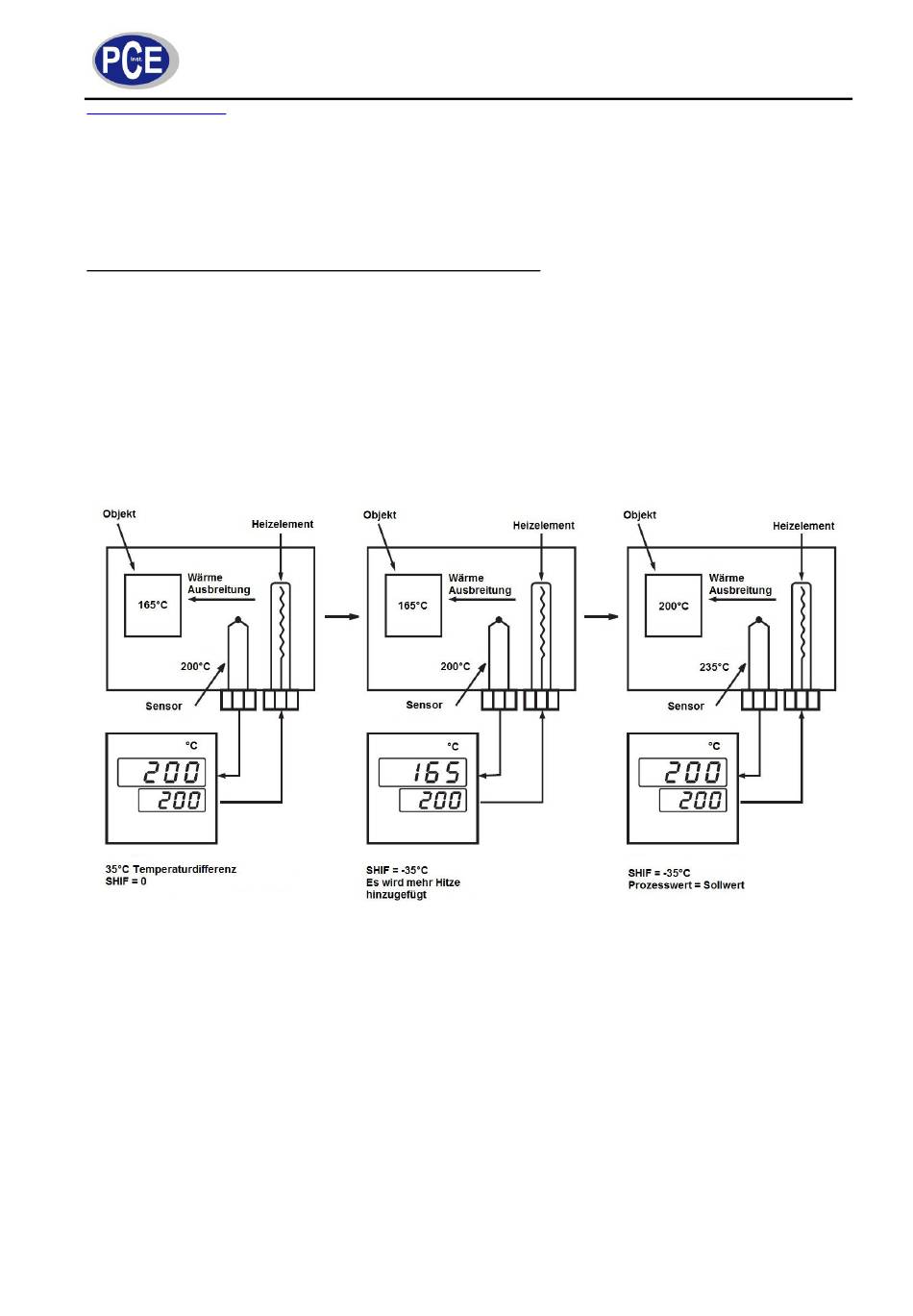

Anzeige des Reglers jedoch auf 200°C eingestellt ist. Folgende Zeichnung veranschaulicht die
Regelstrecke:
31
