5.2.1 Heizen mit ON-OFF-Kontrolle
Wählen Sie für REVR für OUT1, PB = 0, O1HY konfiguriert den Totzeitbereich für die ON-OFF Kontrolle,
diese Eingangshysterese ist automatisch konfiguriert, wenn PB = 0. Die Funktion der ON-OFF Kontrolle

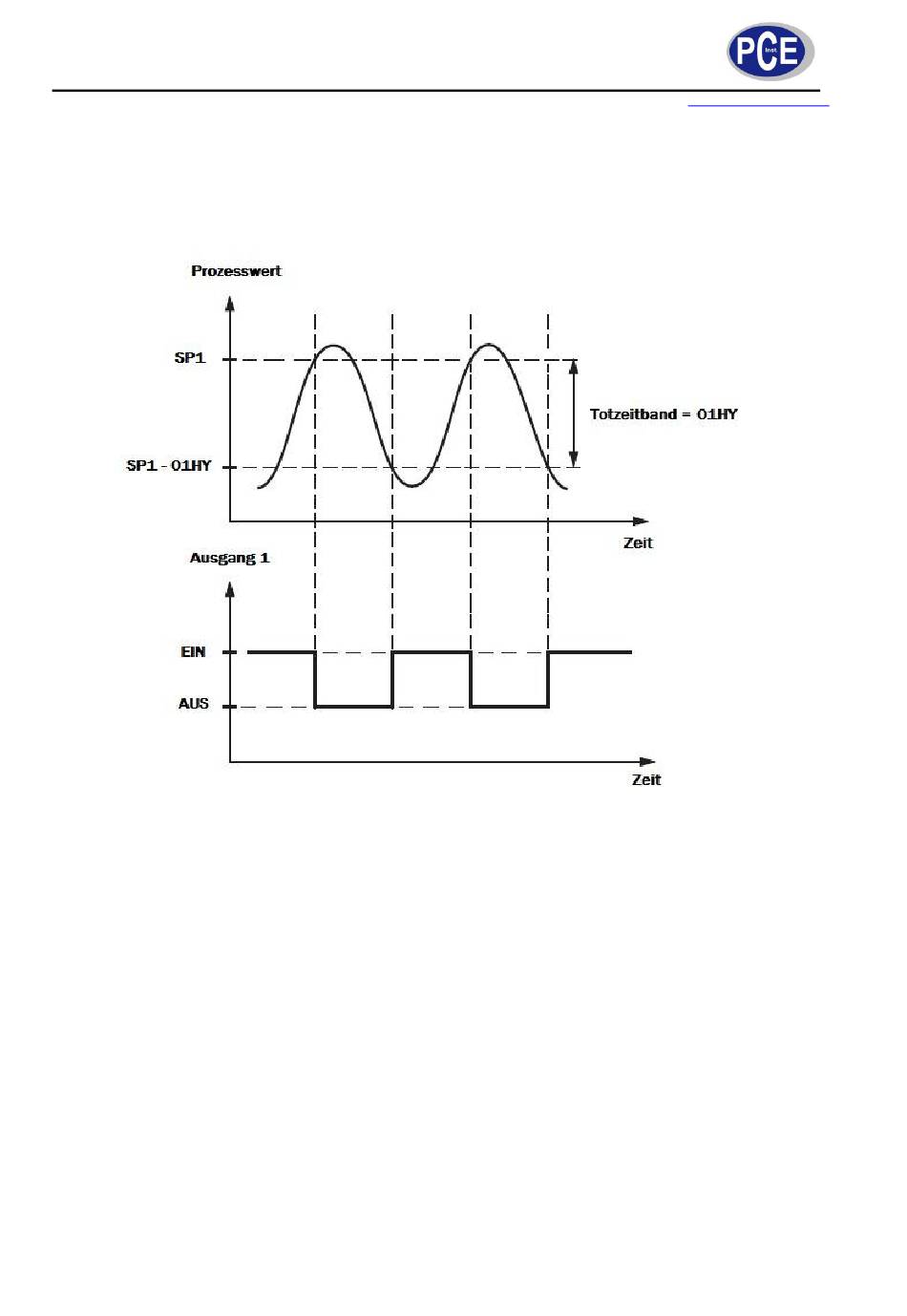

zeigt das Folgende Diagramm:
Die ON-OFF Kontrolle kann extreme Prozessoszillationen erzeugen, auch wenn die Hysterese sehr klein
eingestellt ist.
Folgende Parameter sind nicht sichtbar, sobald die ON-OFF Kontrolle aktiviert ist (PB = 0): TI, TD, CYC1,
OFST, CYC2, CPB, DB. Weiterhin sind die automatische Optimierung und die stufenlose Übertragung
deaktiviert.
5.2.2 Heizen mit P-Kontrolle
Wählen Sie REVR für OUT1, TI = 0, OFST konfiguriert den Kontrolloffset. O1HY wird bei dieser
Konfiguration nicht angezeigt (PB ≠ 0).
OFST Funktion: Der Offset wird in Prozent (%) bei einem Bereich von 0 – 100 angegeben. Wenn der
Prozesswert im stabilen Betriebsmodus den Sollwert unterschreitet, zum Beispiel 5°C, wenn PB = 20°C
gesetzt ist, muss der Offset um 25% angehoben werden und umgekehrt. Nachdem der Offset verändert
wurde, wird der Prozesswert automatisch angepasst und stimmt mit dem Sollwert überein.
Bei der P-Kontrolle (TI = 0) ist die automatische Optimierung deaktiviert.
24
