PCE Instruments PCE-RE 22 Bedienungsanleitung
Verwandte Anleitungen für PCE Instruments PCE-RE 22
Inhaltszusammenfassung für PCE Instruments PCE-RE 22

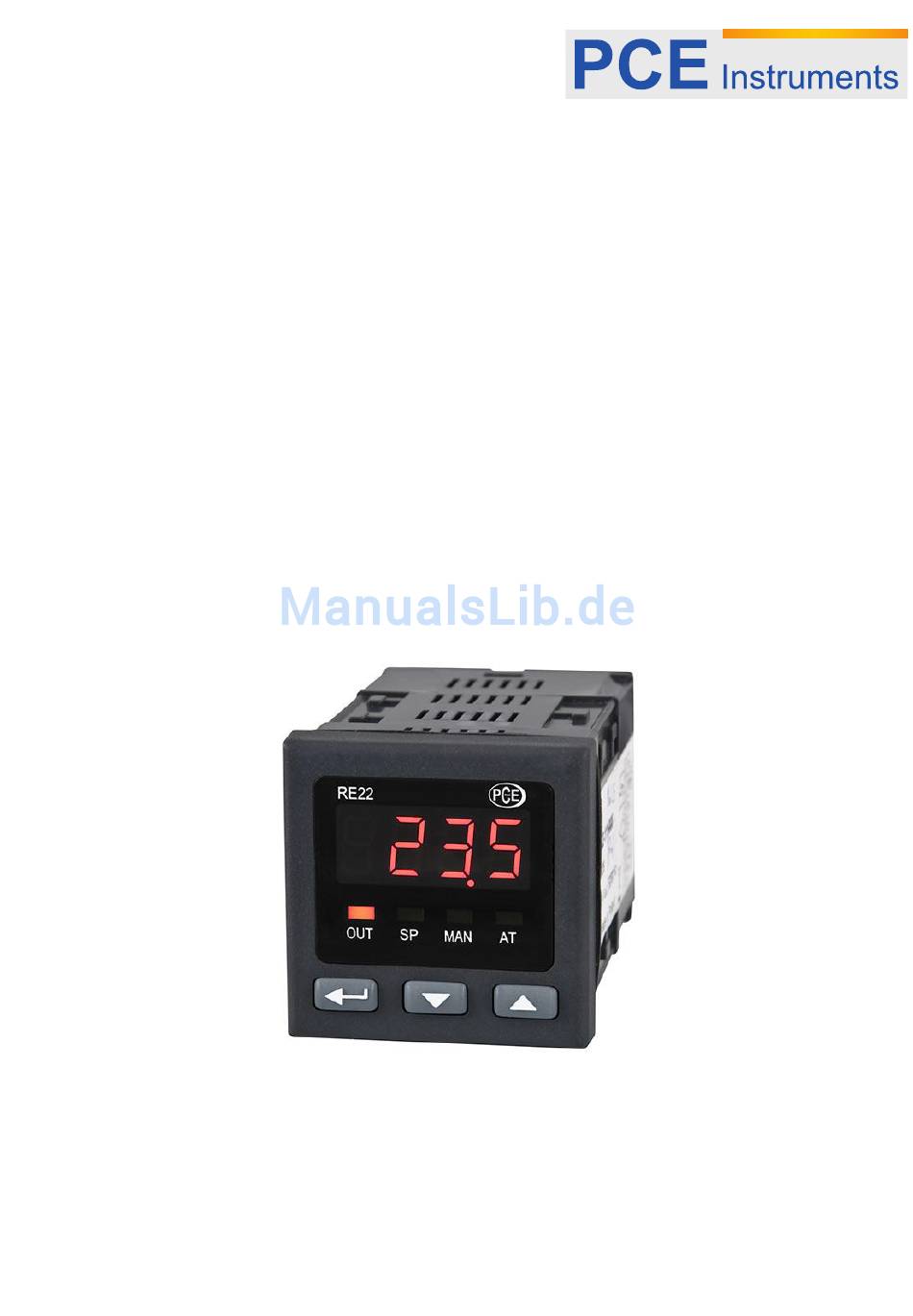

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung PCE-RE 22 Temperatur-Prozessregler Version 1.0 19.01.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 4 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Einbau des Reglers ........................6 Einbauempfehlungen ........................6 Elektrische Anschlüsse ........................7 Betriebsanleitung ...................... 9 Frontpanelbeschreibung ........................ 9 Erste Schritte ..........................9 5.2.1 Änderung des Sollwertes im laufenden Betrieb .............. -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Der 2-Punkt Temperaturregler PCE-RE22 ist ein kompakter PID-Regler für den Einsatz in vielfältigen Aufgaben. Als Eingangssignal verarbeitet dieser 2-Punkt Temperaturregler PCE-RE22 je nach Version Widerstandssensoren und Thermoelemente oder die Prozesssignale 0/4-20 mA und 0-5/10 V. Zur optimalen Regelung der Regelgröße an die Führungsgröße können unterschiedliche Betriebsarten gewählt werden. -
Seite 4: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Technische Daten PCE-RE22T PCE-RE22P PT100, PT1000 oder Thermoelemente Eingang 0/4...20 mA oder 0...5/10 V J, T, K, S, R, B, E, N, L Messzeit 0,33s 0,16s PT100/1000: 0,2 % Thermoelemente: Genauigkeit 0,2 % + 1 dgt. 0,3 % (0,5 % B, R, Spannung: 150 kΩ... -
Seite 6: Gerätebeschreibung
Die Bemaßung des Reglers ist wie folgt: Einbauempfehlungen Der Prozessregler PCE-RE 22 bringt eine von Haus aus sehr gute Eigenabschirmung der Elektronik mit sich. Es ist trotzdem zu empfehlen, folgende Punkte beim Einbau zu beachten: Versorgen Sie den Regler nicht in einem Stromkreis, in dem durch große Maschinen hohe elektrische Interferenzen auftreten können... -
Seite 7: Elektrische Anschlüsse
BETRIEBSANLEITUNG www.warensortiment.de Elektrische Anschlüsse Ausgangssignale Eingangssignale Spannungs- versorgung Pt 100 2-Leitersystem Pt-100 3-Leitersystem Pt-1000 Thermoelement Stromeingang Spannungseingang 0/4...20mA 0...5/10V... - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Ausgangsrelais Versorgung Gleichspannung für die SSR Steuerung Hinweis: Es ist zu empfehlen, dass das Gerät durch eine einzelne Sicherung abgesichert wird...
-
Seite 9: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Frontpanelbeschreibung Display; zeigt die gemessenen Werte und Setupparameter an Automatische Optimierung Ausgang aktiv Indikator Indikator Manueller Betrieb Sollwert Anzeige Bedientasten Erste Schritte Nach dem Sie die Spannungsversorgung an das Gerät angeschlossen haben, beginnt das Gerät mit einem kleinen Selbsttest; folgende Sequenzen erscheinen auf dem Display: (Gerätetyp), die aktuelle Programmversion und danach erscheint ein Messwert auf dem Display (sofern ein Sensor angeschlossen ist). -
Seite 10: Einstellung Der Parameter
BETRIEBSANLEITUNG www.warensortiment.de Einstellung der Parameter Drücken und halten Sie die Taste für mindestens 2s um in das Einstellungsmenü zu gelangen. Wechseln Sie zwischen den einzelnen Parametern mit den Tasten hin und her. Um das Einstellungsmenü zu verlassen, drücken Sie die Tasten gleichzeitig oder warten 30s nach dem letzten Tastendruck. -
Seite 11: Einstellungen Ändern
BETRIEBSANLEITUNG www.warensortiment.de Das Einstellungsmenü kann mittels eines Passwortes gesichert werden (dazu muss der Parameter auf mind. „1“ gesetzt werden). Falls dieser Parameter nicht gesetzt ist, erscheint beim Aufruf des Menüs die Fehlermeldung und der Benutzer erhält lediglich leserechte auf die Parameter. Einstellungen ändern Um Änderungen an den Einstellungen des Reglers vorzunehmen, drücken Sie die Taste mind. -
Seite 12: Parameterliste
BETRIEBSANLEITUNG www.warensortiment.de Parameterliste Wertebereich Parametersymbol Beschreibung Sensor Lineares Signal : Pt100 : Pt1000 : Thermoelement Typ J : Thermoelement Typ T : Thermoelement : Stromeingang 0 Typ K – 20 mA : : Stromeingang 4 Thermoelement – 20 mA Typ S : ... -
Seite 13: Messbereiche Für Eingangssignale
BETRIEBSANLEITUNG www.warensortiment.de Wertebereich Parametersymbol Beschreibung Sensor Lineares Signal Offset des gemessenen Wertes -99,9…99,9°C -999...999 Steigerungsrate des Sollwertes 0...999,9/ Einheit 0...999,9/ Einheit : Minute : Minute Zeiteinheit der Steigerungsrate : Stunde : Stunde des Sollwertes Unteres Limit des Eingangssignals s.5.6 INLO...INHI ... -
Seite 14: Ein- Und Ausgänge Des Reglers
BETRIEBSANLEITUNG www.warensortiment.de Ein- und Ausgänge des Reglers 5.7.1 Eingang Der Regler hat einen Messeingang an den viele verschiedene Sensoren oder Normsignale angelegt werden können. Das Eingangssignal kann über den Parameter festgelegt werden. Für einige verschiedene Eingangssignale gibt es verschiedene Parameter für die Konfiguration. Im Falle des Pt100 muss zusätzlich noch die Art des Anschlusses gewählt werden (2-Leiter;... -
Seite 15: On-Off Steuerung
BETRIEBSANLEITUNG www.warensortiment.de ON-OFF Steuerung Um die ON-OFF Steuerung zu aktivieren, muss der Parameter = 0 gesetzt werden. Als nächstes muss die Hysterese eingestellt werden (). Das Verhalten des Ausgangs in der Heizphase wird durch den Parameter und während der Kühlphase gesetzt. Ausgang aktiviert deaktiviert... -
Seite 16: Zusätzliche Funktionen
5.10.3 Verhalten des Reglers bei einem defekten Sensor Der PCE-RE 22 erlaubt es, das Ausgangssignal im Falle eines defekten Sensors speziell zu konfigurieren. Bei der Ausgangskonfiguration für die proportionale Steuerung ( > 0) wird das Kontrollsignal mit dem Parameter definiert Bei der Ausgangskonfiguration für die ON-OFF Steuerung, wird der Ausgang im Heizmodus... -
Seite 17: Einstellung Der Pid Parameter
BETRIEBSANLEITUNG www.warensortiment.de 5.11 Einstellung der PID Parameter 5.11.1 Automatische Einstellung Der Regler unterstützt die Funktion der „Selbstkonfiguration“, welches in den meisten Fällen für ein optimales Ergebnis sorgt. Um diese Einstellung zu wählen, wechseln Sie in das Konfigurationsmenü und gehen zu dem Parameter (s.5.4). Sobald Sie diesen Parameter erreicht haben, drücken und halten (der Parameter ... -
Seite 18: Manuelle Einstellung
BETRIEBSANLEITUNG www.warensortiment.de 5.11.2 Manuelle Einstellung gemessener Wert Ermittlung der Parameter durch einen einzelnen Anstieg des Eingangssignals: Bestimmen Sie die Verzögerungszeit T und die maximale Anstiegsrate der Reglungsstrecke Berechnen Sie die PID Parameter mit folgenden Formeln: = 1,1 * V ... -
Seite 19: Fehlermeldungen
BETRIEBSANLEITUNG www.warensortiment.de Korrektur der manuellen PID Parameter: Meistens muss bei der manuellen PID Steuerung nur ein Parameter geändert werden. Es empfiehlt sich, immer die Hälfte oder das Doppelte des Wertes zu verwenden. a) Langsame Sprungantwort Verringern Sie das Proportionalband Verringern Sie die integrierte- und differenzierte Zeitkonstante b) Überregulierungen: Erhöhen Sie das Proportionalband Erhöhen Sie die differenzierte Zeitkonstante... -
Seite 20: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht der Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht aller Messgeräte finden Sie hier:...
