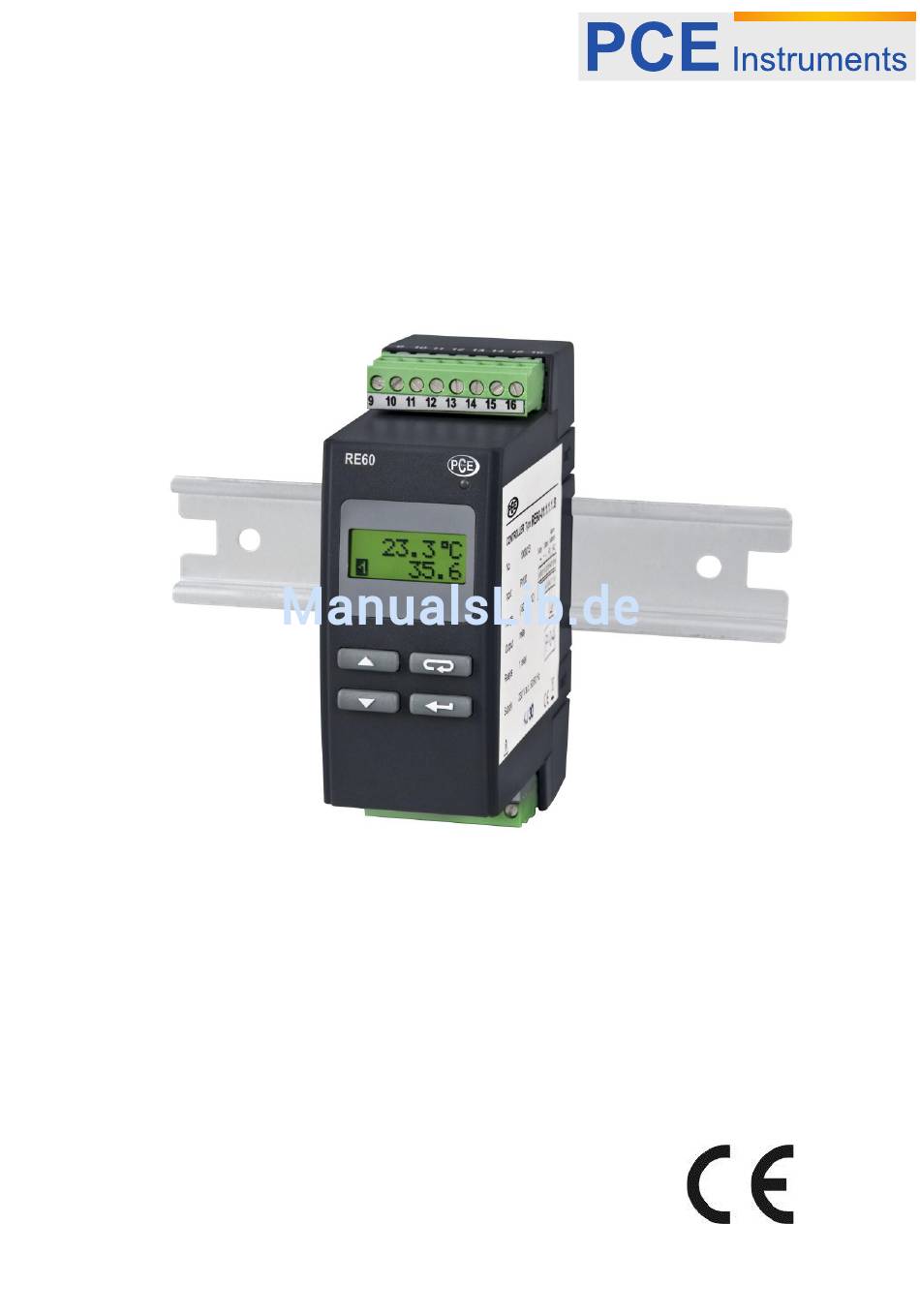

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch TEMPERATURREGLER PCE-RE60 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
PCE-RE60-07A/3 Bedienungsanleitung Inhaltsverzeichnis: 1. Verwendung ........................3 2. Regler-Set ........................3 3. Vorbereitung des Reglers zum Betrieb ................ 3 3.1. Sicherheit ......................... 3 3.2. Installation des Reglers .................... 4 3.3. Elektroanschluss ...................... 4 3.4. Installationsanforderungen ..................6 4. Betriebsbeginn ......................6 5. -
Seite 3: Verwendung
Karte der Schnelleinschaltung - 1 St. 3. Vorbereitung des Reglers zum Betrieb 3.1. Sicherheit Der Regler PCE-RE60 erfüllt die Anforderungen bezüglich Sicherheit von Elektro- Messgeräten der Automatik nach PN-EN61010-1, Störfestigkeit nach PN-EN 61000-6-2 und Störaussendung für Industrieanwendung nach PN-EN 61000-6-4. -
Seite 4: Installation Des Reglers

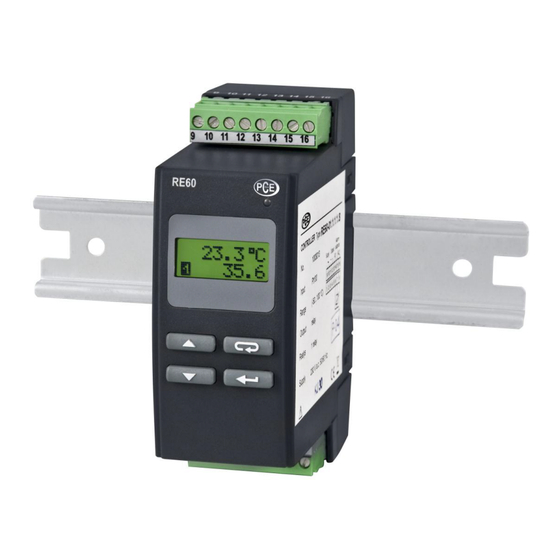

PCE-RE60-07A/3 Bedienungsanleitung 3.2. Installation des Reglers Den Regler auf einer 35 mm-Stützschiene nach PN-EN 60715 befestigen. Das Reglergehäuse ist aus selbstlöschendem Kunststoff. Die Abmessungen und Befestigungsart des Reglers siehe Abb. 1. Abb. 1. Abmessungen und Befestigungsart des Reglers. 3.3. Elektroanschluss Elektroanschluss an die Klemmleisten ausführen, dann die Leisten in die Slots des... - Seite 5 PCE-RE60-07A/3 Bedienungsanleitung 9 10 11 12 13 14 15 16 Abb. 2. Ansicht der Anschlussleisten des Reglers. Jumper Thermoresistor Pt100 im Thermoresistor Pt100 im Thermoelement Zwei-Leitungen-Kreis Drei-Leitungen-Kreis Abb. 3. Anschluss der Eingangssignale. Versorgung Ausgang 1 - Ausgang 1 -...
-
Seite 6: Installationsanforderungen
PCE-RE60-07A/3 Bedienungsanleitung Steuerung Abb. 4. Versorgungs- und Lastkreisanschluss Beim Anschliessen der Versorgung soll beachtet werden, dass in der Installation im Gebäude ein Schalter oder Sicherheitsschalter vorhanden sein soll. Dieses Element soll in der Nähe des Gerätes angebracht und als Abschaltungselement des Gerätes markiert werden. -
Seite 7: Programmierung Der Reglerparameter
PCE-RE60-07A/3 Bedienungsanleitung Änderung des Sollwertes Der Übergang in den Modus der Änderung des Sollwertes erfolgt, nachdem die Taste > oder gedrückt wird. Die Art der Änderung des Sollwertes siehe Abb. 5. Wenn der > Sollwert nicht nach 30 s, nachdem die letzte Taste oder gedrückt wurde, bestätigt... - Seite 8 PCE-RE60-07A/3 Bedienungsanleitung Abb. 6. Menü der Reglerbedienung...
-
Seite 9: Parameterliste
PCE-RE60-07A/3 Bedienungsanleitung 5.3. Parameterliste Die Parameterliste im Menü enthält Tafel 1. Parameterliste der Konfiguration Tafel 1 Parameter- Werkseinst Parameterbeschreibung Änderungsbereich des Parameters symbol ellung : ohne Dezimalstelle Position des Zehnerpunktes : 1. Dezimalstelle Untere Einschränkung der untere ... -
Seite 10: Regelung
PCE-RE60-07A/3 Bedienungsanleitung Parameter- Werkseinst Parameterbeschreibung Änderungsbereich des Parameters symbol ellung Abweichung vom Alarm- -199,9 199,9°C Sollwert 2 Hysterese für Alarm 2 99,9°C Zustand des Alarmausgangs : Ausgang ausgeschaltet bei Sensorbeschädigung : Ausgang eingeschaltet Verschiebung des ... -
Seite 11: Anwahl Von Pid-Einstellungen Mittels Objektidentifizierung
PCE-RE60-07A/3 Bedienungsanleitung 6.2.1. Anwahl von PID-Einstellungen mittels Objektidentifizierung Y[%] t [s] PV [ C] ° PV t t [s] Von der Objektcharakteristik, die Regelgröße in der Zeitfunktion darstellt, soll die Verzögerung des Objekts T und Maximalgeschwindigkeit des Temperaturanstiegs von ... -
Seite 12: Korrektur Von Pid-Einstellungen
PCE-RE60-07A/3 Bedienungsanleitung 6.2.3. Korrektur von PID-Einstellungen Die Parameter können am besten angewählt werden, indem der Wert auf zweimal größer oder zweimal kleiner geändert wird. Bei Änderungen sollen folgende Regeln beachtet werden. a) langsame Sprungantwort: Proportionalitätsbereich herabsetzen, Integral- und Differentialzeit herabsetzen. -
Seite 13: Zusatzfunktionen
PCE-RE60-07A/3 Bedienungsanleitung 8. Zusatzfunktionen 8.1. Anzeige des Steuerungssignals < Nachdem die Taste gedrückt und niedergehalten wird, wird in der unteren Zeile der Anzeige der Wert des Steuerungssignals angezeigt (0,0100%). 8.2. Verhalten des Reglers nach Sensorbeschädigung Regler Konfiguration Zustands Ausgängen nach Sensorbeschädigung möglich. - Seite 14 PCE-RE60-07A/3 Bedienungsanleitung Fe-CuNi nach PN-EN 60584-1:1997 Fe-CuNi Fe-CuNi NiCr-NiAl nach PN-EN 60584-1:1997 NiCr-NiAl NiCr-NiAl 1300 PtRh10-Pt 1600 nach PN-EN 60584-1:1997 Stromstärke am Pt100 Messungsdauer 0,5 s Auffinden eines Fehlers im Messkreis: Thermoelement, Pt100 Überschreitung des Messbereichs...
- Seite 15 PCE-RE60-07A/3 Bedienungsanleitung - für den Versorgungskreis, Ausgänge - 300V - für Eingangskreise - 50V Elektromagnetische Verträglichkeit - elektromagnetische Störfestigkeit nach PN-EN 61000-6-2 - elektromagnetische Störaussendung nach PN-EN 61000-6-4...
