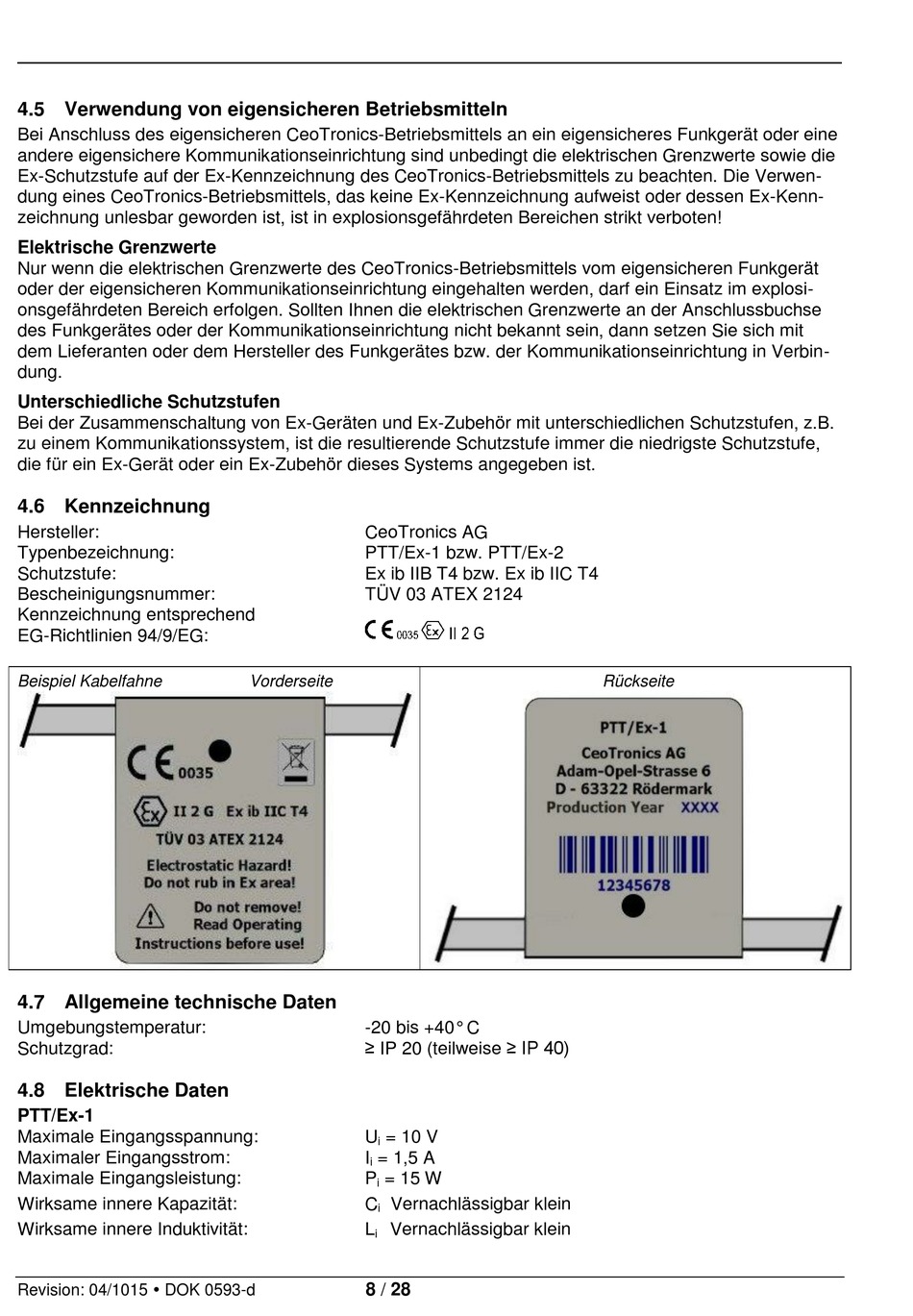

4.5 Verwendung von eigensicheren Betriebsmitteln

Bei Anschluss des eigensicheren CeoTronics-Betriebsmittels an ein eigensicheres Funkgerät oder eine
andere eigensichere Kommunikationseinrichtung sind unbedingt die elektrischen Grenzwerte sowie die
Ex-Schutzstufe auf der Ex-Kennzeichnung des CeoTronics-Betriebsmittels zu beachten. Die Verwen-
dung eines CeoTronics-Betriebsmittels, das keine Ex-Kennzeichnung aufweist oder dessen Ex-Kenn-
zeichnung unlesbar geworden ist, ist in explosionsgefährdeten Bereichen strikt verboten!
Elektrische Grenzwerte
Nur wenn die elektrischen Grenzwerte des CeoTronics-Betriebsmittels vom eigensicheren Funkgerät
oder der eigensicheren Kommunikationseinrichtung eingehalten werden, darf ein Einsatz im explosi-
onsgefährdeten Bereich erfolgen. Sollten Ihnen die elektrischen Grenzwerte an der Anschlussbuchse
des Funkgerätes oder der Kommunikationseinrichtung nicht bekannt sein, dann setzen Sie sich mit
dem Lieferanten oder dem Hersteller des Funkgerätes bzw. der Kommunikationseinrichtung in Verbin-
dung.
Unterschiedliche Schutzstufen
Bei der Zusammenschaltung von Ex-Geräten und Ex-Zubehör mit unterschiedlichen Schutzstufen, z.B.
zu einem Kommunikationssystem, ist die resultierende Schutzstufe immer die niedrigste Schutzstufe,
die für ein Ex-Gerät oder ein Ex-Zubehör dieses Systems angegeben ist.

4.6 Kennzeichnung

Hersteller:
Typenbezeichnung:
Schutzstufe:
Bescheinigungsnummer:
Kennzeichnung entsprechend
EG-Richtlinien 94/9/EG:
Beispiel Kabelfahne

4.7 Allgemeine technische Daten

Umgebungstemperatur:
Schutzgrad:

4.8 Elektrische Daten

PTT/Ex-1
Maximale Eingangsspannung:
Maximaler Eingangsstrom:
Maximale Eingangsleistung:
Wirksame innere Kapazität:
Wirksame innere Induktivität:
Revision: 04/1015  DOK 0593-d
CeoTronics AG
PTT/Ex-1 bzw. PTT/Ex-2
Ex ib IIB T4 bzw. Ex ib IIC T4
TÜV 03 ATEX 2124
Vorderseite
-20 bis +40° C
≥ IP 20 (teilweise ≥ IP 40)
U = 10 V
i
I = 1,5 A
i
P = 15 W
i
C Vernachlässigbar klein
i
L Vernachlässigbar klein
i
8 / 28
Rückseite
