Mechanische Daten
Gehäusematerial
Gehäuse
Front
Querschnitt des Außenleiters
(Schraubklemmen)
1 Leiter, flexibel
2 Leiter gleichen Querschnitts, fle-
xibel mit Aderendhülse, ohne
Kunststoffhülse
ohne Aderendhülse oder mit TWIN-
Aderendhülse
Anzugsdrehmoment für
Schraubklemmen
Abmessungen (Schraubklemmen)
H x B x T
Einbaulage
Gewicht
ACHTUNG!
Beachten Sie unbedingt die Lebensdauer-
kurve der Relais. Die sicherheitstechni-
schen Kennzahlen der Relaisausgänge
gelten nur, solange die Werte der
Lebensdauerkurven eingehalten werden.
Der PFH-Wert ist abhängig von der
Schaltfrequenz und der Belastung des
Relaisausganges. Solange die
Lebensdauerkurven nicht erreicht werden,
kann der angegebene PFH-Wert unabhän-
gig von der Schaltfrequenz und der
Belastung verwendet werden, da der PFH-
Wert den B10d-Wert der Relais sowie die
Ausfallraten der anderen Bauteile bereits
berücksichtigt.
Alle in einer Sicherheitsfunktion verwende-
ten Einheiten müssen bei der Berechnung
der Sicherheitskennwerte berücksichtigt
werden.
Es gelten die 2010-07 aktuellen Ausgaben
der Normen

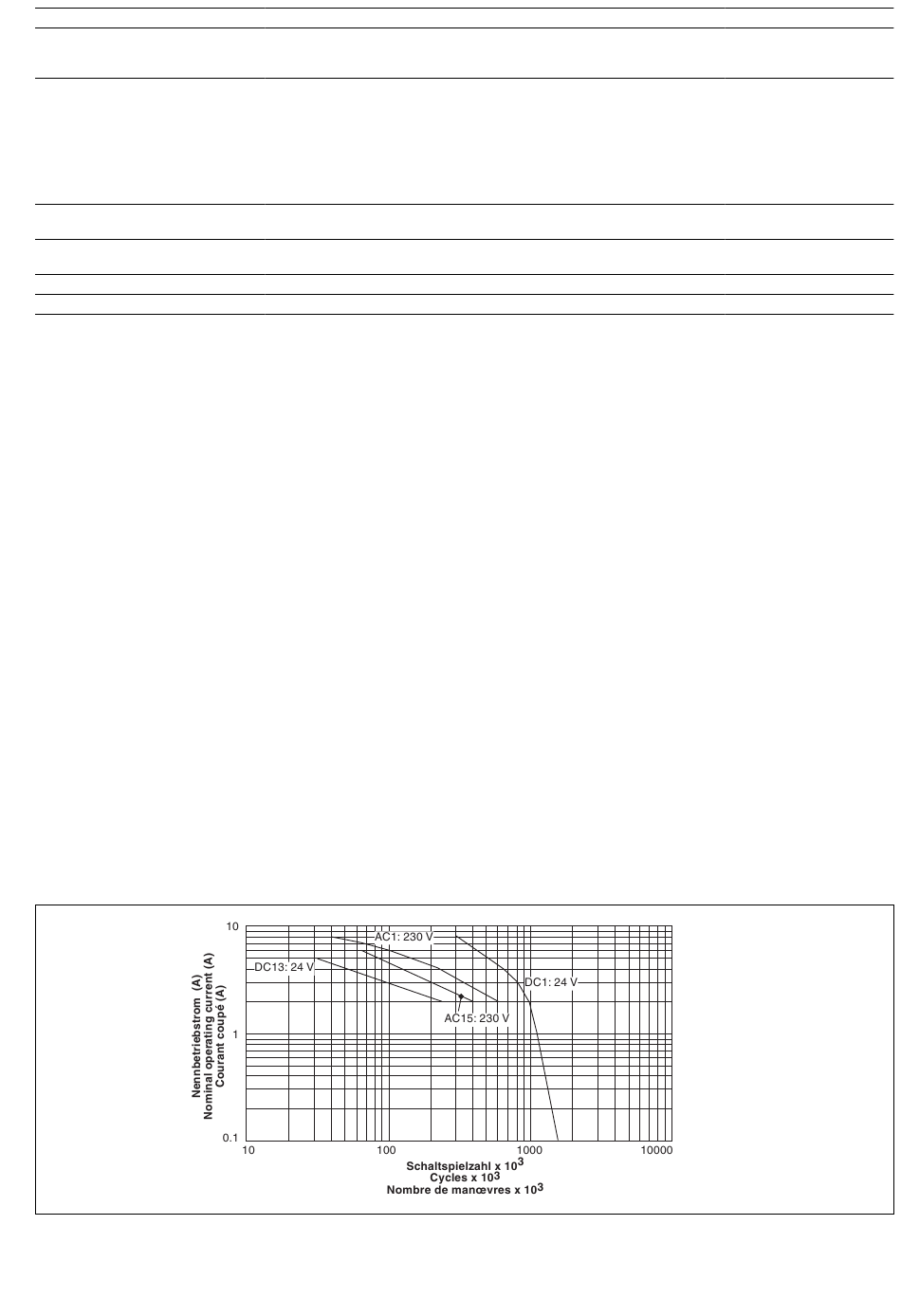

Lebensdauerkurve
Die Lebensdauerkurven geben an, ab
welcher Schaltspielzahl mit verschleiß-
bedingten Ausfällen gerechnet werden
muss. Der Verschleiß wird vor allem durch
die elektrische Belastung verursacht, der
mechanische Verschleiß ist
vernachlässigbar.
Mechanical data
Housing material
Housing
Front panel
Cable cross section (screw
terminals)
1 core, flexible
2 core, same cross section flexible
with crimp connectors, without
insulating sleeve
without crimp connectors or with
TWIN crimp connectors
Torque setting for screw terminals
Dimensions (screw terminals)
H x W x D
Fitting Position
Weight
CAUTION!
It is essential to consider the relay's
service life graphs. The relay outputs'
safety-related characteristic data is only
valid if the values in the service life graphs
are met.
The PFH value depends on the switching
frequency and the load on the relay output.
If the service life graphs are not
accessible, the stated PFH value can be
used irrespective of the switching
frequency and the load, as the PFH value
already considers the relay's B10d value
as well as the failure rates of the other
components.
All the units used within a safety function
must be considered when calculating the
safety characteristic data.
The version of the standards current at
2010-07 shall apply
Service life graph
The service life graphs indicate the number
of cycles from which failures due to wear
must be expected. The wear is mainly
caused by the electrical load; the
mechanical load is negligible.
Données mécaniques
Matériau du boîtier
Boîtier
Face avant
Capacité de raccordement
(borniers à vis)
1 conducteur souple
2 conducteurs de même diamètre
souple avec embout, sans
chapeau plastique
souple sans embout ou avec
embout TWIN
Couple de serrage (borniers à vis)
Dimensions (borniers à vis)
H x P x L
Position de travail
Poids
- 7 -
PPO UL 94 V0
ABS UL 94 V0
0,2 ... 4,0 mm
0,2 ... 2,5 mm
0,2 ... 2,5 mm
0,6 Nm
87 x 22,5 x 121 mm
beliebig/any/indifférente
220 g
ATTENTION!
Veuillez absolument tenir compte des courbes
de durée de vie des relais. Les caractéristiques
de sécurité des sorties relais sont uniquement
valables tant que les valeurs des courbes de
durée de vie sont respectées.
La valeur PFH dépend de la fréquence de
commutation et de la charge de la sortie
relais.
Tant que les courbes de durée de vie ne
sont pas atteintes, la valeur PFH indiquée
peut être utilisée indépendamment de la
fréquence de commutation et de la charge
car la valeur PFH prend déjà en compte la
valeur B10d des relais ainsi que les taux
de défaillance des autres composants.
Toutes les unités utilisées dans une
fonction de sécurité doivent être prises en
compte dans le calcul des caractéristiques
de sécurité.
Se référer à la version des normes en
vigeur au 2010-07.
Courbe de durée de vie
Les courbes de durée de vie indiquent à
partir de quel nombre de manoeuvres il
faut s'attendre à des défaillances liées à
l'usure. La charge électrique est la cause
principale de l'usure, l'usure mécanique
étant négligeable.
2
, 24 - 10 AWG
2
, 24 - 14 AWG
2
, 24 - 14 AWG
