Pilz PSEN 1.1p-10 Betriebsanleitung

20 934-08
PSEN 1.1p-10
PSEN 1.1p-10 20 934-08
Sicherheitsschalter PSEN 1.1p-10
Der Sicherheitsschalter erfüllt Forderungen der 492074891
EN 60204-1 und IEC 60204-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 1.1-10
und hierfür zugelassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu ihrer Sicherheit
Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen
Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale
Zum Sicherheitsschalter gehört der Betätiger
510482059
PSEN 1.1-10
510237579 2 Sicherheitskontakte (Schließer)
gesicherter Schaltabstand: 3 mm
510312331
gesicherter Ausschaltabstand: 19 mm
510316939 eckige Bauform
Wirkweise magnetisch
510321547
Schaltspannung 24 V DC
510477451

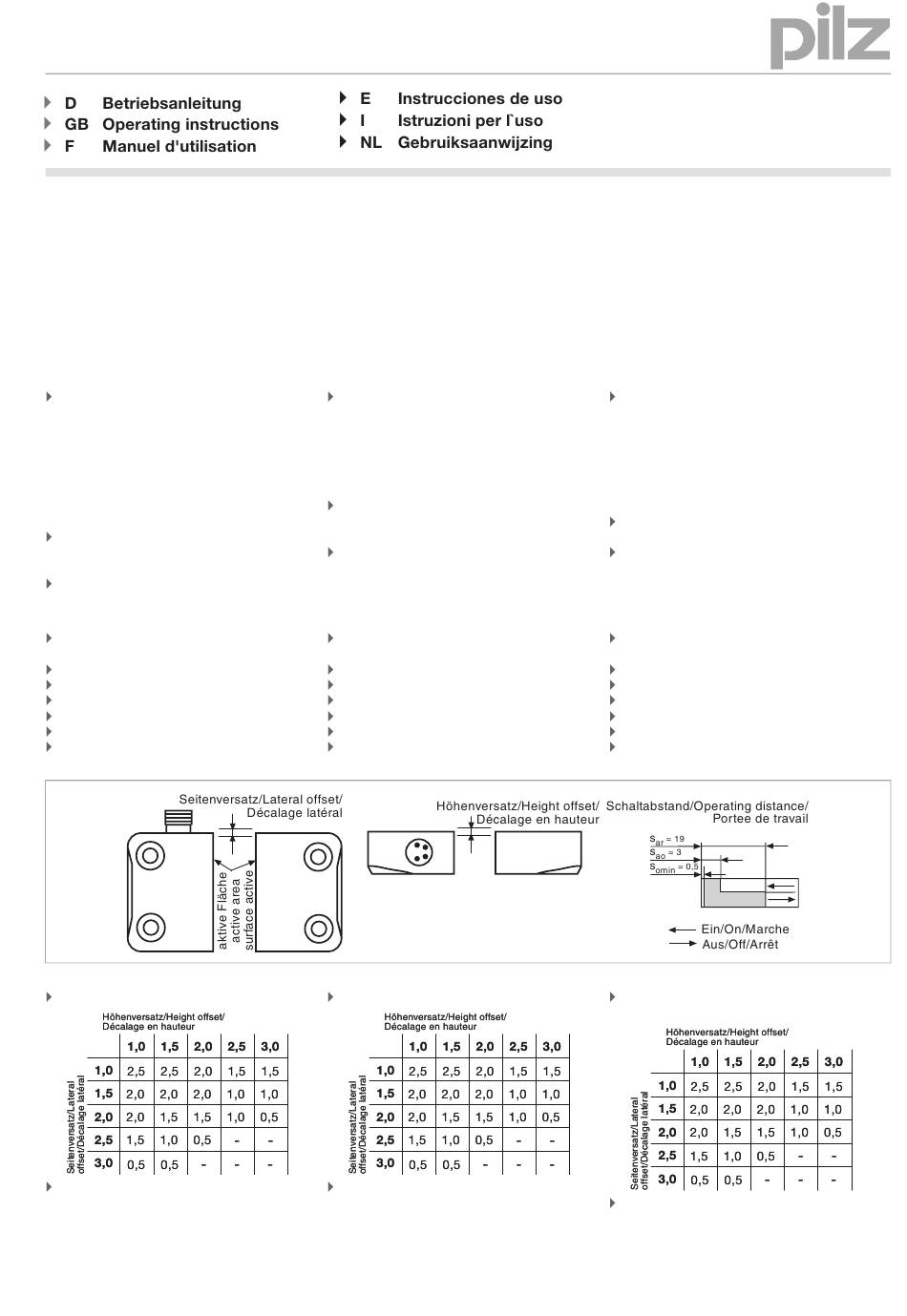

Schaltabstände
Seiten- und Höhenversatz
Gesicherter Schaltabstand S
510487819
Gesicherter Ausschaltabstand S
Max. 19 mm bei allen Höhen- und Seitenver-
sätzen
Die angegebenen Werte sind gültig bei einer
Temperatur von 20° C.
Safety switch PSEN 1.1p-10
The safety switch meets the requirements of
EN 60204-1 and IEC 60204-1.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN 1.1-10 and its approved evaluation de-
vices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety
Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Do not remove the protective cap until you
are just about to connect the unit.
Unit features
The actuator PSEN 1.1-10 belongs to the
safety switch
2 safety contacts (N/O)
Assured operating distance: 3 mm
Assured release distance: 19 mm
Square design
Works magnetically
Switching voltage 24 VDC
Operating distances
Lateral and vertical offset
in mm Assured operating distance S
ao
: Assured release distance S
ar
Max. 19 mm with all vertical and lateral off-
sets
The stated values are valid at a temperature of
20° C.
Capteur de sécurité PSEN 1.1p-10
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1 et de la CEI 60204-1.
Le capteur de sécurité ne répond à la norme
EN 60947-5-3 que s'il est utilisé avec l'organe
de commande PSEN 1.1-10 et les appareils de
contrôle spécialement homologués.
Raccordez les capteurs de sécurité unique-
ment aux appareils de contrôle énumérés au
chapitre "Raccordements".
Pour votre sécurité
Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.
L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil
Un organe de commande est associé au
capteur de sécurité PSEN 1.1-10
2 contacts de sécurité (contacts à fermeture)
distance de commutation de sécurité : 3 mm
distance de coupure de sécurité : 19 mm
architecture rectangulaire
actionnement magnétique
tension commutée 24 V DC
Distances de commutation
Décalage latéral et en hauteur
in mm Distance de commutation de sécurité S
ao
mm
:
ar
Distance de commutation de sécurité S
Max. 19 mm pour tous les décalages laté-
raux et en hauteur
Les valeurs indiquées sont valables pour une
température de 20°C.
