Montage
5
Elektrische Installation
8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
WTL16, WTS16x-xxxxxx30

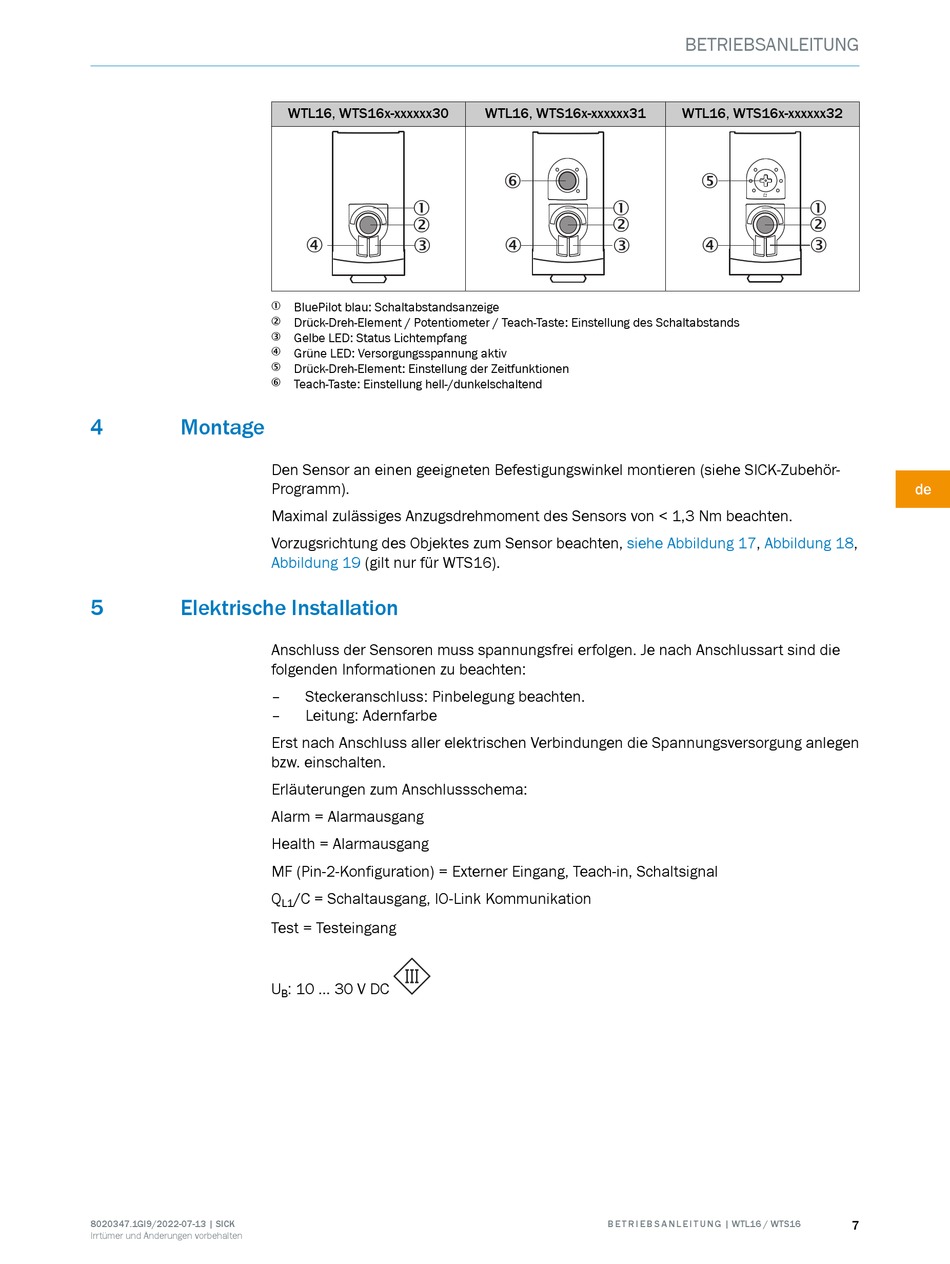

1
2
4
3
BluePilot blau: Schaltabstandsanzeige
1
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
2
Gelbe LED: Status Lichtempfang
3
Grüne LED: Versorgungsspannung aktiv
4
Drück-Dreh-Element: Einstellung der Zeitfunktionen
5
Teach-Taste: Einstellung hell-/dunkelschaltend
6
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten,
Abbildung 19
(gilt nur für WTS16).
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
–
Steckeranschluss: Pinbelegung beachten.
–
Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema:
Alarm = Alarmausgang
Health = Alarmausgang
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
Q
/C = Schaltausgang, IO-Link Kommunikation
L1
Test = Testeingang
U
: 10 ... 30 V DC
B
WTL16, WTS16x-xxxxxx31
6
1
2
4
3
siehe Abbildung
B E T R I E B S A N L E I T U N G | WTL16 / WTS16
BETRIEBSANLEITUNG
WTL16, WTS16x-xxxxxx32
5
1
2
4
3
17,
Abbildung
18,
7
de
