Minimum distance in mm (y) between the set sensing
range (x) and white background (90 % remission)
y
90
18%/90%
1
80
2
6%/90%
70
60
50
40
30
20
10
0
0 200 400 600
(7.87) (15.75) (23.62)
Recommended sensing range for the best
performance

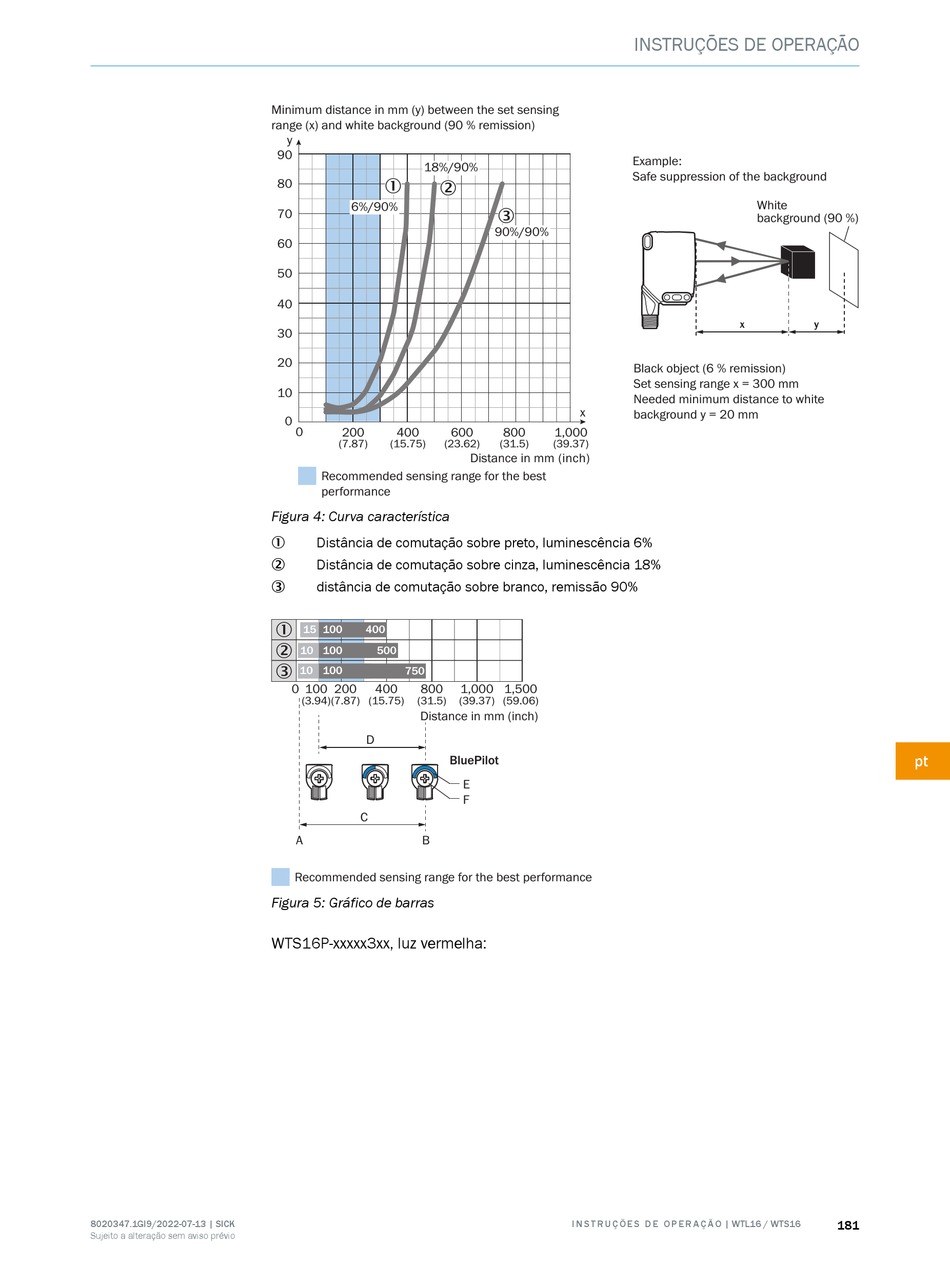

Figura 4: Curva característica
Distância de comutação sobre preto, luminescência 6%
1
Distância de comutação sobre cinza, luminescência 18%
2
distância de comutação sobre branco, remissão 90%
3
1
15 100 400
2
10 100 500
3
10 100
750
0 100 200 400 800
(3.94) (7.87) (15.75) (31.5)
Distance in mm (inch)
D
BluePilot
C
A B
Recommended sensing range for the best performance
Figura 5: Gráfico de barras
WTS16P-xxxxx3xx, luz vermelha:
INSTRUÇÕES DE OPERAÇÃO
Example:
Safe suppression of the background
3
90%/90%
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
x
background y = 20 mm
800 1,000
(31.5) (39.37)
Distance in mm (inch)
1,000 1,500
(39.37) (59.06)
E
F
I N S T R U Ç Õ E S D E O P E R A Ç Ã O | WTL16 / WTS16
White
background (90 %)
x y
