7.3 Réglage distance de commutation
fr
88 I N S T R U C T I O N S D ' U T I L I S A T I O N | WTL16 / WTS16
WTL16, WTS16-xxxxxx2xAxx, avec bouton combiné pousser ou tourner :
Appuyer sur le bouton d'apprentissage (pendant environ 1 à 3 secondes) pour régler la
distance de commutation. Selon les exigences, il est possible de procéder à un réglage
fin avec le potentiomètre (sans appuyer sur le bouton d'apprentissage).
Rotation vers la droite : augmentation de la distance de commutation.
Rotation vers la gauche : réduction de la distance de commutation.
La distance de commutation peut aussi être sélectionnée uniquement au moyen du
potentiomètre. Nous recommandons de régler la distance de commutation dans l'objet,
par ex. : voir illustration 10, page
retirer l'objet de la trajectoire du faisceau, ce qui élimine l'arrière-plan et modifie la
sortie de commutation (tableau
1
1...3 sec.
2
3

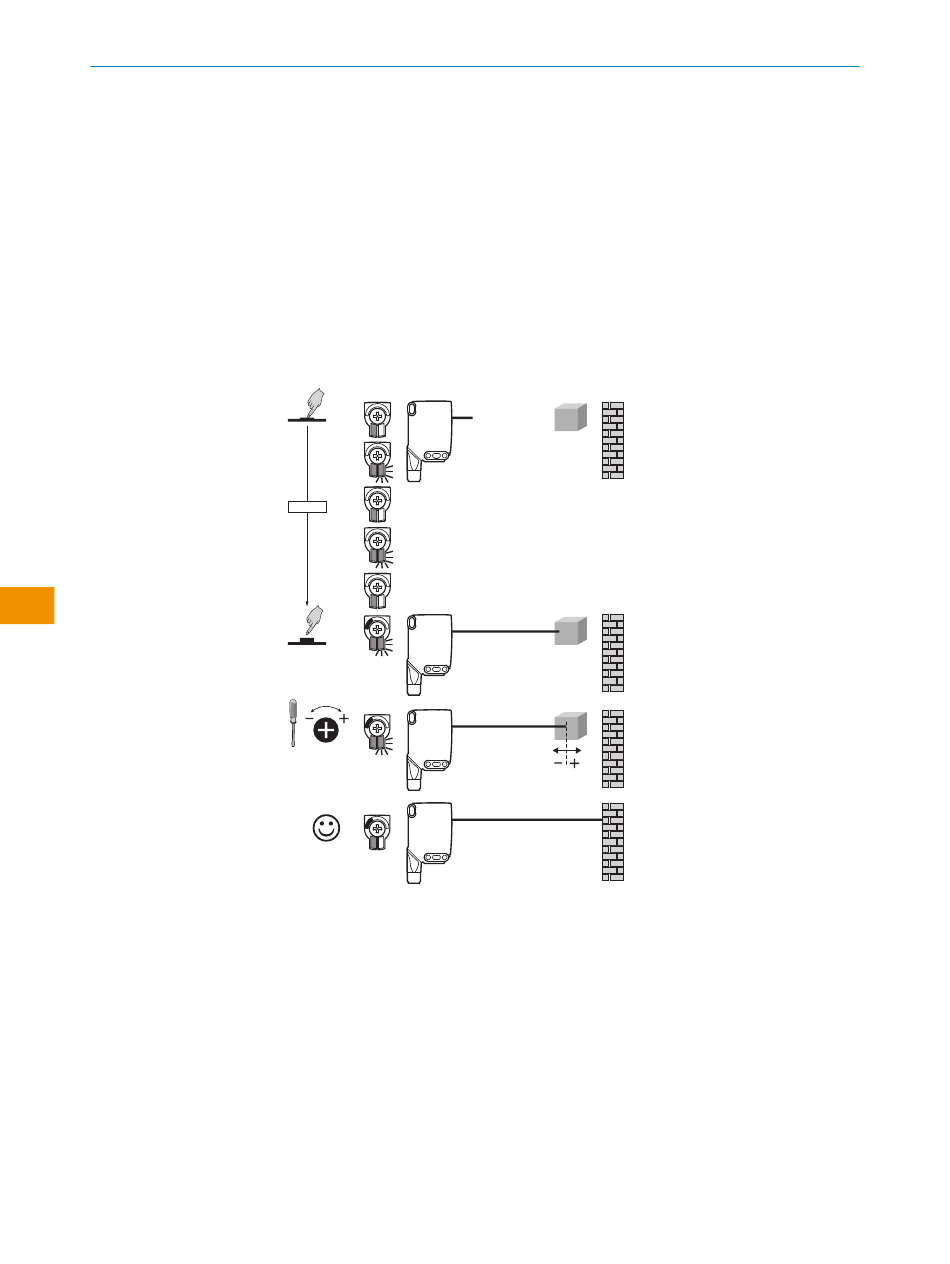

Illustration 10: WTL16, WTS16x-xxxxxx2xAxx, réglage de la distance de commutation avec le
bouton combiné pousser ou tourner
WTL16, WTS16-xxxxxx1xAxx avec potentiomètre :
Le potentiomètre permet de régler la distance de commutation.
Rotation vers la droite : augmentation de la distance de commutation.
Rotation vers la gauche : réduction de la distance de commutation.
Nous recommandons de placer la distance de commutation dans l'objet, par ex. voir
l'illustration 9. Après le réglage de la distance de commutation, retirer l'objet de la
trajectoire du faisceau, ce qui élimine l'arrière-plan et modifie la sortie de commutation
(tableau 4).
88. Après le réglage de la distance de commutation,
4).
