Teilebezeichnungen

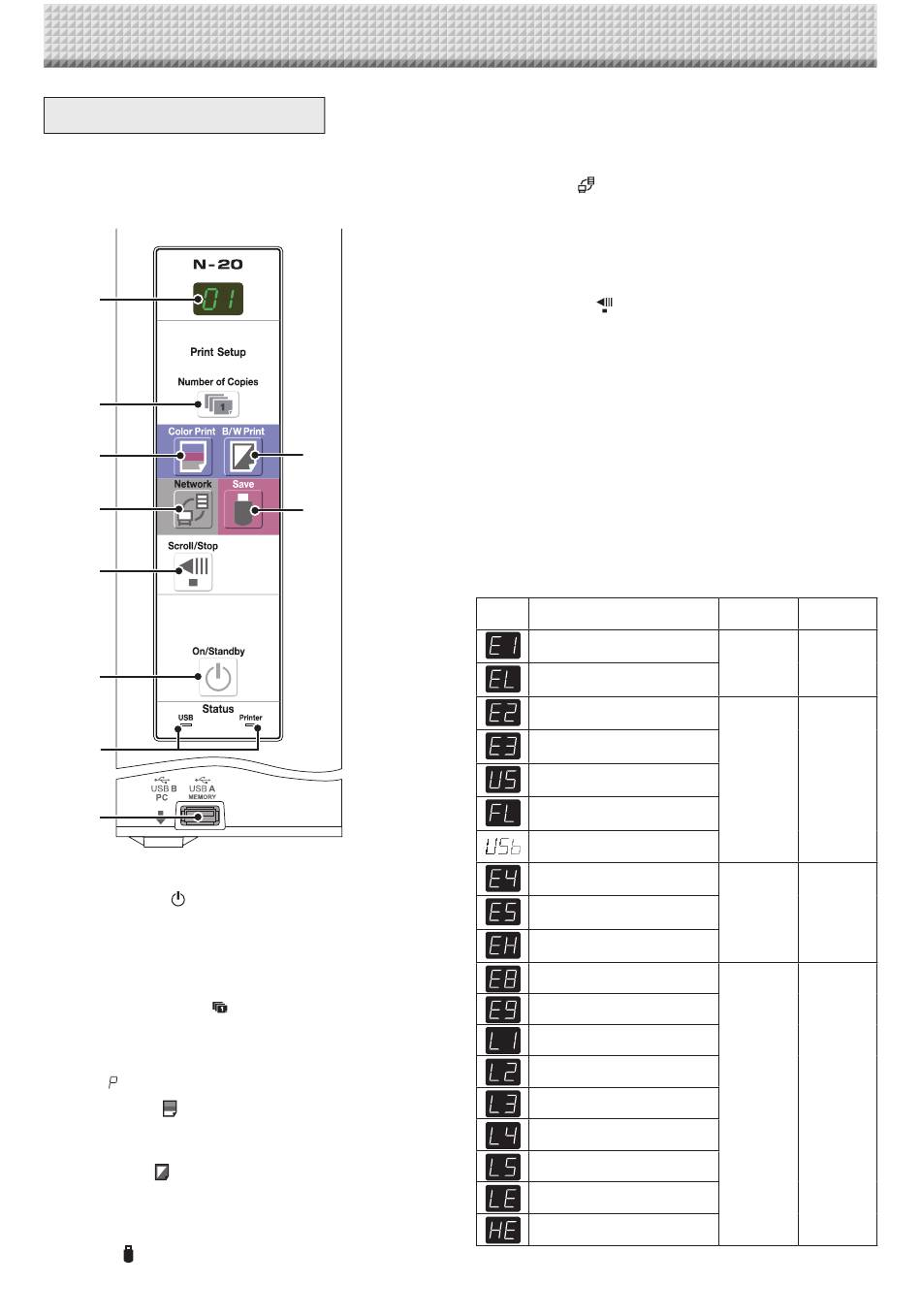

Bedienfeld (Modell N-20J)

Wenn Sie eine Taste drücken, drücken Sie bitte den
mittleren Bereich (die viereckige Ausbuchtung). Die
Taste funktioniert eventuell nicht, wenn Sie nur an
einer Ecke drücken.
2
3
4
7
8
1
10
9
1 ON/Standby ( )-Taste
Schaltet den Strom des Copyboards ein und aus (Standby-Modus).
2 Anzeigefenster
Die Anzahl der Kopien, der Betriebsstatus und die Fehlermeldungen
werden auf den 7-Segment-LEDs angezeigt.
3 Number of Copies (
Drücken Sie diese Taste, um die Anzahl der auszudruckenden Kopien
einzustellen (max. 10). Die Anzahl der Kopien wird im Anzeigefenster
angezeigt.
* „ " wird während des Testdrucks angezeigt.
4 Color Print ( )-Taste
Die Tafel wird mit 1 Bildschirm bewegt und abgelesen und das Bild
wird farbig und so oft wie im Anzeigefenster angegeben ausgedruckt.
5 B/W Print ( )-Taste
Die Tafel wird mit 1 Bildschirm bewegt und abgelesen und das Bild
wird in schwarz-weiß und so oft wie im Anzeigefenster angegeben
ausgedruckt.
6 Save ( )-Taste (USB-Memory-Speicherung)
5
6
)/Test print-Taste
Die Tafel wird mit 1 Bildschirm bewegt und abgelesen und das Bild
wird im USB-Speichergerät gespeichert.
Wenn eine Verbindung zum Computer mit dem USB-Kabel besteht,
wird das Bild im internen Speicher des Copyboards gespeichert.
7 Network ( )-Taste
Blättert die Tafelfläche um den einer Seite entsprechenden Teil weiter,
scannt die Seite und speichert die Daten im angegebenen Speicher-
ordner.
Die Daten werden wie zuvor festgelegt entweder auf dem Copyboard
oder in einem Ordner auf dem FTP-Server gespeichert.
8 Scroll/Stop ( )-Taste
Blättert die Tafelfläche um den einer Seite entsprechenden Teil nach
links und stoppt dann automatisch. Das Drücken dieser Taste beim
Weiterblättern stoppt das Weiterblättern.
9 USB A Memory-Anschluss (USB Typ A)
Speichert auf im Handel erhältliche USB-Speichergeräte die Bilder, die
vom Copyboard abgelesen wurden.
10 Status
Diese Anzeigen zeigen Fehler des Copyboards, des USB-Speicherge-
räts, des Netzwerks oder des Druckers an, indem sie aufleuchten oder
sich abschalten und durch die Art ihres Aufleuchtens (siehe nachfol-
gende Tabelle). Wenn das Copyboard ordnungsgemäß funktioniert,
leuchten die Statusanzeigen grün. (Siehe nachfolgende Tabelle)
Überprüfen Sie außerdem die Fehlermeldung im Anzeigefenster.
Für Fehlerinformationen und Lösungen siehe Seite G-46.
Anzeige-
Bedeutung
fenster
Druckerproblem
Ein nicht unterstützter Drucker ist ange-
schlossen
USB-Speicher nicht erkannt
Problem bei der USB-Memory-Spei-
cherung
USB-Speicher nicht angeschlossen
Speicher ist voll
Warnung, dass die Entfernung des USB-
Speichers vergessen wurde
Lesefehler
Systemfehler
Fehler bei der Zeiteinstellung
Sicherheitsfunktion
Drucken in Farbe nicht erlaubt
LAN-Kabel nicht verbunden
Fehler bei der Erkennung des FTP-
Servers
Fehler bei der Verbindung zum FTP-
Server
Fehler beim Schreiben auf dem FTP-
Server
Netzwerk- oder anderer Fehler
Fehler beim Reset der Netzwerkein-
stellung
Fehler beim Schreiben der Kopf-/Fuß-
zeile
* Die Buchstaben „USB" erscheinen auf der Anzeige.
G-8
USB-Anzeige Druckeranzeige
Aus Leuchtet rot
Leuchtet rot Aus
Blinkt rot Blinkt rot
Aus Aus
