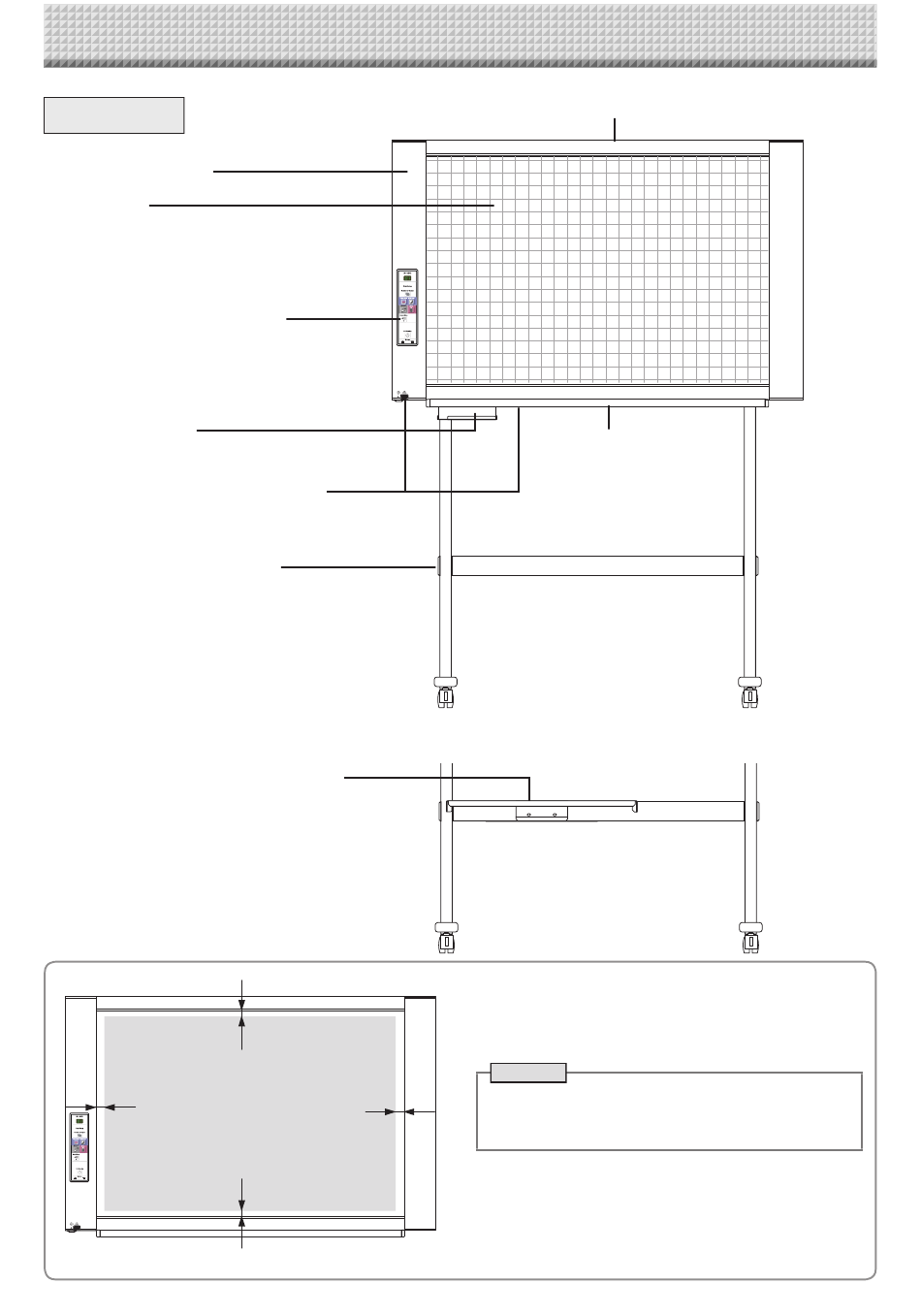

Teilebezeichnungen

Vorderseite

Rahmenabdeckung
Tafelfläche
Auf der Tafelfläche werden spezielle Marker zum
Zeichnen und Schreiben benutzt.
Bedienfeld (Siehe Seite G-8)
Adapterhalterung
Dies ist ein Ablagefach, in das die Netzadapter
gelegt werden können.
Eingangs-/Ausgangsanschlüsse
(siehe nächste Seite)
* Befindet sich auf der Unterseite.
Ständer (separat erhältlich)
Dies ist ein Gestell zur Unterstützung des Copy-
boards. (Siehe das Assembly and Setup Manual).
Für Ständersätze mit einem Druckertisch (separat erhältlich)
Druckertisch (mit Netzadapterbox)
Dies ist ein Gestell speziell für die Ablage eines Druckers.
Die Netzadapter von Copyboard und Drucker können in
der Netzadapterbox aufbewahrt werden. (Siehe das Stand
Assembly Manual).
ca. 10 mm
Effektiver Ablesebereich
ca. 5 mm
ca. 10 mm
ca. 5 mm
Haupteinheit
Federkasten
* Diese Abbildung zeigt nicht die Ver-
bindungskabel.
Effektiver Ablesebereich
Der kopierbare Bereich entspricht dem grauen Bereich in
der Zeichnung.
Hinweis
• Es kann sein, dass jegliche Teile, die außerhalb dieses Bereichs
gezeichnet wurden, beim Speichern auf den USB-Speicher oder
den PC nicht gedruckt oder kopiert werden können.
G-5
