Eingangs-/Ausgangsanschlüsse; Netzanschluss - Plus N-20J Benutzerhandbuch

Teilebezeichnungen

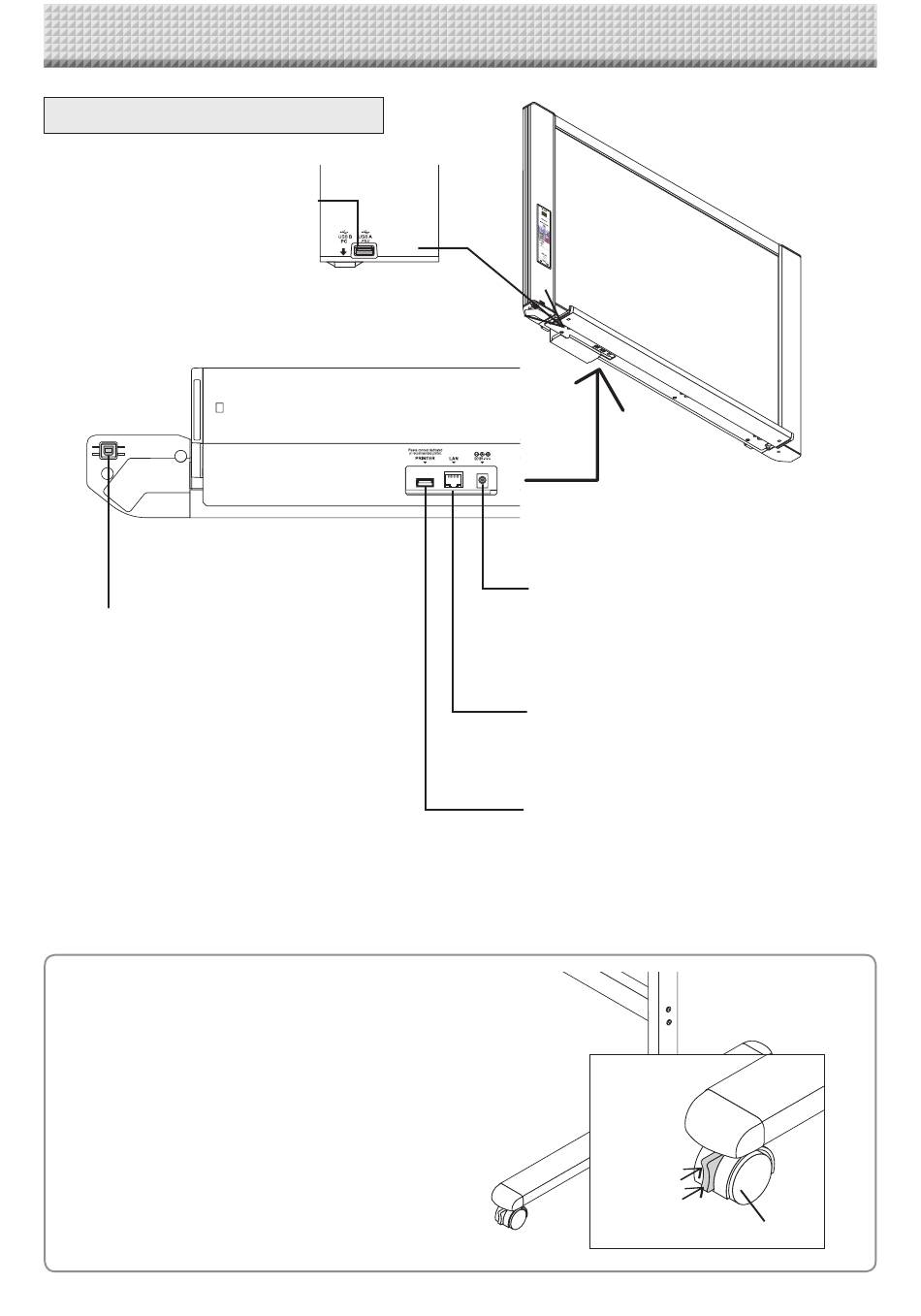

Eingangs-/Ausgangsanschlüsse
USB-Speicheranschluss (Typ A)
Stecken Sie ein handelsübliches USB-
Speichergerät hier ein. Gescannte Bilder
können so gespeichert werden. (Siehe
Seite G-17)
Der Anschluss befindet sich auf der Unterseite
der Haupteinheit.
Die Zeichnungsansicht ist von unten gesehen.
Vorgesehener USB-Anschluss (Typ B)
für den PC
Verbinden Sie diesen mit dem USB-Anschluss (Typ
A) des PC.
Wird für die Verbindung des Copyboards mit einem
Computer verwendet, um die Geräteeinstellungen
des Copyboards vorzunehmen. Kann auch verwen-
det werden, um gescannte Bilder auf den Computer
zu kopieren. (Siehe Seite G-21, G-33)
Verriegelung/Freigabe der Laufrollen des
Ständers
Verriegeln Sie die Laufrollen nach der Installation mit den
Stoppern. Geben Sie die Stopper der Laufrollen frei, um den
Ständer zu verschieben.
Die Stopper sind verriegelt, wenn auf den unteren Teil
gedrückt wird. Drücken Sie auf den oberen Teil, um sie frei-
zugeben.
* Die Abbildung zeigt nicht den Drucker oder
die Anschlusskabel.
Netz-Anschluss
Verbinden Sie diesen mit dem Netzsteckerende des
Netzadapters. (Siehe Seite G-51.) (Schließen Sie nur
den Netzadapter an; nichts anderes.)
LAN-Anschluss (RJ-45)
Verbinden Sie diesen mit einem LAN-Anschluss des
Netzwerks (Switching Hub usw.) über ein handelsüb-
liches LAN-Kabel.
Druckeranschluss (USB-Anschluss Typ A)
Verbinden Sie diesen mit dem USB-Anschluss des
Druckers (Siehe Seite G-51).
(Der Druckeranschluss ist zum Anschluss eines Dru-
ckers vorgesehen; benutzen Sie diesen Anschluss
nur für einen Drucker.)
Verriegelung
G-6
Freigabe
Rolle
