Ändern der Gerätehöhe (Ständer separat erhältlich)
So funktioniert die Höhenanpassung, wenn das Copyboard auf dem optionalen Ständer montiert wird. Die
Ständerhöhe kann in 2 Stufen in 250-mm-Abständen eingestellt werden.
ACHTUNG
• Mindestens zwei Personen sollten die Haupteinheit halten. Sonst könnte die Haupteinheit herunterfallen oder umkip-
pen, was zu Verletzungen führen kann.
• Verriegeln Sie die Laufrollen des Ständers, indem Sie auf den unteren Teil des Verriegelungsknopfes drücken. Sonst
könnte sich der Ständer bewegen, während die Haupteinheit montiert oder entfernt wird, was zu Verletzungen führen
kann.
• Ziehen Sie nach dem Herausziehen des Netzkabels aus der Wandsteckdose alle Verbindungskabel von den Ein-
gangs-/Ausgangsanschlüssen des Gerätes ab. Wenn das Gerät ohne Abziehen der Kabel entfernt wird, könnte es
umkippen und Verletzungen verursachen.
• Wenn ein Drucker an der Anlage angebracht ist, entfernen Sie den Drucker vor der Inbetriebnahme. Sonst könnte der
Ständer umkippen, während die Haupteinheit montiert oder entfernt wird, was zu Verletzungen durch den herunterfal-
lenden oder umkippenden Drucker führen kann.
(1) Ziehen Sie das Netzkabel aus der Wandsteckdose, ziehen Sie anschließend alle Verbindungskabel
von der Haupteinheit ab.
(2) Entfernen Sie die Verriegelungsgriffe (einer auf jeder Seite).
(3) Verändern Sie die Position der Auflagestücke der Haupteinheit.
Heben Sie die Haupteinheit etwa um 1 cm an, um sie loszumachen.
Setzen Sie die Haken des Ständers sicher in die Montagelöcher in die Auflagestücke der Haupteinheit
ein (eins auf jeder Seite).
(4) Befestigen Sie die beiden Verriegelungsgriffe (links und rechts)
an den Montage-Auflagestücken.
(5) Schließen Sie alle Verbindungskabel an.

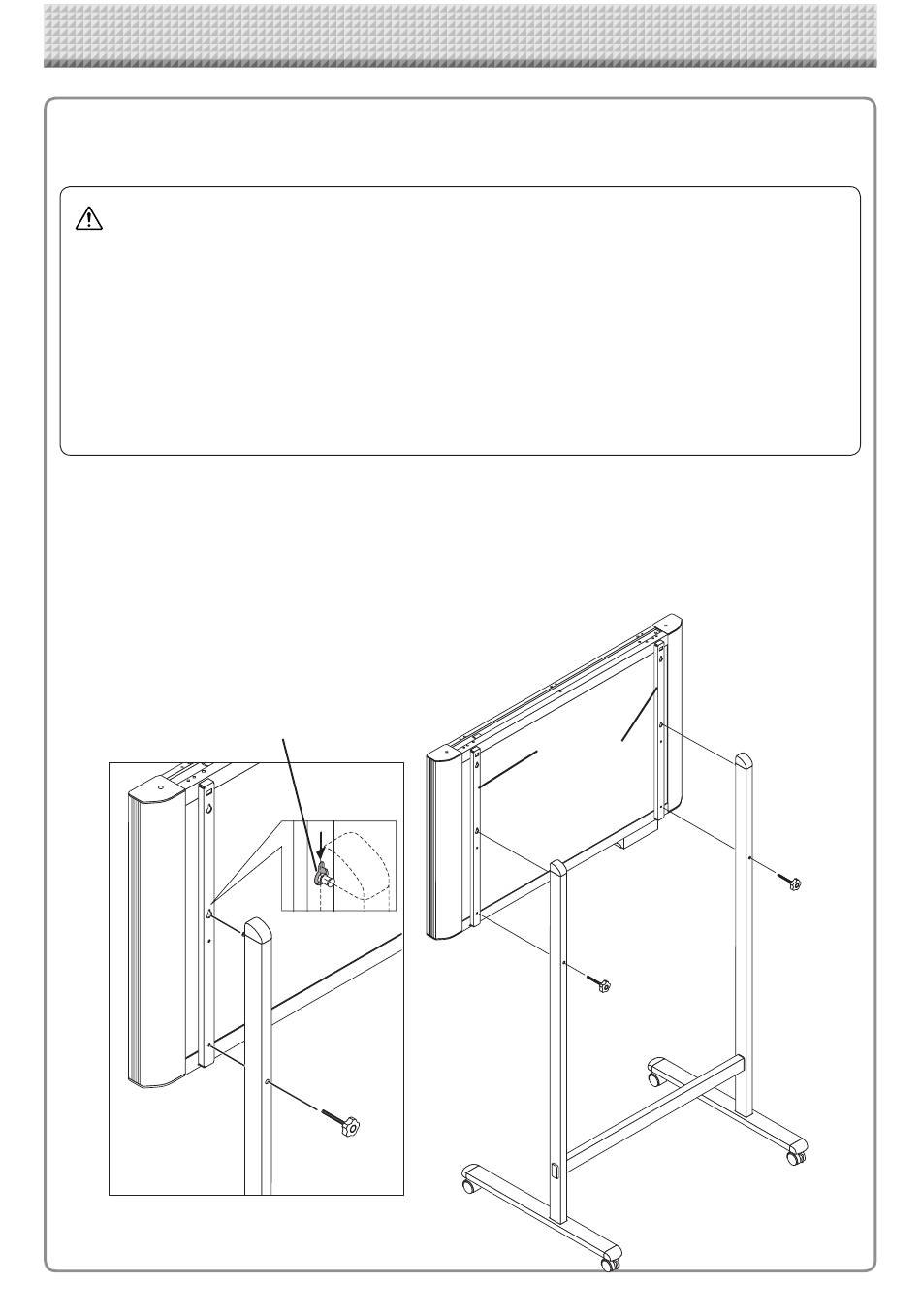

Montageöffnung
* Diese Abbildung zeigt nicht die Verbindungskabel.
Haken
Feststellschraube
G-7
Hintere Rahmen
Feststellschrauben
Ständer
