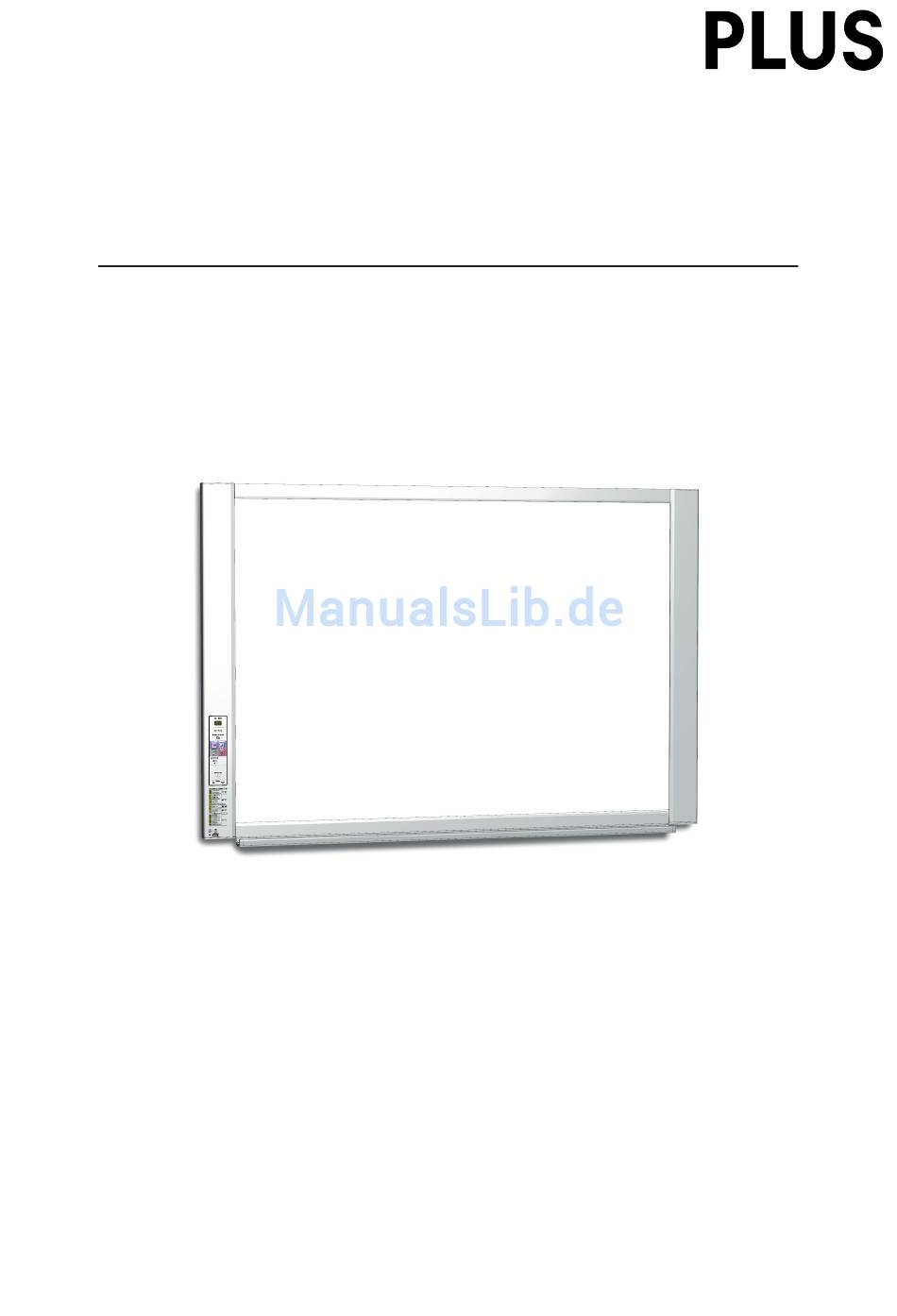

Plus C-20S Benutzerhandbuch
Inhaltsverzeichnis
Captureboard
C - 20S/C - 20W
Benutzerhandbuch
Wir danken Ihnen für den Kauf des PLUS-Captureboards.
Lesen Sie vor der Inbetriebsetzung dieses Benutzerhandbuch bitte
sorgfältig durch, um alle Vorteile der Funktionen dieses Produkts zu
erhalten. Nachdem Sie das Handbuch durchgelesen haben, bewah-
ren Sie es für die zukünftige Verwendung auf.
Inhaltsverzeichnis
Verwandte Anleitungen für Plus C-20S
Inhaltszusammenfassung für Plus C-20S
- Seite 1 Captureboard C - 20S/C - 20W Benutzerhandbuch Wir danken Ihnen für den Kauf des PLUS-Captureboards. Lesen Sie vor der Inbetriebsetzung dieses Benutzerhandbuch bitte sorgfältig durch, um alle Vorteile der Funktionen dieses Produkts zu erhalten. Nachdem Sie das Handbuch durchgelesen haben, bewah-...
-
Seite 2: Einführung
• PLUS übernimmt keinerlei Haftung für die Folgen von Hindernissen, die sich aus der Verwendung bzw. der Unmöglichkeit der Verwendung der Netzwerkfunktionen ergeben (entgangener Gewinn, Verluste aufgrund der Unterbrechung der wirt- schaftlichen Tätigkeit usw.). • PLUS übernimmt keinerlei Haftung für Fehlfunktionen, die auf die Kombination mit angeschlossenen Geräten oder auf die verwendete Software zurückführen sind, ebenso nicht für Schäden, die durch aufgehängte Geräte entstehen, usw. HINWEIS Verwenden Sie keine Klebestreifen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............G-2 Löschen von Bilddateien auf dem Captureboard G-27 Verpackungsinhalt ............ G-4 Wenn der Speicherordner auf „FTP Server“ steht ..............G-28 Teilebezeichnungen ..........G-5 Löschen von Bilddateien auf dem FTP-Server ...G-29 Vorderseite .............G-5 Verfahrensweise zur Einrichtung Eingangs-/Ausgangsanschlüsse .......G-6 des Captureboards und zu den Ändern der Gerätehöhe ...........G-7 Netzwerkeinstellungen ........... -
Seite 4: Verpackungsinhalt
Montage- und Setup-Hand- buch. Federkasten [1] Befestigungsschrauben für den Federkasten (M4 × 20) (vorü- Wandhalterungen [1 Satz] bergehend an der Haupteinheit befestigt) Das sind Halterungen für die Wandmontage der Hauptein- C-20S: 3 Schrauben, C-20W: 4 Schrauben heit. (Siehe das Montage- und Setup-Handbuch.) (Siehe das Montage- und Setup-Handbuch für Montagean- weisungen.) Obere Wandhalterungen: 2 Untere Wandhalterungen: 2 Befestigungsschrauben der Haupteinheit (M4 ×... -
Seite 5: Teilebezeichnungen
Teilebezeichnungen Vorderseite Haupteinheit Rahmenabdeckung Tafelfläche Auf der Tafelfläche werden spezielle Marker zum Zeichnen und Schreiben benutzt. Bedienfeld (Siehe Seite G-8) Federkasten Eingangs-/Ausgangsanschlüsse (siehe nächste Seite) * Befindet sich auf der Unterseite. Druckertisch Der Drucker* wird hier platziert. (Siehe das Mon- tage- und Setup-Handbuch.) * Der Drucker ist separat erhältlich. Netzadapter-Box Bewahren Sie hier die Netzadapter des Capture- * Diese Abbildung zeigt nicht die Verbindungskabel. boards und des Druckers auf. (Siehe das Monta- ge- und Setup-Handbuch.) Ständer Dieser Ständer trägt das Captureboard. (Siehe * Abhängig von dem von Ihnen gekauften Produkt kann der Drucker das Montage- und Setup-Handbuch.) separat erhältlich sein. -
Seite 6: Eingangs-/Ausgangsanschlüsse
Teilebezeichnungen Eingangs-/Ausgangsanschlüsse USB-Speicheranschluss (Typ A) Stecken Sie ein handelsübliches USB- Speichergerät hier ein. Gescannte Bilder können so gespeichert werden. (Siehe Seite G-17) Der Anschluss befindet sich auf der Unterseite der Haupteinheit. Die Zeichnungsansicht ist von unten gesehen. * Die Abbildung zeigt nicht den Drucker oder die Anschlusskabel. Netz-Anschluss Verbinden Sie diesen mit dem Netzsteckerende des Vorgesehener USB-Anschluss (Typ B) Netzadapters. (Siehe Seite G-51.) (Schließen Sie nur... -
Seite 7: Ändern Der Gerätehöhe
Teilebezeichnungen Ändern der Gerätehöhe So funktioniert die Höhenanpassung, wenn das Captureboard auf dem optionalen Ständer montiert wird. Die Ständerhöhe kann in 3 Stufen in 100-mm-Abständen eingestellt werden. ACHTUNG • Mindestens zwei Personen sollten die Haupteinheit halten. Sonst könnte die Haupteinheit herunterfallen oder umkip- pen, was zu Verletzungen führen kann. • Verriegeln Sie die Laufrollen des Ständers, indem Sie auf den unteren Teil des Verriegelungsknopfes drücken. Sonst könnte sich der Ständer bewegen, während die Haupteinheit montiert oder entfernt wird, was zu Verletzungen führen kann. • Ziehen Sie nach dem Herausziehen des Netzkabels aus der Wandsteckdose alle Verbindungskabel von den Ein- gangs-/Ausgangsanschlüssen des Gerätes ab. Wenn das Gerät ohne Abziehen der Kabel entfernt wird, könnte es umkippen und Verletzungen verursachen. -
Seite 8: Bedienfeld
Teilebezeichnungen Die Tafel wird mit 1 Bildschirm bewegt und abgelesen und das Bild Bedienfeld wird im USB-Speichergerät gespeichert. Wenn eine Verbindung zum Computer mit dem USB-Kabel besteht, Wenn Sie eine Taste drücken, drücken Sie bitte den wird das Bild im internen Speicher des Captureboards gespeichert. mittleren Bereich (die viereckige Ausbuchtung). -
Seite 9: Funktionen Des Captureboards
Spezifische Funktionen des Captureboards ⑥ ⑦ Kombination der Bilder vom Projektor mit Ausdrucken der Computerdaten auf dem handgezeichneten Daten mit dem Board verbundenen Drucker Projektor Scannen mit der C-20 Vorschaubildschirm Software der C-20 Software Drucker Kombination des Bildes auf dem Computer mit Ausdrucken eines kombinierten Bildes vom Computer auf handgezeichneten Daten des Boards dem mit dem Captureboard verbundenen Drucker Hinweis • Die Details zur Bedienung der „PLUS C-20 Software“ und zum Anschluss der Geräte finden Sie in der separaten „Software Operation Manual“. -
Seite 10: Bedienungsschritte
Bedienungsschritte Bei Verwendung als Copyboard Das Captureboard verwendet einen Bildscanner, um die Texte oder Diagramme abzulesen, die mit speziellen Markern (in vier verschiedenen Farben) aufgeschrieben wurden. Wenn die Color Print - oder B/W Print -Taste gedrückt wird, werden die Bilddaten der Tafelfläche vom Drucker ausgedruckt. Wenn ein USB-Speicher- gerät oder Computer angeschlossen ist, werden die Bilddaten der Tafelfläche durch Drücken der Save -Taste gespeichert. -
Seite 11: Bei Benutzung Als Captureboard
Das Captureboard verwendet einen CCD-Bildsensor zum Lesen der mit Spezialmarkern (in vier Farben) erstellten Zeichnungen und Beschriftungen und sammelt die Bilddateien in einem internen Speicher. Die „PLUS C-20 Software“-Software auf der mitgelieferten CD-ROM kann dazu verwendet werden, das Bild, das der Projektor auf die Tafeloberfläche projiziert, mit dem Text oder den Diagrammen, die auf die Tafeloberfläche geschrieben werden, zu kombinieren. -
Seite 12: Die Zeit Einstellen
Die Zeit einstellen Das Datum und die Uhrzeit werden beim Ausdrucken auf Papier ausgegeben und beim Speichern auf dem Captureboard und FTP-Server in den Dateiinformationen gespeichert, sie sollten also die Zeit des Capture- boards korrekt einstellen. Die Zeit kann auch mithilfe eines über ein Netzwerk verbundenen Computers eingestellt werden (wenn eine LAN-Verbindung verfügbar ist). - Seite 13 Die Zeit einstellen Wenn „F1“ angezeigt wird, drücken Sie zum Ein- stellen die Save -Taste. Die Anzeige wechselt zu „c1“ (die ersten 2 Ziffern des Jahres). Wenn im Zeiteinstellungsmodus 10 Sekunden lang keine Tasten gedrückt werden, kehrt der Modus in den „CB Setup“ -Modus zurück. Drücken Sie die Save -Taste, um zu den letzten zwei Ziffern des Jahres zu gelangen.
-
Seite 14: Drucken (Drucker Ist Separat Erhältlich)
Drucken (Drucker ist separat erhältlich) Verwenden Sie einen Drucker, um das Bild auszudrucken, das auf der Tafelfläche gezeichnet wurde. Verwenden Sie einen dazugehörigen PLUS-Drucker. Die Bedienschritte und Teilebezeichnungen können von Drucker zu Drucker voneinander abweichen. Für Ein- zelheiten zur Bedienung sehen Sie bitte in die Bedienungsanleitung Ihres Druckers. -
Seite 15: Grundlegende Druckfunktion
Drucken Grundlegende Druckfunktion Vorbereitung: Vorbereitung: Überprüfen Sie, dass die Netzadapter-Stecker von Captureboard und Dru- cker in Netzsteckdosen eingesteckt sind. Drücken Sie die ON/Standby-Taste und schalten Sie die Stromversorgung ein. Bereiten Sie den Drucker vor. (Siehe vorige Seite.) Hinweis • Warten Sie beim Einschalten der Stromversorgung nach dem Einstecken des Netzste- ckers mindestens 5 Sekunden, bevor Sie die ON/Standby -Taste drücken. • Drücken Sie die ON/Standby -Taste, um die Stromversorgung einzuschalten. Die LED des Anzeigefensters leuchtet auf. • Schalten Sie zuerst das Captureboard ein, bevor Sie den Drucker einschalten. -
Seite 16: Manueller Vorschub Der Tafelfläche
Drucken Drücken Sie zum Drucken die Color Print - oder die B/W Print -Taste. oder • Die Ablesefunktion wird für den einer Seite entsprechenden Teil durchgeführt (während die Tafelfläche geblättert wird) und die Druckfunktion wird durchgeführt. Abbruch des aktuellen Druckvorganges Wenn die ON/Standby -Taste gedrückt wird, stoppt der Ablesevorgang der Tafel und die teilweise gelesenen Bildda- ten werden gedruckt. Warten Sie, bis der Ausdruck aus dem Drucker ausgegeben wird. Hinweis • Wenn die ON/Standby -Taste gedrückt wird, während das Tafelbild eingelesen wird, wird der Druckvorgang unterbrochen und nur ein Teil des Bildes wird gedruckt. Um das Tafelbild zu verschieben, drücken Sie die Scroll/Stop -Taste nachdem das Blättern beendet wurde. • Der einer Seite entsprechende Teil wird auf A4-Papiergröße verkleinert und ausgedruckt. -
Seite 17: Verwenden Des Usb-Speichers
Verwenden des USB-Speichers Der Inhalt einer auf der Tafelfläche des Captureboards erstellten Zeichnung kann im USB-Speicher gespeichert werden. Später kann das gespeicherte Bild in einen PC eingelesen und zu einem Dokument über die Bespre- chungspunkte gemacht oder einem Dokument eingefügt werden. Wichtig • Im Lieferumfang ist kein USB-Flash-Speichergerät enthalten. Achten Sie beim Kauf eines USB-Flash-Speichergerätes auf Folgendes: 1. USB-Flash-Speichergeräte, die mit FAT16/FAT32 formatiert wurden, werden unterstützt. USB-Flash-Speichergeräte im NTFS-Format können nicht... -
Seite 18: Entfernen Des Usb-Speichergeräts
Verwenden des USB-Speichers Drücken Sie zum Speichern die Save -Taste. Die blinkende Anzeige „rotiert“ während der USB-Memory- Speicherungsfunktion fortlaufend. Anzeigefenster • Die Ablesefunktion wird für den einer Seite entsprechenden Teil durchgeführt (während die Tafelfläche bewegt wird), und die USB-Memory-Speicherung startet nach Abschluss der Bewegung. Die (5 Sekunden) blinkende „US“-Anzeige zeigt an, dass kein USB-Speicher eingesetzt ist. Setzen Sie bitte den USB-Speicher ein und drücken Sie dann die Save -Taste. -
Seite 19: Bilddateien Auf Einem Computer Speichern/Bilddateien Löschen
Verwenden des USB-Speichers Bilddateien auf einem Computer speichern/Bilddateien löschen Im Folgenden finden Sie Beispiele zur Speicherungsprozedur der Bilddateien von einem USB-Speichergerät auf die Festplatte eines PCs und zum Löschen des Ordners, wenn die USB-Speicherkapazität voll ist. (Zum Speichern und Löschen können verschiedene Methoden einschließlich der Verwendung des Explorers benutzt werden.) Informationen über die Verwendung eines PCs finden Sie in der Bedienungsanleitung Ihres PCs oder in der von Ihnen verwendeten Software. -
Seite 20: Löschen Von Bilddateien Des Usb-Speichers Mit Dem Computer
Verwenden des USB-Speichers Löschen von Bilddateien des USB-Speichers mit dem Computer Vor dem Löschen von wichtigen Bilddateien speichern Sie diese unbedingt auf dem Computer (als Datensi- cherung). Öffnen Sie „Arbeitsplatz“ (oder „Computer“) und öffnen Sie dann das Laufwerk-Symbol, das den USB-Speicher zeigt. Der Ordner „CB_Image“ enthält die Speicherdaten des Captureboards. -
Seite 21: Verwenden Des Captureboards, Das An Den Computer Angeschlossen Ist
Verwenden des Captureboards, das an den Computer angeschlossen ist Wenn das Captureboard und ein Computer mit dem USB-Kabel verbunden sind, wird das Captureboard als ein externes Speichergerät erkannt (entfernbares Gerät). Unten ist das Vorgehen zum Kopieren der Datei „CBI- mage“ von diesem Gerät auf einen Computer angegeben. Die Bilder können in den Formaten JPEG(.jpg), PNG(.png) oder PDF(.pdf) gespeichert werden, welche in den Einstellungen des Captureboards zur Auswahl stehen („CB Setup“). - Seite 22 Verwenden des Captureboards, das an den Computer angeschlossen ist Öffnen Sie am Computer „Arbeitsplatz“ und öffnen Sie von dort aus das als ein entfernbares Gerät erkannte Captureboard. (1) Doppelklicken Sie auf das Symbol „Arbeitsplatz“ (oder „Com- puter“), um es zu öffnen. (2) Wenn das Gerätesymbol für das Captureboard (als entfernba- res Gerät angezeigt) doppelt angeklickt wird, wird der interne Speicher des Captureboards geöffnet. Die Datei „CBImage“ ist die gescannte Bilddatei („.jpg“, „.png“ oder „.pdf“ entsprechend der Voreinstellung). • Der Ordner „setup“ enthält die Datei der einfachen Netz- werkeinstellungen.
-
Seite 23: Verwenden Des Captureboards, Das An Das Netzwerk Angeschlossen Ist
Wichtig • Sichern Sie stets wichtige Bilddateien des Captureboards auf einem Computer (Datensicherung). Wenn das Captureboard aus irgendeinem Grund nicht mehr funktioniert, können die gespeicherten Daten in Abhängigkeit von der Fehlfunktion verloren gehen oder nicht mehr übertragen werden. Beachten Sie bitte, dass PLUS für den Verlust der Daten nicht verantwortlich gemacht werden kann usw. • Das Captureboard funktioniert nicht ordnungsgemäß, wenn eine Firewall aktiviert ist. Die folgende Erläuterung geht davon aus, dass das LAN-Kabel angeschlossen ist und die diversen Netzwerk- einstellungen vorgenommen wurden. -
Seite 24: Drücken Sie Die Network
Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Drücken Sie die Network -Taste, um das Bild zu speichern. Die LEDs blinken beim Speichern in einer Kreisbe- wegung [Anzeigefenster] • Der Vorgang des Scannens (und Weiterblätterns) des einer Seite entsprechenden Teils der Tafelfläche wird ausgeführt und die Daten werden in dem in den Netzwerkeinstellungen angegebenen Speicherort gespeichert, sobald das Scan- nen stoppt. Anweisungen zur Auswahl des Speicherorts finden Sie unter „Netzwerkeinstellungen“ auf Seite G-40. Hinweis • In Abhängigkeit von den Bedingungen der Netzwerkkommunikation kann die Identifizierung und das Speichern eine Weile dauern. • Wenn „E8“ blinkt (etwa 5 Sekunden lang), ist „Invalid“ unter „Security Setting“ → „Network Storage“ festgelegt. (Siehe Seite G-42.) • Wenn „L1“ bis „L5“ blinkt (etwa 5 Sekunden lang), zeigt das an, dass die Netzwerkeinstellungen nicht in Ordnung sind. (Siehe Seite G-47.) • Wenn „FL“ blinkt (etwa 5 Sekunden lang), ist nicht genügend Speicherplatz auf dem Speicherort frei. Löschen Sie Bilddateien, um Spei-... -
Seite 25: Bilddateien Auf Den Computer Übertragen/Vom Computer Löschen
Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Bilddateien auf den Computer übertragen/vom Computer löschen Bilddateien, die Sie im Speicherordner gespeichert haben („Board“ oder „FTP Server“), können Sie auf Ihren eigenen Computer übertragen. Diese Funktion unterscheidet sich in Abhängigkeit vom eingestellten Speicherort der gescannten Bilder. (Siehe „Netzwerkeinstellungen“... - Seite 26 Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Klicken Sie auf das gewünschte Datum. • Die Bilddateien sind in Gruppen nach dem Datum angeordnet (das Datum der gescannten Bilddateien wird gespeichert). Des- halb wird die Datumsliste angezeigt. • Überprüfen Sie, ob „Download“ für die [Download/Delete]-Aus- wahlfläche ausgewählt ist.
-
Seite 27: Löschen Von Bilddateien Auf Dem Captureboard G
Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Löschen von Bilddateien auf dem Captureboard Wichtig • Wenn bei „Delete User Image Data“ in „Security Setting“ „Invalid“ festgelegt ist, können die Dateien nicht gelöscht werden. Das kann mit Administra- torrechten auf „Valid“ umgestellt werden. (Siehe Seite G-42.) Führen Sie die Schritte 1, 2 und 3 auf Seite G-25 aus, um zum Bildschirm für die Dateiliste zu gelan- gen. -
Seite 28: Wenn Der Speicherordner Auf „Ftp Server" Steht
Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Wenn der Speicherordner auf „FTP Server“ steht Wenn der Speicherordner auf „FTP Server“ steht, werden die gescannten Bilder auf dem FTP-Server im Netzwerk gespeichert. Übertragen Sie diese Bilder auf den Computer im Netzwerk. Nachfolgend wird erläutert, wie Sie die Dateien mithilfe des Explorers auf den Computer übertragen. Klicken Sie auf das Computersymbol oder im Startmenü... -
Seite 29: Löschen Von Bilddateien Auf Dem Ftp-Server
Verwenden des Captureboards, das an das Netzwerk angeschlossen ist Hinweis • Mit einem Webbrowser in den FTP-Server einloggen Die Verfahrensweise ist die gleiche wie bei „Wenn der Speicherordner auf „Board“ steht“ auf Seite G-25. Geben Sie jedoch zum Einloggen die IP-Adresse des FTP-Servers ein (geben Sie „ftp://“ und dann die IP-Adresse ein), und im Anmeldefenster geben Sie den Benutzernamen und das auf dem FTP-Server registrierte Passwort ein. Löschen von Bilddateien auf dem FTP-Server Wählen Sie bei Schritt 4 auf der vorigen Seite den (die) zu löschende(n) Ordner oder die Bilddatei(en) aus, klicken Sie mit der rech- ten Maustaste, um das Pulldown-Menü anzuzeigen, und wählen Sie „Löschen“. Bestätigen Sie die Sicherheitsfrage mit „Ja“. Der... -
Seite 30: Verfahrensweise Zur Einrichtung Des Captureboards Und Zu Den Netzwerkeinstellungen
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Es gibt drei Möglichkeiten, die Geräteeinstellungen vorzunehmen: die Verwendung der Bedientasten des Cap- tureboards, um die Einstellungen vorzunehmen („CB Setup“), das Vornehmen der Einstellungen mithilfe einer USB-Verbindung (SNMP-Einstellungen) und das Vornehmen der Einstellungen über LAN (erweiterte Einstellun- gen: „CB Setup“... -
Seite 31: Tabelle Der Funktionsnummern Und Einstellungen
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Tabelle der Funktionsnummern und Einstellungen Funktionsnum- Einstellungselement Beschreibung Einstellung Statusanzeigen Das Datum und die Uhrzeit werden auf dem Druckpapier ausge- Jahr, Monat, Leuchten nicht Zeiteinstellung geben und in den Dateiinformationen aufgezeichnet, wenn die Tag, Stunden, Dateien gespeichert werden. - Seite 32 Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Funktionsnum- Einstellungselement Beschreibung Einstellung Statusanzeigen Wählt aus, ob die auf dem Captureboard registrierten Informatio- Aus* Drucker nen der Kopf-/Fußzeile ausgegeben werden oder nicht. (Leuch- (Aus) „Aus“: Die Informationen der Kopf-/Fußzeile werden nicht aus- tet) gegeben. Drucker „Ein“: Die Informationen der Kopf-/Fußzeile werden ausgegeben, (Aus) (Leuch- wenn die Bilddateien ausgedruckt oder gespeichert werden.
-
Seite 33: Einfache Netzwerkeinstellungen (Über Usb)
2 Doppelklicken Sie auf das Captureboard (als entfernbares Gerät angezeigt), um den Computerdatenspeicher des Cap- tureboards zu öffnen. • U m den Betrieb des Captureboards als Gerät zu überprüfen, klicken Sie mit der rechten Maustaste auf „Arbeitsplatz“ (oder „Computer“), um das Menü anzuzeigen, und überprüfen Sie dann, dass auf „Management“ → „Gerätemana- ger“ für Windows 7 („Eigenschaften“ → „Gerätemanager“ für Windows XP) als Gerätename „PLUS Captureboard USB Device“ angezeigt wird. Verwenden Sie ein Computerprogramm (Editor usw.), um die Datei „setting.ini“ im Ordner „setup“ zu öffnen. 1 Doppelklicken Sie auf den Ordner „setup“, um ihn zu öffnen. -
Seite 34: Wenn Der Startbildschirm Des Captureboards Nicht Erscheint
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Inhalte bei einem neuerworbenen Gerät oder nach dem Zurücksetzen der Netzwerkeinstellungen IP Address=* Geben Sie die (feste) IP-Adresse ein. Subnet Mask=* Geben Sie die Subnetzmaske ein. Default Gateway=* Geben Sie falls erforderlich das Standardgateway an. Element Elementbezeichnung Einstellung Voreinstellung IP address IP Address Jeder Wert Leer Subnetzmaske Subnet Mask Jeder Wert Leer Standardgateway Default Gateway Jeder Wert Leer Speichern Sie die Einstellungsdatei „setting.ini“, überschreiben Sie dabei die existierende Datei. -
Seite 35: Erweiterte Einstellungen Vornehmen (Über Lan)
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Erweiterte Einstellungen vornehmen (über LAN) Befolgen Sie diese Verfahrensweise, um die Geräteeinstellungen des Captureboards („CB Setup“), die Netzwerkeinstellungen usw. mithilfe eines Webbrowsers des Computers vorzunehmen, wenn das Captureboard mit einem lokalen Netzwerk verbunden ist (nachfolgend als „LAN“ oder „das Netzwerk“ bezeichnet). Die Zugriffsberechtigung muss vorliegen, um die erweiterten Einstellungen vorzunehmen. Es gibt drei Berechtigungsstufen – die „Administratorrechte“, die „Benutzerrechte zum Durchsuchen der Dateiliste“ und „keine Benutzerrechte“, und die zur Auswahl stehenden Menüpunkte (einige Einstellungspunkte) sind entsprechend eingeschränkt. Registrieren Sie den Administrator und die Benutzer unter „User Setting“ auf Seite G-41. - Seite 36 Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Geben Sie die IP-Adresse des Captureboards ein. Geben Sie in die Adresszeile des Webbrowsers „http://“, gefolgt von der IP-Adresse des Captureboards, ein und drücken Sie dann die [Enter]-Taste. Wenn das Captureboard angeschlossen ist, erscheint der Startbild- schirm. Das Captureboard nach dem Kauf mit dem Netzwerk verbin- Nach dem Kauf sind die IP-Adresse und Subnetzmaske des Cap- tureboards noch nicht festgelegt. Überprüfen Sie den Abschnitt „SNMP-Einstellungen (über USB)“ (siehe Seite G-33) und legen Sie die IP-Adresse fest usw.
-
Seite 37: Auswählen Und Eingeben Optionsschaltflächen
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Nehmen Sie die Änderungen oder Einstellungen vor. Die Abbildung rechts ist ein Beispiel von dem, was möglicherwei- se angezeigt wird, hier zeigt sie die Seite „CB Setup“ an. Auswählen und Eingeben Optionsschaltflächen Einer der Auswahlpunkte kann ausgewählt werden. Wenn Sie auf klicken , wechselt es zu . Eingabefelder Wenn Sie in ein Eingabefeld klicken, wandelt sich der Mauszei- ger zu einem Zeiger für die Zeicheneingabe „ | “. Geben Sie die Zeichen in der gleichen Art und Weise ein, wie Sie es auf einem Computer machen würden. -
Seite 38: Cb Setup
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen CB Setup Auf dieser Seite werden die verschiedenen Funktionen des Captureboards festgelegt und geändert. Die Einstellungen sind die gleichen wie in der „Tabelle der Funktionsnummern und Einstellungen“ im Abschnitt über das Vornehmen von Einstellungen unter Verwendung der Bedientasten des Captureboards. (Anweisungen zur Bildschirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Menüpunkt Captureboard Einstellung/Beschreibung... -
Seite 39: Header/Footer
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Header/Footer Das ist der Bildschirm für die Registrierung der Kopf- und Fußzeilen auf dem Captureboard und für die Überprüfung des Bildes. (Anweisungen zur Bildschirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Image Select-Bildschirm Preview-Bildschirm Menüpunkt Image Select/ Einstellung/Beschreibung Voreinstellung Preview Select Header/Footer Wählen Sie aus, ob das auf dem Captureboard zu registrierende Bild Header Image eine Kopf- oder eine Fußzeile ist. Klicken Sie für Ihre Auswahl auf eine der Optionsschaltflächen. • Anweisungen zur Erstellung von Bildern finden Sie auf Seite G-45. Browse Wenn Sie auf die Schaltfläche [Browse] klicken, erscheint der Computer- — bildschirm „Dateien durchsuchen“. Wählen Sie das Bild aus und klicken Sie dann auf die Schaltfläche [OK], um es festzulegen. -
Seite 40: Network Setting
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Network Setting Nehmen Sie die Einstellungen für die IP-Adresse des Captureboards, die IP-Adresse des FTP-Servers usw. vor. (Anweisungen zur Bildschirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Menüpunkt Network Set- Einstellung/Beschreibung Voreinstellung ting IP address Ändern Sie die IP-Adresse des Captureboards. Verwenden Sie eine Jeder Wert feste IP-Adresse für das Captureboard. Wenn Sie die Netzwerkverbin- dung mithilfe des DHCP eines Routers usw. herstellen, ändern Sie die IP-Adresse auf einen Wert außerhalb dessen automatischen Adressbe- reiches. -
Seite 41: User Setting
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen User Setting Legen Sie den erforderlichen Benutzernamen und das Passwort für die Anmeldung des Administrators und des Benutzers sowie die erforderliche Nummer für das Zurücksetzen der Netzwerkeinstellungen fest. (Anweisungen zur Bildschirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Menüpunkt User Setting Einstellung/Beschreibung Voreinstellung Admin User name Wählen Sie den Benutzernamen des Administrators. admin • Geben Sie nicht mehr als 14 Zeichen ein. Bei der Anmeldung wird für den Namen Groß-/Kleinschreibung unterschieden. Admin Password Wählen Sie das Passwort des Administrators. Keine • Geben Sie nicht mehr als 14 Zeichen ein. Bei der Anmeldung wird für das Passwort Groß-/Kleinschreibung unterschieden. User Name Wählen Sie den Benutzernamen. admin Die Begrenzung für die Anzahl der Zeichen, die eingegeben werden kön- nen, ist die gleiche wie für den Benutzernamen des Administrators. Password Legen Sie das Passwort fest. Keine Die Begrenzung für die Anzahl der Zeichen, die eingegeben werden kön- nen, ist die gleiche wie für das Passwort des Administrators. Network Reset No. Das ist die Nummer, die für das Zurücksetzen der Netzwerkeinstellungen —... -
Seite 42: Security Setting
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Security Setting Diese Sicherheitseinstellungen können vorgenommen werden, um den Zugriff auf die Einstellungspunkte zu beschränken. Die Seite der Sicherheitseinstellungen kann nicht angezeigt werden, wenn nicht auf [Administrator Menu] geklickt und der Benut- zername des Administrators und dessen Passwort im erscheinenden Anmeldefenster eingegeben werden. (Anweisungen zur Bild- schirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Menüpunkt Security Set- Einstellung/Beschreibung Voreinstellung ting USB Memory Legen Sie fest, ob Sie das Speichern auf USB-Speichergeräten erlauben Valid möchten oder nicht. PC connection (USB) Legen Sie fest, ob Sie das Speichern auf einen Computerdatenspeicher Valid erlauben möchten oder nicht. Network Storage Legen Sie fest, ob Sie das Übertragen von Bilddateien für die Netz- Valid werkspeicherung (Speicherordner: „Board“ oder „FTP Server“) auf einen Computer oder FTP-Server erlauben möchten oder nicht. -
Seite 43: Disk Management Setting
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Disk management Setting Der verwendete Speicherplatz kann hier kontrolliert werden, die Festplatte kann hier überprüft und formatiert werden. (Anweisungen zur Bildschirmanzeige finden Sie unter „Grundeinstellungen“ Schritt 3 auf Seite G-36.) Menüpunkt Disk manage- Einstellung/Beschreibung Voreinstellung ment Setting Disk Usage Hier wird der verwendete Speicherplatz des Netzwerkspeichers (in Pro- — zent) angezeigt. Disk Check Wenn Sie auf die Schaltfläche [Disk Check] klicken, startet die Überprü- — fung des Netzwerkspeichers. Wenn die Überprüfung abgeschlossen ist, werden deren Ergebnisse angezeigt. Wenn eine Warnmeldung erscheint, sollten Sie die Festplatte formatie- ren. Disk Format Wenn Sie auf die Schaltfläche [Disk Format] klicken, wird die Festplatte — formatiert. -
Seite 44: Zurücksetzen Der Netzwerkeinstellungen
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Zurücksetzen der Netzwerkeinstellungen Verwenden Sie die Tasten auf dem Captureboard, um die Netzwerkeinstellungen auf ihre Voreinstellungen zurückzusetzen. Folgende Einstellungspunkte werden zurückgesetzt: A dmin User name, Admin Password, User Name, Password, IP Address, Subnet Mask, Default Gateway, Folder for saving, FTP User Name, FTP Pass- word, FTP Server IP Address, FTP Server Port, FTP Save Directory Name Wichtig • Nach dem Zurücksetzen können die Netzwerkeinstellungen nicht wiederhergestellt werden. Drücken Sie die ON/Standby -Taste und gleichzeitig die Net- work -Taste. -
Seite 45: Erstellung Und Registrierung Der Kopf- Und Fußzeilen
Verfahrensweise zur Einrichtung des Captureboards und zu den Netzwerkeinstellungen Erstellung und Registrierung der Kopf- und Fußzeilen Mit der Kopf-/Fußzeilen-Funktion können Sie Ihren Unternehmensnamen, das Logo usw. an der Ober- oder Unterseite der gescann- ten Bilder für das Ausdrucken oder die Anzeige einblenden. Das Datum und die Uhrzeit werden oben rechts in der Kopfzeile platziert. Erstellung der Bilder für die Kopf- und Fußzeilen Verwenden Sie Ihre Bildbearbeitungssoftware, um eine JPEG-Datei zu erstellen. Erstellen Sie das Bild mit den nachfolgenden Auflösungen. Max. Größe für Kopfzeilenbilder: 1248 × 110 Punkte * Bildformat: JPEG Max. Größe für Fußzeilenbilder: 1248 × 40 Punkte Bildformat: JPEG * Wird auch als „Pixel“ bezeichnet. Hinweis • Auch wenn die Auflösung des Bildes innerhalb des erlaubten Bereiches liegt, kann es vorkommen, dass der obere und untere Rand des Bildes nicht angezeigt werden können. Position der Bildanzeige Die Bilder werden ungefähr in der Mitte der horizontalen Richtung angezeigt. In vertikaler Richtung werden sie an dem Bereich des gescannten Bildes ausgerichtet. Berücksichtigen Sie das bei der Erstellung Ihrer Bilder, wenn sie kleiner als die maximale Größe sind. Vorschläge für die Bildbearbeitung Scannen Sie die Logodaten mit einem Bildscanner ein, speichern Sie diese als Bilddaten auf Ihrem Computer, beschneiden Sie dann das Bild oder passen Sie die Bildgröße an, damit das Bild in die angegebene Auflösung passt, und speichern Sie diese neuen Daten. -
Seite 46: Bedeutung Von Fehlermeldungen
• Haben Sie auf die ON/Standby -Taste gedrückt, • Ein USB-Speichergerät ist an der Haupteinheit fließt...Warnung, dass die Entfernung des während das USB-Speichergerät noch in die Haupt- angeschlossen. Wenn das USB-Speichergerät ent- USB-Speichers vergessen wurde einheit eingesteckt war? fernt wird, wird die Stromversorgung abgeschaltet und die Einheit tritt in den Standby-Modus. Bleibt das Problem bestehen, wenden Sie sich bitte an Ihr Verkaufsbüro, einen Händler oder ein Geschäft von PLUS Corporation in Ihrer Nähe. G-46... -
Seite 47: Fehler Des Netzwerks (Der Haupteinheit)
Bedeutung von Fehlermeldungen Fehler des Netzwerks (der Haupteinheit) Fehleranzeigennummer Problem und Lösung LAN-Kabel nicht • Es ist kein Kabel mit dem LAN-Anschluss • Verbinden Sie das LAN-Kabel ordnungs- verbunden verbunden. gemäß. Fehler bei der • Der Benutzername oder das Passwort ist • Geben Sie den richtigen Benutzerna- Erkennung des falsch. -
Seite 48: Fehlersuche
Kabel einwandfrei angeschlossen wurde. board nicht. • Ist das Captureboard über einen USB-Hub am PC angeschlossen? (Schließen Sie das Captureboard direkt am USB-Anschluss des PC an.) Das Datum ist nicht aktualisiert. • Die Batterie des Captureboards ist leer. Wenden Sie sich an das Geschäft, wo Sie sie gekauft haben. * Bleibt das Problem bestehen, wenden Sie sich bitte an Ihr Verkaufsbüro, einen Händler oder ein Geschäft von PLUS Corporation in Ihrer Nähe. Zustand Bitte überprüfen Das Captureboard schaltet sich ein, aber • Überprüfen Sie, ob der Netzstecker des Druckers (Gleichstrom-Stecker) der Drucker nicht. sicher eingesteckt ist. Wenn der Strom sich dennoch nicht einschaltet, trennen Sie die Netzad- apter-Box ab und überprüfen Sie, ob der Netzadapter-Seitenstecker des... -
Seite 49: Testdruck
Überprüfen Sie den Ausdruck • Wurde jede der farbigen Zeilen gleichmäßig gedruckt? • Fehlen Punkte, gibt es leere Zeilen, Zeilen, in denen die Tinte dünner ist als in anderen usw.? Maßnahme • Wenn die Düse teilweise verstopft ist, reinigen Sie sie. • Wenn die Qualität des Ausdrucks sich nicht verbessert, obwohl die Düse gereinigt wurde, wischen Sie die Tinte auf der Oberfläche der Düse ab. Weitere Einzelheiten finden Sie in dem mit dem Drucker ausgelieferten „Benutzerhandbuch“. * Beachten Sie bitte die Informationen in Ihrem Druckerhandbuch über Druckerprobleme, Druckerwartung und die auf das Dru- cken bezogenen Details. Aktualisierung des internen Programms des Captureboards Anweisungen zur Aktualisierung des Programms und zum Download der aktuellen Version finden Sie auf der PLUS-Webseite. G-49... -
Seite 50: Technische Daten
Technische Daten BOARDTYP (Modellname) Standard (C-20S) Breite Ausführung (C-20W) Installationsmethode Selbststehend (T-förmige Füße) oder Wandmontage Außenabmessungen (T--förmige 1480(B) × 675(T) × 1947(H)*² mm 1980(B) × 675(T) × 1947(H)*² mm Füße*¹) Form Gewicht der Haupteinheit 20 kg*³ 25 kg*³ Gewicht der T-förmigen Füße 12,5 kg Tafelgröße... -
Seite 51: Anhang
Anhang Anschluss- und Verkabelungsdiagramm • Das Anschluss- und Verkabelungsdiagramm unten wird hier zur Überprüfung der Anschlüsse wiedergegeben. [Anschlussdiagramm von Captureboard und Drucker] Computer Captureboard Vorderseite Zum USB-Anschluss Zum PC-spezifischen USB-Anschluss USB-Kabel (dem Captureboard beigefügt: 3 m) Zum Drucker-Anschluss Zum Gleichstrom-Eingang (DC INPUT) USB-Kabel (im Lieferumfang des Druckers enthalten) Zum USB-Anschluss Drucker Zum Gleichstrom-Anschluss Wechselstrom- Wechselstrom-Netzadapter Netzadapter des Druckers (im Lieferumfang enthalten) (im Lieferumfang des Druckers enthalten) Zur Wandsteckdose * Das Aussehen des Druckers dient ausschließlich Illustrationszwecken. Hinweis • Die Netzadapter von Zubehörteilen und Druckern, die für den Betrieb zugelassen sind, können von den im Anschlussdiagramm dargestellten abwei- chen (möglicherweise sind sie ein- oder angebaut). • Wenn „Print from Captureboard printer“ in den Geräteeinstellungen des Captureboards („CB Setup“) auf „Enable“ steht Wenn der Computer und das Captureboard miteinander verbunden sind, werden Sie gebeten, den Druckertreiber zu installieren. - Seite 52 26-4644-11B...
