Halter Einbauen - Webasto Thermo Top C Einbauanleitung

Doblò

Halter einbauen

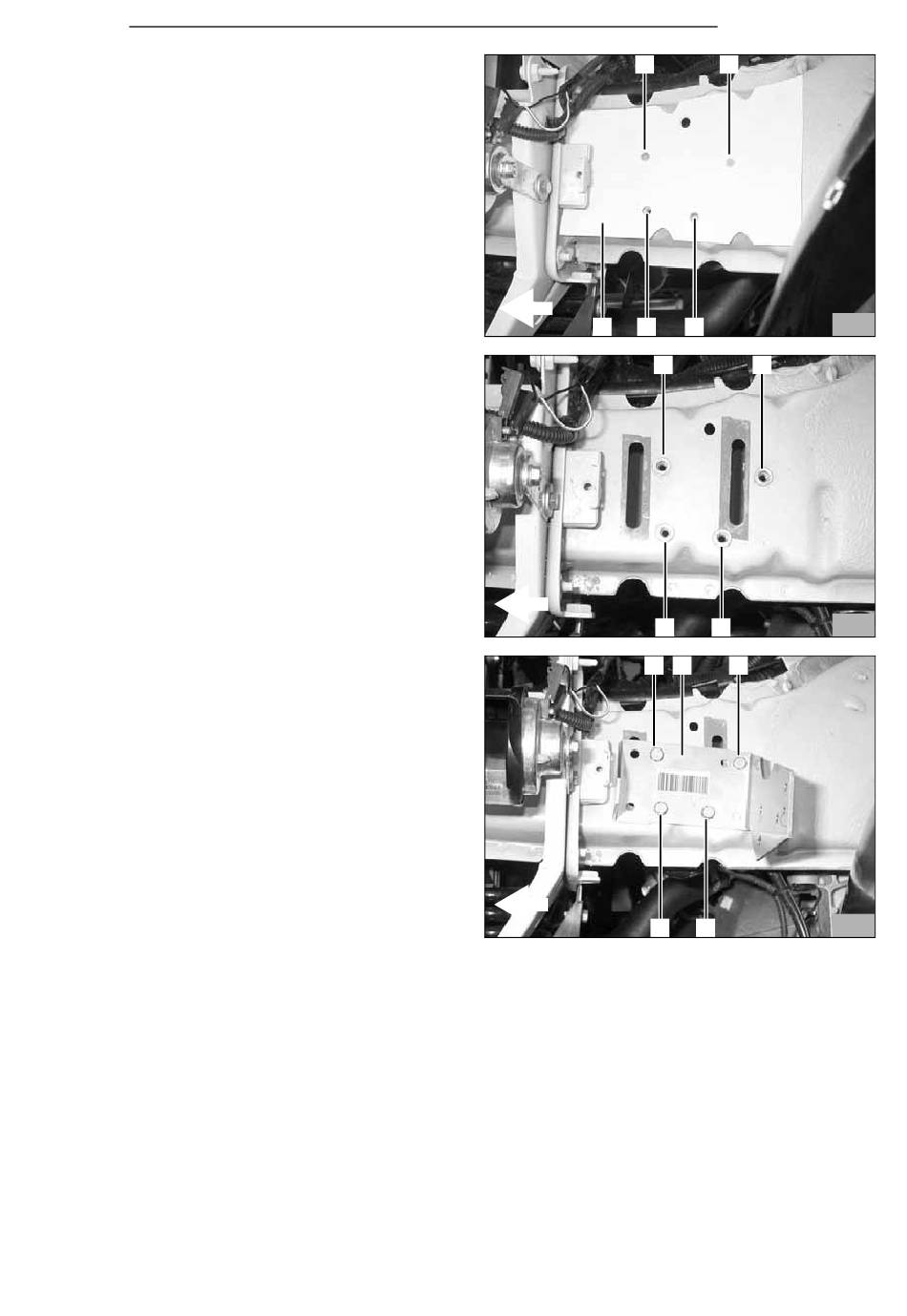

- Beiliegende Schablone (11/5) gemäß Bild 11 am
Längsträger auflegen
- Lochbild (11/1,2,3,4) auf Längsträger übertragen
- Schablone (11/5) wieder abnehmen
- Vier Bohrungen Ø 9,0mm (12/1,2,3,4) bohren
- Einnietmuttern M6 (12/1,2,3,4) gemäß Bild 12 in die
Bohrungen einsetzen
- Halter (13/2) gemäß Bild 13 mit vier Schrauben
M6x20 (13/1,3,4,5) und Federringen befestigen
