Mechanischer Zusammenbau

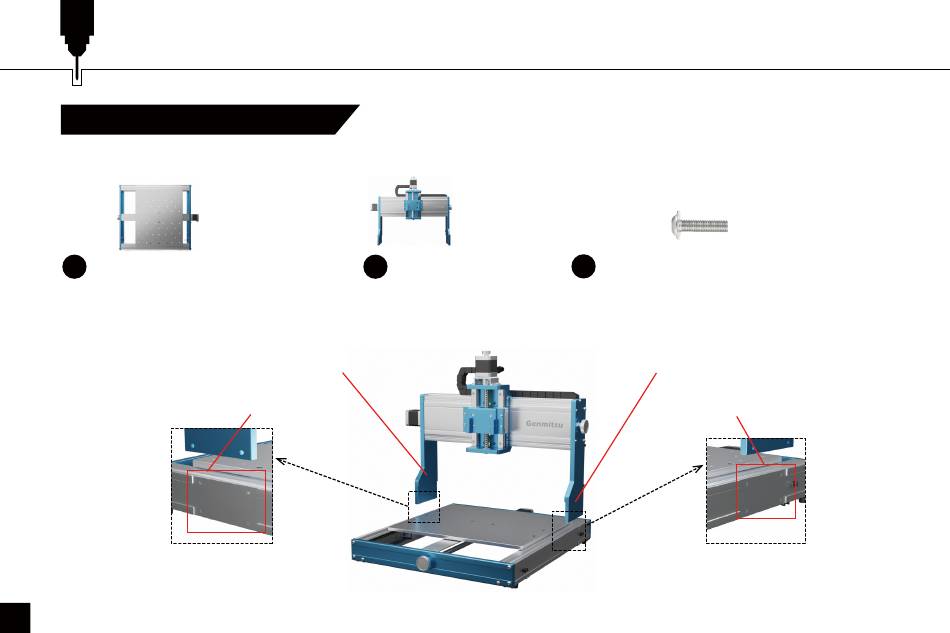

SCHRITT 1 Montage der X-Achse
Was wird benötigt:
01
XY-Achsen Baugruppe
02
XZ-Brücke
25
(8) M5×20 Linsenkopf-Schraube
1. Stellen Sie die XZ-Brücke auf und positionieren Sie sie an den dafür vorgesehenen Aussparungen über der XY-Achsen Baugruppe.
Lassen Sie die XZ Brücke nun langsam ab, bis sie in die Aussparung der Plattform einrastet/anliegt.
Vertikaler Träger
Vertikaler Träger
Aussparung
Aussparung
42
