配線

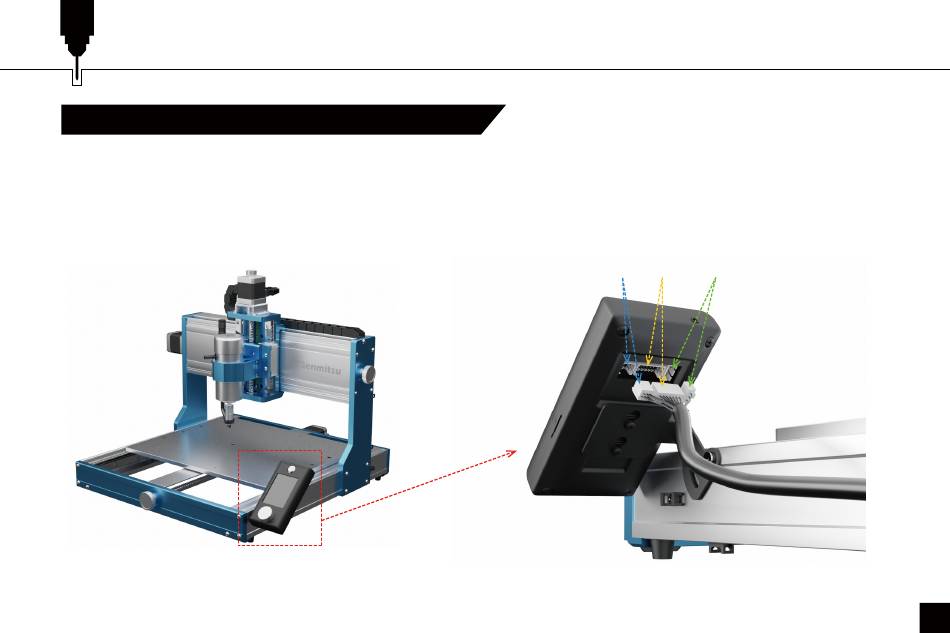

1. オフラインコントローラーを制御ボードに接続します
アルミフレームの底面に沿って3本のケーブルが伸びており、図のようにオフラインコントローラー背面の
ワイヤーコネクターI/Fに対応します。コネクタは3pin、14pin、6pinの3つです。
ヒント: 取り付けI/Fは逆挿入を防止するように設計されています。無理な抜き差しはしないでください。
6pin 14pin 3pin
