装置組立

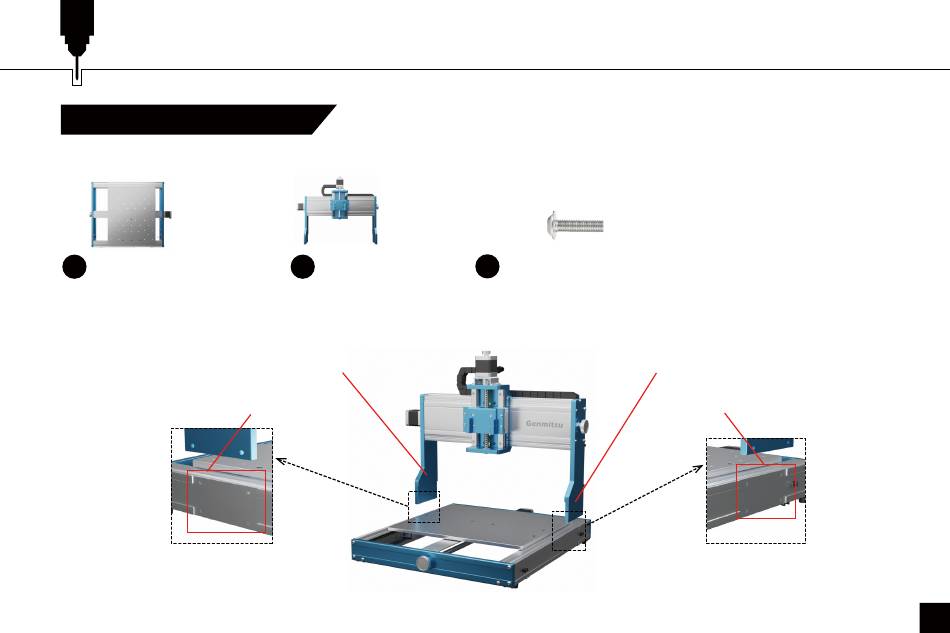

STEP 1 X軸ASSYを組み立てます
必要なもの：
01 XY軸基台ASSY 02 XZ軸ASSY 25 (8)M5x20六角穴なべねじ
1. XZ軸ASSY両端の垂直板を位置合わせします。
XY軸基台ASSY両側面の切り欠き位置に、垂直板をゆっくり嵌め合わせます。
垂直板 垂直板
切り欠き 切り欠き
