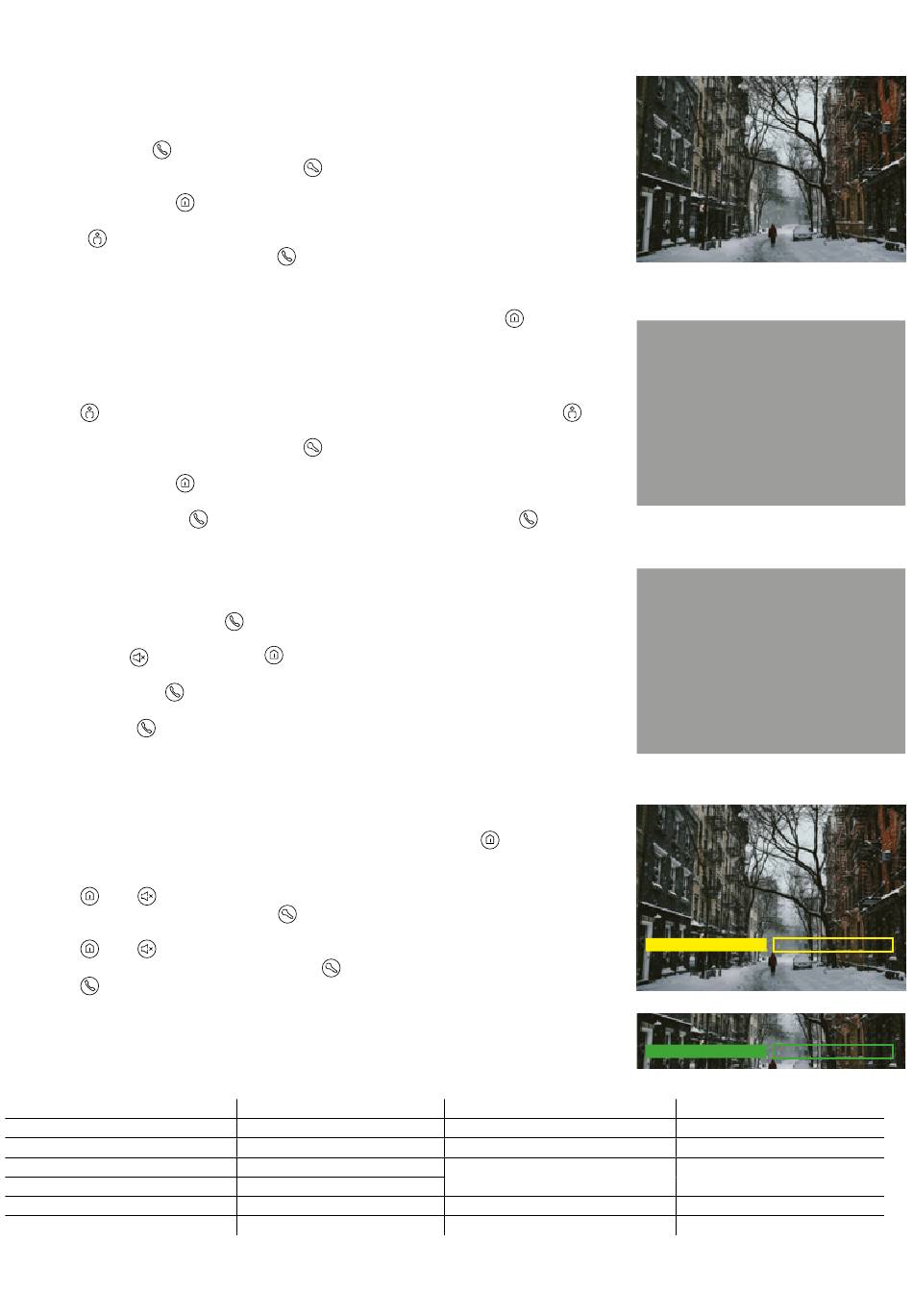

7) ALLARME PORTA APERTA
Quando l'ingresso d'allarme "GS" presente sulla postazione esterna è sbilanciato da più di 2 minuti, il dispositivo emette una segnalazione ottica (il led lampeggia alternativamente di colore rosso
e verde) per segnalare che la porta è stata dimenticata aperta.
Nota: la segnalazione di porta aperta è inviata a tutte le postazioni interne dell'impianto; per bloccare la segnalazione è necessario provvedere alla chiusura della porta ad essa associata.
8) RISPOSTA AD UNA CHIAMATA
1. Quando un visitatore preme un pulsante della postazione esterna, viene inoltrata una chiamata a quell'Utente.
Contestualmente il campanello della postazione interna selezionata suonerà.
2. Il residente può premere per rispondere alla chiamata
3. Durante la chiamata il residente può premere brevemente
postazione esterna); una pressione prolungata dello stesso tasto attiverà la 2^ uscita della postazione esterna.
Una breve pressione del tasto
Dopo 5 s dall'apertura porta la chiamata verrà automaticamente chiusa.
4. Premendo è possibile spostare la visualizzazione su una video-camera di estensione, se presente.
5. Il residente può interrompere la chiamata premendo
9) CHIAMATA PORTINERIA
Quando la postazione interna è in Stand-By il residente può chiamare la portineria se presente premendo
Nota: alla postazione interna "portineria" deve essere assegnato l'indirizzo 200.
10) MONITORAGGIO
1. Premere per monitorare la postazione esterna. Se sono installate più postazioni esterne, premere nuovamente
accedere alla successiva postazione.
2. Durante la chiamata il residente può premere brevemente
sulla postazione esterna); una pressione prolungata dello stesso tasto attiverà la 2^ uscita della postazione esterna.
Una breve pressione del tasto
Dopo 5 s dall'apertura porta il monitoraggio verrà automaticamente chiuso
3. Durante il monitoraggio premere
la comunicazione.
11) CHIAMATA INTERCOMUNICANTE
In modalità Stand-By, premere brevemente
1. Premere il pulsante (SU) per incrementare o
chiamare. Una pressione prolungata dello stesso pulsante incrementa/diminuisce velocemente il numero (min 001 max 200).
2. Premere, quindi, il pulsante
di chiamata in corso.
3. Premere brevemente per chiudere la pagina
12) IMPOSTAZIONI VIDEO
Quando il dispositivo è nello stato di suoneria attiva / Monitoraggio / Chiamata in corso, premere a lungo
menù di impostazione del video.
1. Premere (GIÙ) o (SU) per scegliere su quale parametro si vuole agire: LUMINOSITÀ, CONTRASTO o COLORE
2. Dopo aver scelto il parametro da impostare premere
3. Premere (GIÙ) e (SU) per diminuire o aumentare il valore dello specifico parametro (LUMINOSITÀ, CONTRASTO,
COLORE) in un campo da 1 a 10. Per salvare il valore premere
4. Premere per uscire dal menù. Il dispositivo uscirà dal menù anche se non ci sono operazioni entro 5 s.
13) CARATTERISTICHE TECNICHE
Tensione di lavoro
Tensione massima di lavoro
Assorbimento in esercizio
Assorbimento in stand-by
Dimensioni (L x H x P)
Dimensioni LCD
Risoluzione
PER SCARICARE IL MANUALE COMPLETO DEL SISTEMA 2 FILI SCANSIONA IL CODICE QR RIPORTATO NELLA PAGINA DEI DISEGNI
per aprire la porta/cancello (1^ uscita ad alta energia sulla
attiverà l'uscita sul relè ausiliario, se presente.
.
per aprire la porta/cancello (1^ uscita ad alta energia
attiverà l'uscita sul relè ausiliario, se presente.
per comunicare con il dispositivo monitorato, premere nuovamente
per accedere alla chiamata intercomunicante:
(GIÙ) per diminuire il numero dell'indirizzo del posto interno che si vuol
(OK) per avviare la chiamata. Il dispositivo attiverà un tono di feedback per segnalarne lo stato
(OK). La barra del cursore cambierà il proprio colore da giallo a verde
(OK); il prossimo parametro verrà proposto automaticamente.
30V
DC
32V
DC
170 mA max @ 30 V
DC
7 mA max @ 30 V
DC
120 x 180 x 19,5 mm
4,3 pollici
480 x 272 pixel
per
per terminare
per accedere al
Temperatura di funzionamento
Altitudine max.
N. max di dispositivi installabili
Montaggio
Grado di protezione
Classe ambientale secondo EN 62820-1-1
Interfaccia di chiamata
INDOOR : 200
Interfaccia di chiamata portiere
INDOOR : 001
DOWN OK UP
Chiamata Intercomunicante
BRIGHTNESS 5/10
DOWN OK UP
Interfaccia di impostazione LUMINOSITA' video
BRIGHTNESS 5/10
Da -10°C a +55°C
2000 m s.l.m.
4
Su scatole da incasso installate
verticalmente, con il supporto in dotazione
IP20 (IP40 quando installato)
CLASSE III
BACK
BACK
