Montageanleitung

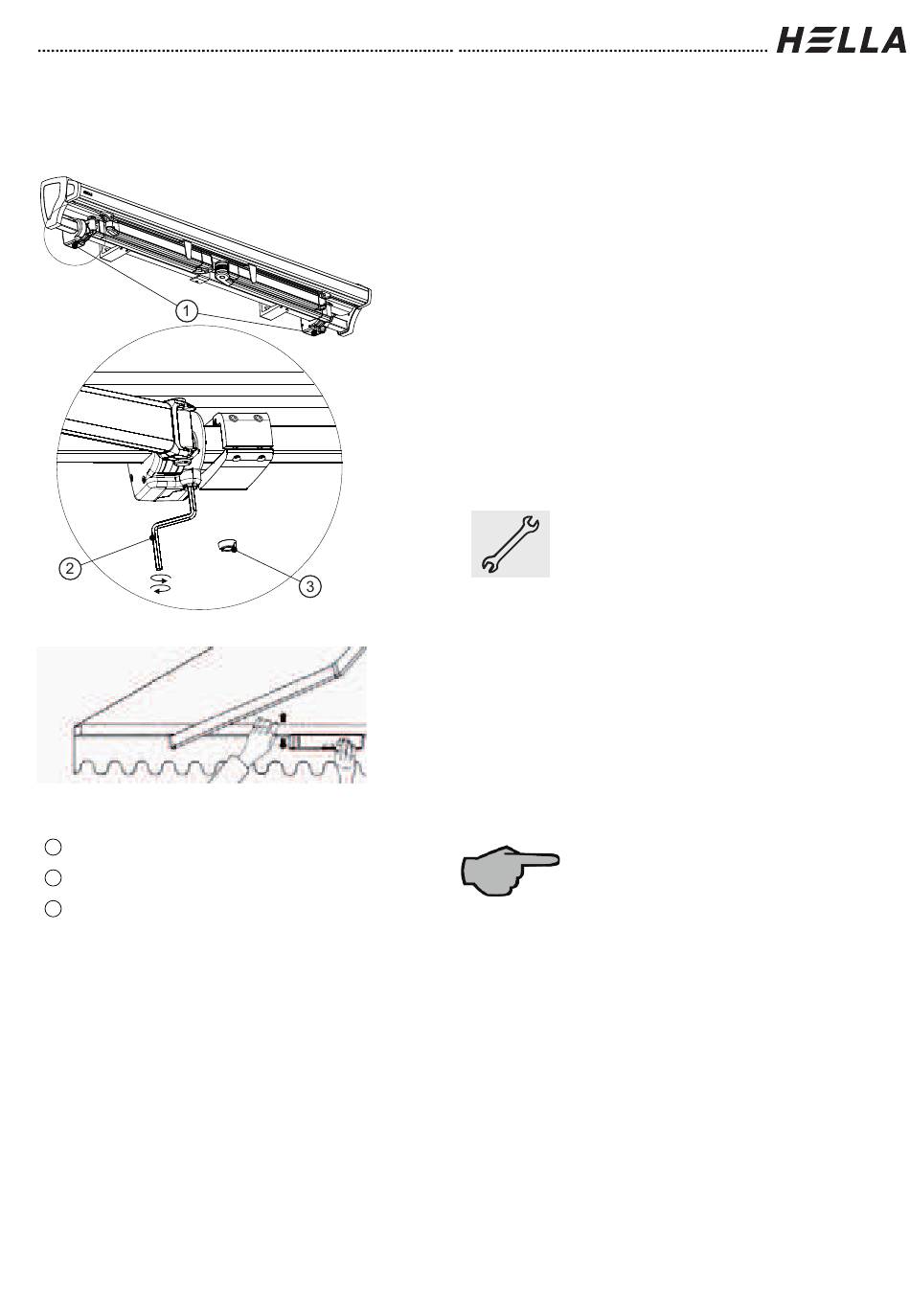

Ausrichten der Markise
Legende
Verstelleinheit
1
Innensechskantschlüssel
2
Abdeckung
3
26
Technische Änderungen vorbehalten – Ausgabe
September/2023
Neigungsverstellung mit Variomatik-
Armlager
VIVA Gelenkarmmarkisen sind mit einem
Armlager zur Neigungsverstellung
ausgestattet.
Der Neigungswinkel beträgt im
Auslieferungszustand ca. 15° und ist über
eine Stellspindel nachträglich von ca. 0° bis
40° verstellbar.
Die waagrechte Lage des Ausfallprofils ist
werkseitig eingestellt.
Sollte eine Veränderung notwendig sein,
gehen Sie wie nachfolgend beschrieben vor:
Fahren Sie die Markise ca. 1
bis 1,5 m aus.
Entfernen Sie die Abdeckung
von der Öffnung der
Verstelleinheit.
Führen Sie den beiliegenden
Innensechskantschlüssel in
die Öffnung der Verstelleinheit.
Durch Drehen des
Innensechskantschlüssels
hebt oder senkt sich der
Gelenkarm.
Der jeweilige Arm lässt sich
einfacher einstellen, wenn eine
zweite Person das Ausfallprofil
unterstützt.
Gehen Sie an der zweiten
Verstelleinheit analog vor.
Kontrollieren Sie mithilfe einer
Wasserwaage die korrekte
Einstellung.
