Montage- und Bedienungsanleitung
Diese Anleitung muss vor
Montage und Bedienung
gelesen werden!

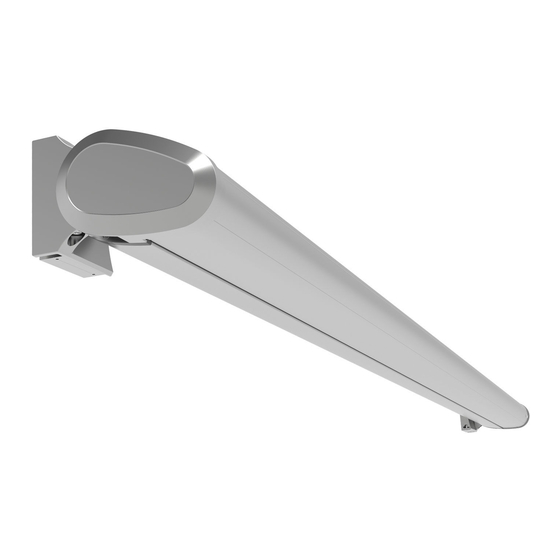

Kassettenmarkise CLEO 5530
Bedienungsanleitung
Montage- und Bedienungsanleitung
Vorbemerkungen HELLA
Kassettenmarkise CLEO 5530
Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit
modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist.
Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die
Bedienung.
Für autorisiertes Fachpersonal
Für den Endkunden (Nutzer)
Folgende Symbole unterstützen Sie bei Montage oder Bedienung und fordern zu einem
sicherheitsbewussten Handeln auf:
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung
Gefahren für den Benutzer bestehen.
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung
Beschädigungen am Produkt möglich sind.
Dieses Symbol
kennzeichnet
Anwendungshinweise oder
nützliche Informationen
Achtung!
Dieses Symbol kennzeichnet Verletzungs- oder Lebensgefahr durch
einen Stromschlag.
Dieses Symbol kennzeichnet Bereiche am Produkt, zu denen Sie wichtige
Informationen in dieser Montageanleitung finden.
Achtung!
Dieses Symbol kennzeichnet eine mögliche Verletzungsgefahr durch
Quetschen.
Dieses Symbol
kennzeichnet die Reinigung
des Produktes.
4
Technische Änderungen vorbehalten – Ausgabe Juli/2023
Dieses Symbol fordert Sie
zu einer Tätigkeit auf.
Dieses Symbol
kennzeichnet die Wartung
und Reparatur des
Produktes.
Montage- und Bedienungsanleitung
Inhaltsverzeichnis
Vorbemerkungen HELLA Kassettenmarkise CLEO 5530.....................................................4
Allgemeine Hinweise ............................................................................................................5
CE Kennzeichnung...............................................................................................................6
Sicherheitshinweise..............................................................................................................7
Verwendungszweck............................................................................................................11
Pflege, Wartung und Reparatur..........................................................................................12
Bedienungsanleitung..........................................................................................................15
Vor der Montage.................................................................................................................17
Übersicht Kassettenmarkise CLEO 5530 ...........................................................................18
Übersicht Konsolentypen....................................................................................................19
Wand- / Deckenkonsolenmontage .....................................................................................20
Montage auf Beton .............................................................................................................22
Montage auf Beton bis 60 mm WDVS ................................................................................23
Montage auf Beton 60-200 mm WDVS ..............................................................................24
Montage auf Mauerwerk.....................................................................................................25
Montage auf Mauerwerk 60-170 mm WDVS ......................................................................26
Montage auf Holz ...............................................................................................................27
Montage auf Holz 60-170 mm WDVS.................................................................................28
Markisenmontage...............................................................................................................29
Ausrichten der Markise.......................................................................................................31
Elektrische Inbetriebnahme und Übersichtstabelle Leistungen ..........................................37
Ansteuerrichtlinien für elektrische Anlagen.........................................................................38
Anschlussplan für Motoren mit ONYX.NODE.....................................................................40
Anschlussplan für Motoren mit Somfy io ............................................................................41
Anschlussplan für Motoren mit elero Funk .........................................................................42
Anschlussplan für Motoren mit Schalterbedienung ............................................................43
Bedienungsanleitung und Konfiguration mit ONYX ............................................................44
Bedienungsanleitung und Konfiguration mit Somfy ............................................................45
Inbetriebnahme/Funktionskontrolle ....................................................................................46
Einstellung - Somfy Eolis 3D Funk-Windsensor .................................................................47
Einstellung - elero Protero 868 Funk-Windsensor ..............................................................47
Einstellung - ONYX.TAG wind Funk-Windsensor...............................................................48
Demontage und Entsorgung...............................................................................................49
Übergabeprotokoll (für den Monteur)..................................................................................50
Übergabeprotokoll (für den Nutzer) ....................................................................................51
