Montage- und Bedienungsanleitung
Diese Anleitung muss vor
Bedienung und Montage
gelesen werden!

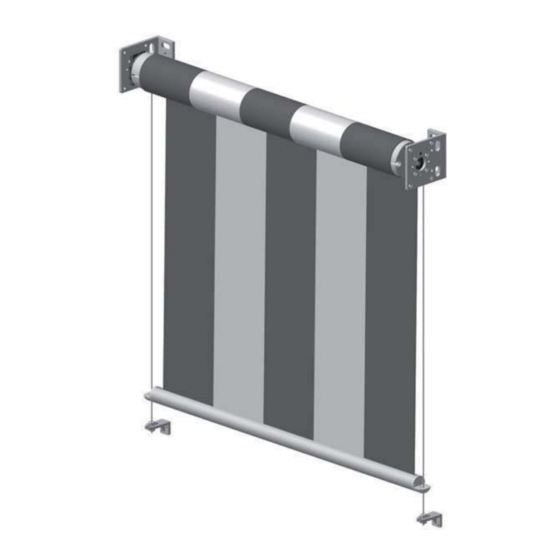

Senkrecht- bzw. Loggiamarkise
Bedienungsanleitung
Montageanleitung (ORIGINAL)
Montage- und Bedienungsanleitung
Vorbemerkungen HELLA
Senkrecht- bzw. Loggiamarkise
Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit
modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist.
Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Be-
dienung.
Für autorisiertes Fachpersonal
Für den Endkunden (Nutzer)
Folgende Symbole unterstützen Sie bei Montage oder Bedienung und fordern zu einem
sicherheitsbewussten Handeln auf:
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Ge-
fahren für den Benutzer bestehen.
Achtung!
Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Be-
schädigungen am Produkt möglich sind.
Dieses Symbol kennzeichnet Anwendungshinweise oder nützliche In-
formationen
Dieses Symbol fordert Sie zu einer Tätigkeit auf.
Achtung!
Dieses Symbol kennzeichnet Verletzungs- oder Lebensgefahr durch
einen Stromschlag.
Dieses Symbol kennzeichnet Bereiche am Produkt, zu denen Sie wich-
tige Informationen in dieser Montageanleitung finden.
Technische Änderungen vorbehalten - Ausgabe Mai/2016
Montage- und Bedienungsanleitung
Inhaltsverzeichnis
Vorbemerkungen HELLA Senkrecht- bzw. Loggiamarkise ................................................... 1
Allgemeine Hinweise ............................................................................................................ 3
CE Kennzeichnung ............................................................................................................... 4
Sicherheitshinweise .............................................................................................................. 5
Verwendungszweck.............................................................................................................. 7
Pflege, Wartung und Reparatur ............................................................................................ 8
Bedienungsanleitung .......................................................................................................... 11
Vor der Montage ................................................................................................................. 13
Senkrechtmarkise SM 101 ................................................................................................. 14
Senkrechtmarkise SM 102 ................................................................................................. 16
Senkrechtmarkise SM 103 ................................................................................................. 18
Senkrechtmarkise SM 104 ................................................................................................. 19
Loggiamarkise LM .............................................................................................................. 20
Herstellen der Durchführungen für den Antrieb .................................................................. 21
Montage Konsolen ............................................................................................................. 22
Einhängen der Tuchwelle ................................................................................................... 24
Montage Führungsschienen ............................................................................................... 25
Montage Ausfalleinheit ....................................................................................................... 29
Montage Ausfallarme.......................................................................................................... 33
Montage gekuppelte Anlagen ............................................................................................. 35
Montage Leitrohr (Windsicherung) ..................................................................................... 38
Ansteuerrichtlinien für elektrische Anlagen ......................................................................... 39
Anschlussvorschriften für Motorantrieb .............................................................................. 40
Inbetriebnahme / Funktionskontrolle................................................................................... 44
Demontage ......................................................................................................................... 45
Übergabeprotokoll (für den Monteur).................................................................................. 46
Übergabeprotokoll (für den Nutzer) .................................................................................... 47
Montage- und Bedienungsanleitung
Vorbemerkungen HELLA Senkrechtmarkise
Montagewinkel
Die Abbildungen in dieser Anleitung beziehen sich alle auf den Montagewinkel mit der Art.
Nr.: 03320501 (neue Version). Dieser kommt seit 04/2009 zum Einsatz.
Bis dahin wurden die Senkrecht- bzw. Loggiamarkisen mit dem Montagewinkel Art. Nr.
MA050501 (alte Version) ausgeliefert.
Die Definition der Fertigbreite bzw. Fertighöhe wird dadurch nicht beeinflusst. Lediglich die
Schenkelmaße der Winkel sind unterschiedlich (siehe auch untenstehende Abbildungen)!
Auch die hier beschriebene Montage ist für beide Varianten des Montagewinkels zutref-
fend.

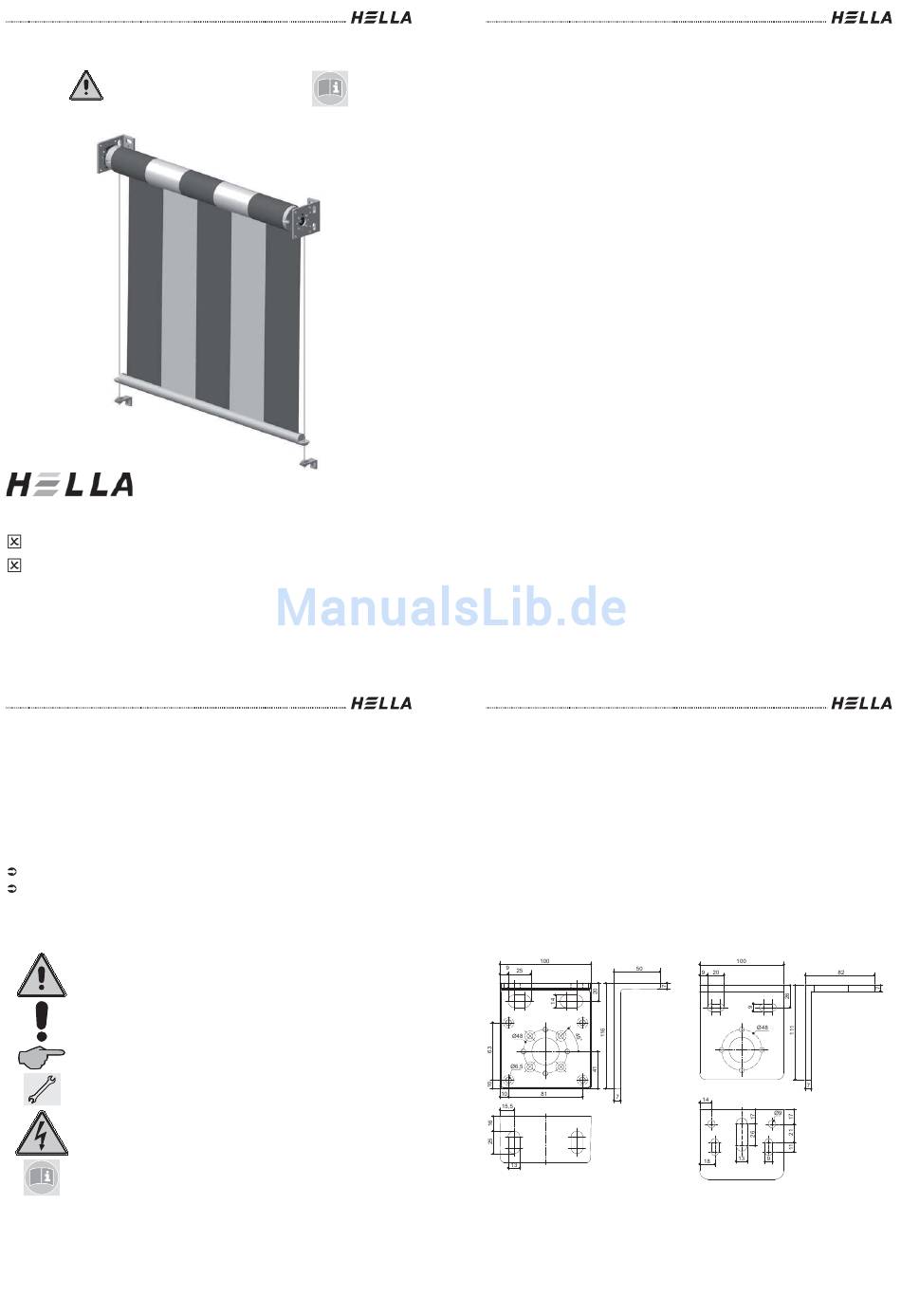

Montagewinkel - „neue Version"
Art.Nr.: 03320501
1
2
Technische Änderungen vorbehalten - Ausgabe Mai/2016
Montagewinkel - „alte Version"
Art.Nr.: MA050501
