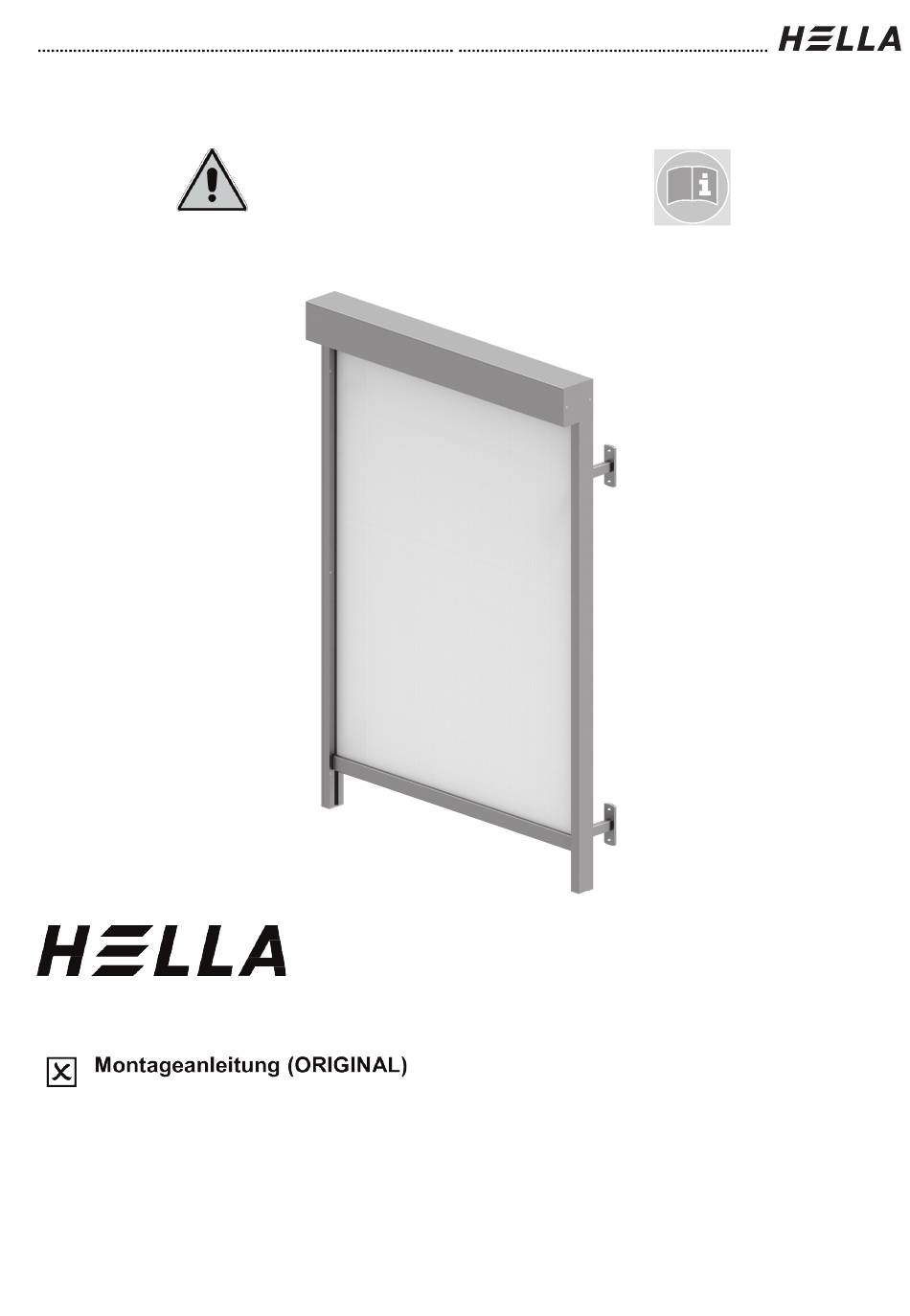

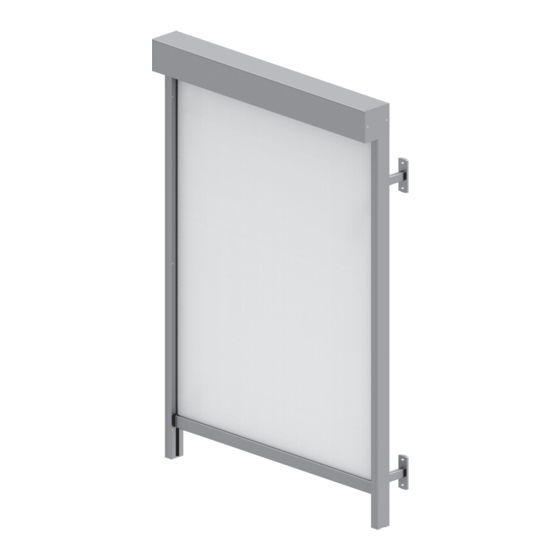

  • Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Vorbau-Markise VM07 protect...

  • Seite 2: Inhaltsverzeichnis

    Vor der Montage ........................4 Teilebezeichnung VM07 protect ................... 9 Teilebezeichnung VM07 protect - Standard-Führungsschiene 32x49 mm ......13 Teilebezeichnung VM07 protect - Führungsschiene 44x49 mm für Kurbelantrieb ..... 14 Teilebezeichnung VM07 protect - Standard-Führungsschiene 32x55 mm ......15 Antriebsdurchführung ......................16 Montagevarianten Montage mit Abstandhalter ..............

  • Seite 3: Vorbemerkungen Hella Vorbau-Markise Vm07 Protect

    Vorbemerkungen HELLA Vorbau-Markise VM07 protect Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.

  • Seite 4: Vor Der Montage

    Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
  • Seite 5 Montageanleitung Vor der Montage Einzelmontage Überprüfung der Bestellangaben: Bestellmaße: Fertigbreite (Bestellbreite) Fertighöhe (Bestellhöhe) Fertigbreite = Außenkante Führungsschiene Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 6 Montageanleitung Vor der Montage Kombination Überprüfung der Bestellangaben: Bestellmaße: Fertigbreite (Bestellbreite) Fertighöhe (Bestellhöhe) Fertigbreite = Außenkante Führungsschiene Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 7 Montageanleitung Vor der Montage Definition des Kabelaustrittes für den Antrieb Kabelaustritt oben Q 100 / 115 / 130 Q 85 Kabelaustritt hinten E 100 / 115 / 130 Kabelaustritt vorne R 130 Kabelaustritt oben Kabelaustritt vorne Kabelaustritt hinten Ausführung mit Kabelpeitsche Hirschmann-Stecker im Kasten Technische Änderungen vorbehalten –...
  • Seite 8 Montageanleitung Vor der Montage Antriebsseite links oder rechts (von innen gesehen): Linksroller Rechtsroller Legende Antriebsseite links Antriebsseite rechts Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 9: Teilebezeichnung Vm07 Protect

    Montageanleitung Teilebezeichnung VM07 protect Übersicht Kastengröße E 100 Q 85 Q 100 Q 115 E 115 R 130 E 130 Q 130 Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 10 Montageanleitung Teilebezeichnung VM07 protect Kasten schematisch Quadratisch Q85, Q100, Q115, Q130 Legende Kugellager Motorlager Teleskopwalzenkapsel federbelastet Kopfstück Motor oder Lager (links/rechts) Adapter für Lagerseite Seitenteil aus Aluminiumblech Mitnehmer für Tuchwelle Kantenschutz Motor (Somfy, elero) Revisionsblende Adapter für Antriebsseite Kabeldurchführung Tuchwelle Kastenblende Technische Änderungen vorbehalten –...
  • Seite 11 Montageanleitung Teilebezeichnung VM07 protect Kasten schematisch Eckig E100, E115, E130 Legende Motorlager für „Roundhead“ Adapter für Lagerseite Motorkopf Motorantrieb (Somfy, elero) Teleskopwalzenkappe federbelastet Adapter für Antriebsseite Kugellager Tuchwelle Sicherungsclip Kabeldurchführung Tuch-Abrollprofil Kastenblende Kantenschutz Revisionsblende Kopfstück Motor oder Lager (links/rechts) Mitnehmer für Tuchwelle Seitenteil aus Aluminiumblech Technische Änderungen vorbehalten –...
  • Seite 12 Montageanleitung Teilebezeichnung VM07 protect Kasten schematisch Rund Legende Motorlager für „Roundhead“ Adapter für Lagerseite Motorkopf Adapter für Antriebsseite Teleskopwalzenkappe federbelastet Tuchwelle Kugellager Motorantrieb (Somfy, elero) Sicherungsclip Kabeldurchführung Tuch-Abrollprofil Kastenblende Kantenschutz Revisionsblende Kopfstück Motor oder Lager (links / rechts) Mitnehmer für Tuchwelle Seitenteil aus Aluminiumblech Technische Änderungen vorbehalten –...

  • Seite 13: Teilebezeichnung Vm07 Protect - Standard-Führungsschiene 32X49 Mm

    Montageanleitung Teilebezeichnung VM07 protect - Standard-Führungsschiene 32x49 mm Bei Kastengröße Q85 und Q100 Legende Endkappe für Führungsschiene oben Beschwerung für Fallprofil (links / rechts) Führungsschiene 32x49 mm (2-teilig) Keder für Fallprofil Führungsprofil - SSG Seitensaumgeführtes Tuch Endkappe für Führungsschiene unten...

  • Seite 14: Teilebezeichnung Vm07 Protect - Führungsschiene 44X49 Mm Für Kurbelantrieb

    Montageanleitung Teilebezeichnung VM07 protect - Führungsschiene 44x49 mm für Kurbelantrieb Bei Kastengröße Q85 und Q100 Legende Endkappe für Führungsschiene oben (links Beschwerung für Fallprofil / rechts) Führungsschiene 44x49 mm (2-teilig) Keder für Fallprofil Führungsprofil - SSG Seitensaumgeführtes Tuch Endkappe für Führungsschiene unten...

  • Seite 15: Teilebezeichnung Vm07 Protect - Standard-Führungsschiene 32X55 Mm

    Montageanleitung Teilebezeichnung VM07 protect - Standard-Führungsschiene 32x55 mm Bei Kastengröße Q115, Q130, R130 Bei Kastengröße E100, E115, E130 Legende Endkappe für Führungsschiene oben (links Beschwerung für Fallprofil / rechts) Führungsschiene 32x55 mm (2-teilig) Keder für Fallprofil Führungsprofil - SSG Seitensaumgeführtes Tuch Endkappe für Führungsschiene unten...

  • Seite 16: Antriebsdurchführung

    Montageanleitung Antriebsdurchführung Maße von Element und Mauerwerköffnung bzw. Fenster überprüfen. Maße für den Kabelaustritt des Antriebs laut Abbildungen im Kapitel "Vor der Montage" beachten! Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 17 Montageanleitung Antriebsdurchführung Wand- bzw. Fensterdurchführung herstellen - Durchführung mit ø10 mm bohren! - Scharfe Kanten bei der Durchführung vermeiden bzw. beseitigen! - Bauseitige Durchführung nach den gültigen Normen und Vorschriften ausführen! - Beim Bohren möglicherweise unter Putz verlegte Erdkabel, Wasserrohre usw. berücksichtigen! Die Vorschriften des VDE für das Abdichten von...

  • Seite 18: Montagevarianten Montage Mit Abstandhalter

    Montageanleitung Montagevarianten Montage mit Abstandhalter Linksroller Rechtsroller Legende Abstandmaß Fertighöhe Abstände Abstandhalter [mm] Anzahl Abstandhalter bei Fertighöhe [mm] Anzahl je Führungsschiene min. max. min. max. < 2000 2001-3000 3001-4000 4001-5000 Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 19: Montagevarianten

    Montageanleitung Montagevarianten Montage mit Abstandhaltern Einzelmontage Mit kleiner Grundplatte Legende Abstandmaß Fertigbreite = Außenkante Führungsschiene Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 20 Montageanleitung Montagevarianten Montage mit Abstandhaltern Einzelmontage Mit großer Grundplatte Achtung: Beim Abstandhalter mit großer Grundplatte (40 mm) ist ein seitlicher Überstand von 4 mm zu beachten. Legende Abstandmaß Fertigbreite = Außenkante Führungsschiene Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 21 Montageanleitung Montagevarianten Montage mit Abstandhaltern Kombination Mit kleiner Grundplatte Randsituation Mittelsituation Legende Abstandmaß Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 22 Montageanleitung Montagevarianten - Standard-Führungsschiene 32x55 mm Montage mit Abstandhaltern Kombination Mit großer Grundplatte Randsituation Mittelsituation Legende Achtung: Beim Abstandhalter mit großer Grundplatte (40 mm) ist ein seitlicher Abstandmaß Überstand von 4 mm zu beachten. Fertigbreite = Achsmaß Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 23: Montagevarianten - Direktmontage

    Montageanleitung Montagevarianten - Direktmontage Direktmontage Legende Fertighöhe Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 24 Montageanleitung Montagevarianten - Direktmontage Direktmontage Direktmontage seitlich Direktmontage von vorne Legende Fertigbreite = Außenkante Führungsschiene Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 25 Montageanleitung Montagevarianten - Direktmontage Führungsschiene 32x49mm und 44x49mm Hinweis: Klemmscheibe nur bei 32x49mm - Direktmontage erforderlich! Legende Schraube für Befestigung Steckprofil auf Basisprofil Steckprofil - Führungsschiene Basisprofil - Führungsschiene Klemmscheibe Montageschraube Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 26: Montage Mit Abstandhaltern

    Montageanleitung Montage mit Abstandhaltern Einzelmontage – Montage der Führungsschiene 1. Die Abstandhalter gemäß Definition am Montageuntergrund montieren. Gegebenenfalls Montage mit Schalldämmplatte. Ausrichtung der Klemmschraube in Abstandhalter nach unten. Die Anzahl der Abstandhalter laut folgender Tabelle ist unbedingt einzuhalten. Fertighöhe [mm] Anzahl der Abstandhalter <...
  • Seite 27 Montageanleitung Montage mit Abstandhaltern Kombination - Montage der Führungsschiene 1. Die Randführungsschienen laut Einzelmontage befestigen. 2. Die Abstandhalter gemäß Definition am Montageuntergrund montieren. Gegebenenfalls Montage mit Schalldämmplatte. Die Anzahl der Abstandhalter laut folgender Tabelle ist unbedingt einzuhalten. Fertighöhe [mm] Anzahl der Abstandhalter <...
  • Seite 28 Montageanleitung Montage mit Abstandhaltern Einzelmontage, Kombination - Montage des Kastens Führungsschienen auf Parallelität prüfen. Das Maß muss bis auf eine Abweichung von max. 1 mm gleich dem Maß a sein. Dasselbe gilt für die Diagonalen d und d (± 1 mm) (±...
  • Seite 29 Montageanleitung Montage mit Abstandhaltern Einzelmontage, Kombination - Montage des Kastens 3. Kasten auf Führungsschienen aufsetzen und bis zum Anschlag senken. Verletzungs- oder Lebensgefahr durch herunterfallende Beschattung. 4. Kopfstück mit der Führungsschiene verschrauben. 5. Tuch ca. 50-100 mm tieffahren. 6. Führungsprofil in seitlichen Reißverschluss des Tuches einfädeln und bis zum Anschlag nach oben...
  • Seite 30 Montageanleitung Montage mit Abstandhaltern Einzelmontage, Kombination - Montage des Kastens Position Führungsprofil - SSG 8. Tuch bis ca. 50 mm vor Führungsschienenende tieffahren. 9. Schraubenverbindungen zwischen Steckprofil und Basisprofil festziehen. Der Dämpfungsteil des Führungsprofiles muss über die Ganze Länge der Führungsschiene korrekt gem.
  • Seite 31 Montageanleitung Montage mit Abstandhaltern Einzelmontage, Kombination - Montage des Kastens Die Position des Tuches auf Symmetrie prüfen. Der Abstand zwischen der Innenseite des Kopfstücks und dem Tuch muss ca. 14 mm betragen. Legende Kopfstück Tuch Detail A Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 32 Montageanleitung Montage mit Abstandhaltern Endposition des Kastens Randsituation Der Abstand zwischen den Führungsschienen bzw. zwischen den Kästen muss 2 mm betragen (siehe Detail Der Abstand zwischen den Führungsschienen und den Kastenprofilen muss 2 mm betragen (siehe Detail A). Mittelsituation Legende Seitenteil Detail A Technische Änderungen vorbehalten –...

  • Seite 33: Direktmontage

    Montageanleitung Direktmontage 1. Steckprofil und Führungsprofil - SSG entfernen. Legende Führungsprofil - SSG Steckprofil Basisprofil Dichtungsprofil Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 34 Montageanleitung Direktmontage 2. Führungsschienen bis zum Anschlag auf die Kopfstücksprieße schieben und verschrauben. Sprieß nicht beschädigen. Auf gleiche Länge der Führungsschienen achten. Unebenheiten im Montageuntergrund ausgleichen. 3. Anlage auf den Montageuntergrund halten. Führungsschienen parallel und diagonal am Montageuntergrund ausrichten. Zur Kontrolle Ausrichtung des Kastens mit Wasserwaage überprüfen.
  • Seite 35 Montageanleitung Direktmontage 5. Motorkabel durch die Wandöffnung führen und Führungsschienen mit geeignetem Montagematerial auf dem Montageuntergrund befestigen. Verletzungs- oder Lebensgefahr durch herunterfallende Beschattung. 27,5 Länge Anzahl Führungsschiene Befestigungspunk [mm] < 1200 1201-2000 2001-2900 2901-3800 3801-4700 4701-5600 5601-6500 Legende Fertigbreite = Außenkante Führungsschiene Direktmontage von vorne Direktmontage seitlich...
  • Seite 36 Montageanleitung Direktmontage 6. Kasten auf Führungsschienen aufsetzen und bis zum Anschlag senken. Verletzungs- oder Lebensgefahr durch herunterfallende Beschattung. 7. Kopfstück mit der Führungsschiene verschrauben. 8. Tuch ca. 50-100 mm tieffahren. 9. Führungsprofil in seitlichen Reißverschluss des Tuches einfädeln und bis zum Anschlag nach oben schwenken.
  • Seite 37 Montageanleitung Direktmontage 11. Tuch bis ca. 50 mm vor Führungsschienenende tieffahren. 12. Schraubenverbindungen zwischen Steckprofil und Basisprofil festziehen. Der Dämpfungsteil des Führungsprofiles muss über die Ganze Länge der Führungsschiene korrekt gem. Abbildung platziert werden. Legende Führungsprofil - SSG Dämpfungsteil Detail A Technische Änderungen vorbehalten –...
  • Seite 38 Montageanleitung Direktmontage Die Position des Tuches auf Symmetrie prüfen. Der Abstand zwischen der Innenseite des Kopfstücks und dem Tuch muss ca. 14 mm betragen. Legende Kopfstück Tuch Detail A Technische Änderungen vorbehalten – Ausgabe September/2023...

  • Seite 39: Einstellung Motor

    Montageanleitung Einstellung Motor Bei der Auslieferung mit Motorantrieb sind die Endlagen des Motors nicht voreingestellt. Daher muss die Endlage bei der Montage vor Ort eingestellt werden. Vergewissern Sie sich welchen Motor Sie haben. (Somfy, elero). Motoren mit elektronischen Endschaltern: Bei diesen Antrieben erfolgt die Einstellung der Endlage über ein Einstellkabel.

  • Seite 40: Ansteuerrichtlinien Für Elektrische Anlagen

    Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.

  • Seite 41: Anschlussvorschriften Für Motorantrieb

    Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
  • Seite 42 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
  • Seite 43 Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
  • Seite 44 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...

  • Seite 45: Funktionsprüfung

    Montageanleitung Funktionsprüfung Der eingesetzte Motor ist nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Motor nach ca. 4 Minuten Laufzeit ab. Nach ca. 10 bis 15 Minuten ist das Produkt wieder betriebsbereit. Überprüfen Sie beim Tieffahren der Markise, ob der Reißverschluss in der Führung richtig läuft.

  • Seite 46: Inbetriebnahme

    Montageanleitung Inbetriebnahme Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden. Beachten Sie weiters die Sicherheitshinweise. Kontrollieren Sie nach der ersten Ausfahrt das Montagematerial und die Bauelemente auf Festigkeit.

  • Seite 47: Demontage Tuchwelle Mit Antrieb

    Montageanleitung Demontage Tuchwelle mit Antrieb Für nachfolgende Arbeitsschritte sind mindestens zwei Personen erforderlich. Es wird die ungünstigste Situation beschrieben: Motor defekt, Fallprofil in der oberen Endposition. 1. Schraubenverbindung lösen und die Revisionsblende nach unten abführen. 2. Schraubenverbindung des Sicherungsclips lösen. 3.
  • Seite 48 Montageanleitung Demontage Tuchwelle mit Antrieb 6. Tuchwelle mit Tuch in Richtung Lagerseite verschieben, um das Motorlager von den Zapfen zu lösen. Zweite Person muss das Fallrohr entlasten, damit das Tuch nicht unkontrolliert abwickelt. 7. Tuchwelle mit Tuch um 180° drehen. Dadurch fährt das Tuch ca.
  • Seite 49 Montageanleitung Demontage Tuchwelle mit Antrieb 8. Verschraubung des Gleiters lösen. 9. Schraubenverbindung zwischen Gleiter und Fallprofil links und rechts lösen und Gleiter entfernen. 10. Beschwerung seitlich aus dem Fallprofil schieben und entfernen. 11. Fallprofil durch Verschieben des Tuches lösen und entfernen. Verletzungs- oder Lebensgefahr durch herunterfallendes Fallprofil...
  • Seite 50 Montageanleitung Demontage Tuchwelle mit Antrieb 13 Clipkeder von Tuchwelle lösen und Tuch abnehmen. 14. Teleskopwalzenkapsel mit geeignetem Hilfsmittel (z.B. Schraubenzieher) in Richtung Motorlager drücken und somit Tuchwelle vom Lagerzapfen lösen. 15. Tuchwelle mit Antrieb nach unten schwenken. Legende Clipkeder Detail A Lagerzapfen Teleskopwalzenkapsel Technische Änderungen vorbehalten –...
  • Seite 51 Montageanleitung Demontage Tuchwelle mit Antrieb 16. Das Motorlager von den Zapfen lösen und die Tuchwelle nach unten absenken. 17. Schraubenverbindung zwischen Motorlager und Antrieb lösen und das Motorlager abnehmen. 18. Motorstecker am Antrieb abschließen. 19. Die Tuchwelle mit Antrieb abnehmen. Verletzungs- oder Lebensgefahr durch herunterfallende Tuchwelle.

  • Seite 52: Montage Tuchwelle Mit Antrieb

    Montageanleitung Montage Tuchwelle mit Antrieb 1. Tuchwelle mit Antrieb, Adaptern und Teleskopwalzenkapsel komplettieren. 2. Motorkabel und Motorlager am Motorkopf befestigen. Legende Motorantrieb Adapter für Antriebsseite (unterschiedliche Ausführungen für Somfy bzw. elero) Tuchwelle Adapter für Lagerseite Teleskopwalzenkapsel Motorlager Motorkabel Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 53 Montageanleitung Montage Tuchwelle mit Antrieb 3. Tuchwelle auf der Antriebsseite in den Kasten einführen. Gleichzeitig die vorhandene Kabelreserve durch Drehen der Tuchwelle über das Motorlager aufwickeln. Dabei ist der korrekte Kabelverlauf lt. Abb. herzustellen. Verletzungs- oder Lebensgefahr durch herunterfallende Tuchwelle. Legende Kabelaustritt hinten Kabelaustritt oben...
  • Seite 54 Montageanleitung Montage Tuchwelle mit Antrieb 4. Tuchwelle mit dem Motorlager auf den Positionierzapfen des Kopfstückes fixieren. 5. Tuchwelle auf der Lagerseite in den Kasten schwenken und durch Eindrücken der Teleskopwalzenkappe am Lagerzapfen des Kopfstückes fixieren. Verletzungs- oder Lebensgefahr durch herunterfallende Tuchwelle. Legende Motorlager Positionierzapfen...
  • Seite 55 Montageanleitung Montage Tuchwelle mit Antrieb 6. Sicherungsclip auf die Teleskopwalzenkappe aufstecken und mit einer Schraube befestigen. 7. Tuchwelle über das Einstellkabel so positionieren, dass die Nut der Tuchwelle über die Revisionsöffnung zugänglich ist. Legende Sicherungsclip Teleskopwalzenkappe Technische Änderungen vorbehalten – Ausgabe September/2023...
  • Seite 56 Montageanleitung Montage Tuchwelle mit Antrieb 8. Tuch auf das Fallprofil aufziehen. 9. Beschwerung in das Fallprofil einschieben und seitliche Gleiter montieren. 10. Tuch in den Gleitern des Fallprofiles befestigen. Dabei auf die richtige Position (7 mm) achten. Legende Gleiter Tuch Beschwerung Fallprofil Technische Änderungen vorbehalten –...
  • Seite 57 Montageanleitung Montage Tuchwelle mit Antrieb 11. Tuch über das Fallprofil bis auf einen verbleibenden Rest von ca. 500 mm aufwickeln. 12. Den verbleibenden Rest des aufgewickelten Tuches um die Tuchwelle legen und mit dem Clipkeder in der Nut der Tuchwelle fixieren. Legende Clipkeder Technische Änderungen vorbehalten –...
  • Seite 58 Montageanleitung Montage Tuchwelle mit Antrieb 13. Tuch abwickeln und symmetrische Ausrichtung des Tuches kontrollieren. Wenn notwendig, Tuch auf der Tuchwelle verschieben. 14. Anlage über das Einstellkabel bis ca. 50 mm vor die obere Endlage fahren. 15. Komplettierung der Führungsschienen lt. vorhergehenden Kapiteln durchführen.

  • Seite 59: Demontage Allgemein

    Montageanleitung Demontage allgemein Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
