Inhaltszusammenfassung für Hella VIVA 7040

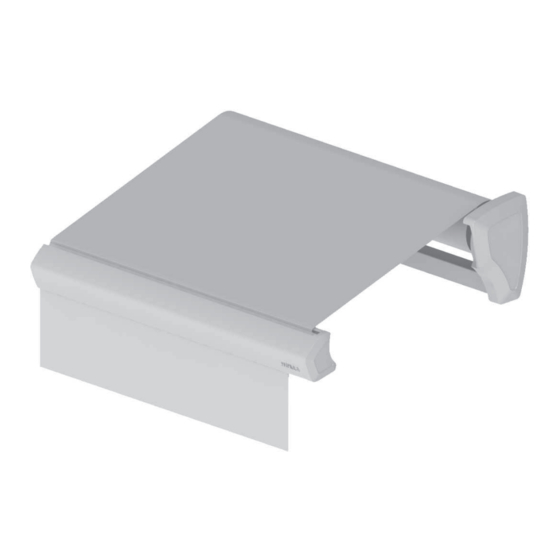

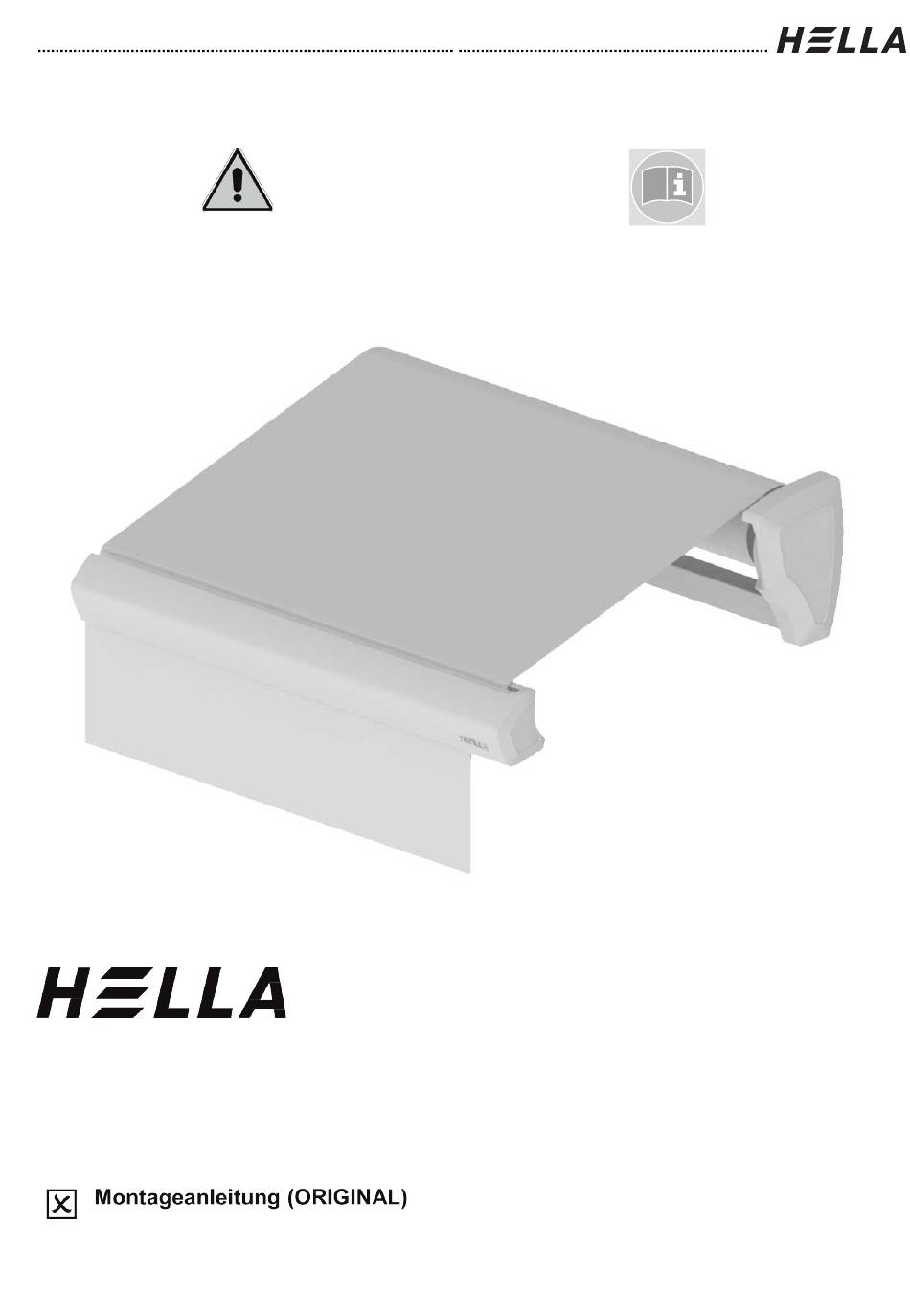

- Seite 1 Montageanleitung Diese Anleitung muss vor Bedienung und Montage gelesen werden! Gelenkarmmarkise VIVA 7040 Typen: VIVA, VIVA plus, VIVA super, VIVA maxima...
- Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Gelenkarmmarkise VIVA 7040............. 3 Vor der Montage ........................4 Übersicht Gelenkarmmarkise VIVA 7040 ................5 Übersicht Konsolentypen ...................... 6 Wand- / Deckenkonsolenmontage ..................8 Dachsparrenkonsolenmontage ................... 11 Montage auf Beton ......................12 Montage auf Mauerwerk ..................... 15 Montage auf Holz .......................
- Seite 3 Vorbemerkungen HELLA Gelenkarmmarkise VIVA 7040 Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
- Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
- Seite 5 Montageanleitung Übersicht Gelenkarmmarkise VIVA 7040 Legende Endkappe Ausfallprofil Gelenkarm Konsolen Armlager Tragerohr Tuchstütze (nach Ausführung) Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 6 Montageanleitung Übersicht Konsolentypen Legende Wandkonsole Typ A (034705V1) Wandkonsole Typ C (034705U5) Wandkonsole Typ B (03470534) Wandkonsole Typ I (034705V3) Wandkonsole Typ D (034705U7) Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 7 Montageanleitung Übersicht Konsolentypen Legende Deckenkonsole Typ E (034705U2) Deckenkonsole Typ H (034705U8) Deckenkonsole Typ F (034705U4) Dachsparrenkonsole Typ K (034705U9) Deckenkonsole Typ G (034705U6) Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 8 Montageanleitung Wand- / Deckenkonsolenmontage Die Anzahl, Form und Art der Konsolen haben Sie beim Kauf Ihrer Markise in Abhängigkeit zur Größe, des Montageuntergrunds, der Schraubenauszugskräfte, des Montagematerials und der Windwiderstandsklassen festgelegt. Empfehlungen hierzu finden Sie in unserer Markisen-Preisliste und den produktbezogenen Berechnungstabellen. Überprüfen Sie vor Beginn der Montage, ob die bei der Bestellung gemachten Angaben über den Montageuntergrund mit dem vorgefundenen Montageuntergrund übereinstimmen.
- Seite 9 Montageanleitung Wand- / Deckenkonsolenmontage 150 150 Legende Armlager Wenn mittig eine Tuchstütze vorhanden ist, dann Konsolen ca. 150 mm versetzt montieren Außenkante Markise Mögliche Konsolenpositionen (Wellenlager) Max. 400 mm Achtung: Standardmäßig ist die Anlage symmetrisch B = C und E = F. Das B- C- E- und F-Maß kann für asymmetrische Anwendungen (z.B.
- Seite 10 Montageanleitung Wand- / Deckenkonsolenmontage Montageuntergrund prüfen und das sachgemäße Montagematerial unter Berücksichtigung von Montageuntergrund und Montagemittel ermitteln. Die Auszugskräfte aus den geltenden Unterlagen entnehmen. Konsolen entsprechend den Verarbeitungsvorschriften auf dem Montageuntergrund anbringen. Legende Prinzipzeichnung Wandkonsole Prinzipzeichnung Deckenkonsole Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 11 Montageanleitung Dachsparrenkonsolenmontage Dachsparren (1) auf Materialzustand bzw. auf ausreichende Festigkeit prüfen. Dachsparrenhalter (2) ausrichten und am Dachsparren fixieren. Anhand der Löcher des Dachsparrenhalters entsprechende Durchgangsbohrungen (3) herstellen und Halter befestigen. Den ordnungsgemäßen Sitz des Halters kontrollieren. Dachsparrenhalter und Deckenkonsole (4) mittels beiliegender Gewindeschrauben und Muttern miteinander verbinden und ausrichten.
- Seite 12 Montageanleitung Montage auf Beton Montage der Ankerbolzen nach Zulassung ETA-05/0069: - Bohrlocherstellung ø12 mm Montage des Anbauteils: - Anzugsmoment nach ETA-05/0069 Legende Beton Montageset 1; Ankerbolzen FAZ II M12 Konsole Mindestverankerungstiefe 70 mm Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 13 Montageanleitung Montage auf Beton bis 60 mm WDVS Montage der Ankerstangen nach Zulassung ETA-12/0258: - Bohrlocherstellung ø14 mm - Verankerungstiefe und Mindestrandabstand beachten! - Bohrlochreinigung - Bohrloch mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Anbauteils: - Kontermutter im WDVS freischneiden - Kontermuttern ausrichten...
- Seite 14 Montageanleitung Montage auf Beton 60-200 mm WDVS Montage der Ankerstangen nach Zulassung ETA-02/0024: - Bohrlocherstellung ø18 mm - Verankerungstiefe und Mindestrandabstand beachten! - Bohrlochreinigung - Bohrloch mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Thermax nach Zulassung Z-21.8-1837: - Auffräsen der Wärmedämmung vor Injektion...
- Seite 15 Montageanleitung Montage auf Mauerwerk Montage der Ankerstangen nach Zulassung ETA-10/0383: Je nach Steinart ist die Injektions- Ankerhülse zu verwenden! - Bohrlocherstellung ø12 mm ohne Hülse ø16 mm mit Hülse (16x130) - Bohrlochreinigung - Bohrloch (Ankerhülse) mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Montage des Anbauteils:...
- Seite 16 Montageanleitung Montage auf Mauerwerk 60-170 mm WDVS Montage der Ankerstangen nach Zulassung ETA-10/0383: Je nach Steinart ist die Injektions- Ankerhülse zu verwenden! - Bohrlocherstellung ø18 mm ohne Hülse ø20 mm mit Hülse (20x200) - Bohrlochreinigung - Bohrloch (Ankerhülse) mit Mörtel füllen - Verankerungselement in Bohrloch schieben...
- Seite 17 Montageanleitung Montage auf Holz Montage des Anbauteils: - Bohrlocherstellung ø9 mm - Konsole mit Holzschraube und Scheibe befestigen Legende Holz Montageset 5; Holzschraube ø12x120 Konsole Bohrlochtiefe 125 mm Bei Montage auf Holz kann aufgrund der Varianz des Baustoffes keine Windwiderstandsklasse angegeben werden. Technische Änderungen vorbehalten –...
- Seite 18 Montageanleitung Montage auf Holz 60-170 mm WDVS Montage der Ankerstangen: - Bohrlocherstellung ø14 mm - Verankerungstiefe und Mindestrandabstand von 100 mm beachten! - Bohrlochreinigung - Gewindestange schmieren - Gewindestange in Holz einschrauben Montage des Thermax in Anlehnung an Zulassung Z-21.8-1837: - Auffräsen der Wärmedämmung - Abdichtung der Bewegungsfuge Montage des Anbauteils:...
- Seite 19 Montageanleitung Montage auf Beton-Deckenstirn, Montageset 7 Bausituation erfassen: - Stärke der Betondecke - Ermittlung der theoretischen Position der Betondecke (Bodenunterschiede beachten) - Ermittlung der nichttragenden Schicht WDVS (Kleber, Dämmung, Putz) Legende Mauerwerk Betondecke WDVS Deckenposition Stärke der nichttragenden Schicht Form der Holzdistanz unter Berücksichtigung der Randabstände ausnehmen Die Holzdistanzen sollten streng in der...
- Seite 20 Montageanleitung Montage auf Beton-Deckenstirn, Montageset 7 Montage der Ankerstangen nach Zulassung ETA-12/0258: - Bohrlocherstellung - Verankerungstiefe und Mindestrandabstand beachten! - Bohrlochreinigung - Bohrloch mit Mörtel füllen - Verankerungselement in Bohrloch schieben - Aushärtezeit abwarten Legende Ankerstange FIS A Holzdistanzen einsetzen und letzte Holzdistanz rundherum zur WDVS- Außenoberfläche abdichten.
- Seite 21 Montageanleitung Montage auf Beton-Deckenstirn, Montageset 7 Bitumenband auf die Rückseite der Wandkonsole Typ I kleben: So aufkleben, dass rundherum ein gleichmäßiger Rand entsteht. Legende Wandkonsole Typ I Bitumenband Befestigung der Konsole: Die Wandkonsole Typ I anbringen und dabei die Ankerstangen durch das Bitumenband drücken.
- Seite 22 Montageanleitung Weitere Montagesituationen, Montageset 7 Bausituation druckfeste Montage auf Beton Bei dieser Anwendung muss die Wandkonsole Typ I in Verbindung mit dem Montageset 2 bestellt und montiert werden. Bausituation mit Deckenranddämmung und WDVS Die Holzdistanzen müssen vor Ort geeignet abgelängt werden. Die Bausituation muss bereits vor der Bestellung bestimmt werden.
- Seite 23 Montageanleitung Weitere Montagesituationen, Montageset 7 Bausituation mit Deckendämmung und Putz Mindestens 50 mm nichttragende Schicht (siehe Preisliste). Legende Stärke der nichttragenden Schicht Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 24 Montageanleitung Markisenmontage Die Gelenkarme stehen unter hoher mechanischer Spannung. Das Tuch verhindert eine Entladung dieser potenziellen Energie. Bei gekuppelten Markisen sind die Gelenkarme im Auslieferungszustand mit einer Armfixierung gesichert. Kontrollieren Sie vor der Entnahme der gekuppelten Markisen aus der Verpackungseinheit diese Sicherungsbänder auf korrekten Sitz und Beschädigungen.
- Seite 25 Montageanleitung Markisenmontage Beachten Sie die Einbaumaße wie unten dargestellt. Wandmontage Deckenmontage Dachsparrenmontage Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 26 Montageanleitung Ausrichten der Markise Neigungsverstellung mit Variomatik- Armlager VIVA Gelenkarmmarkisen sind mit einem Armlager zur Neigungsverstellung ausgestattet. Der Neigungswinkel beträgt im Auslieferungszustand ca. 15° und ist über eine Stellspindel nachträglich von ca. 0° bis 40° verstellbar. Die waagrechte Lage des Ausfallprofils ist werkseitig eingestellt.
- Seite 27 Montageanleitung Ausrichten der Markise Neigungsverstellung mit Kipparmlager Fahren Sie die Markise bis zum Anschlag aus. Entlasten Sie das Ausfallprofil, indem Sie es von einer zweiten Person anheben lassen. Lösen Sie nur an einem Gelenkarm die Legende Innensechskantschraube. Innensechskantschraube Heben oder senken Sie das Ausfallprofil, bis die gewünschte Neigung erreicht ist.
- Seite 28 Montageanleitung Ausrichten der Markise Waagrechte Einstellung des Ausfallprofils und Neigungsverstellung bei Ausstattungsvariante Variomatic Fahren Sie die Markise ca. 1 bis 1,5 m aus. Öffnen Sie den Bajonettverschluss und ziehen die Antriebswelle etwa zur Hälfte heraus. Drehen Sie die Öse, der Gelenkarm hebt oder senkt sich.
- Seite 29 Montageanleitung Ausrichten der Markise Armeinstellung Werkseitig wurde Ihre Markise optimal eingestellt. Damit die Markise optimal schließt, sollten die Gelenkarme (1) parallel zum Ausfallprofil (2) verlaufen. Der Bolzen im Arm ist mittels einer Exzenterbuchse (6) gelagert. Mit folgender Justiermöglichkeit können Sie die Gelenkarme jederzeit einstellen.
- Seite 30 Montageanleitung Ausrichten der Markise Armeinstellung min. min. max. Legende Gelenkarm Anheben des Gelenkarms Ausfallprofil Positionsmarkierung der Exzenterbuchse Armlager Einstellbereich (Gegenseite spiegelbildlich) Klemmschraube für Exzenterbuchse Hinterseite-Tragrohr Innensechskantschlüssel SW2,5 Unterseite-Tragrohr Exzenterbuchse zur Armeinstellung Wand- / Hinterseite Innensechskantschlüssel SW8 Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 31 Montageanleitung Ausrichten der Markise Einstellen der Stützprofile Die VIVA Markisen sind je nach Typ mit unterschiedlichen einstellbaren Stützprofilen ausgestattet. Legende Mögliche Stützprofile 1. Tuchstütze für VIVA ab einer Breite von 4501 mm. Durch Drehen der Verstellschraube die Tuchstütze heben oder senken.
- Seite 32 Montageanleitung Ausrichten der Markise 2. Stütze Dachprofil für VIVA plus, ab einer Breite von 4501 mm. Durch Drehen der Verstellschraube das Dachprofil heben oder senken. Legende Dachprofil Verstellschraube Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 33 Montageanleitung Ausrichten der Markise 3. Tuchstütze und Stütze Dachprofil für VIVA plus ab einer Breite von 4501 mm. Durch Drehen an der Verstellschraube die Tuchstütze heben oder senken. Durch Drehen an der Verstellschraube das Dachprofil heben oder senken. 4. Tuchschalenhalter für VIVA super ab einer Breite von 4501 mm.
- Seite 34 Montageanleitung Ausrichten der Markise Einstellen der Endlagen Getriebeendpunkte bei Markise mit Kurbelbedienung verändern: Die Endpunkte des Kurbelgetriebes sind einstellbar. Sollte die werkseitige Einstellung verändert werden, wie folgt vorgehen: Die Markise ist bis zum Anschlag ausgefahren (Sie hören ein Klicken). Feststellschraube (1) lösen. Markise mit der Kurbelstange in die gewünschte Position fahren.
- Seite 35 Montageanleitung Ausrichten der Markise Einstellen der Endlagen Varioplus-Rollo mit Motorantrieb und Funkbedienung Durch Betätigung eines Funkhandsenders hebt oder senkt sich das Rollo. Die Endpunkte des Antriebs sind werkseitig eingestellt, können jedoch mittels Funkhandsender verändert werden. Sollte eine Veränderung nötig sein, so beachten Sie bitte die beiliegende Anleitung des Motorherstellers.
- Seite 36 Montageanleitung Ausstattungsvariante Wetterschutz Schieben Sie das Wandanschlussprofil gegen den Montageuntergrund. Durch die spezielle Form des Profils ist eine Abdichtung mit geeigneten Dichtmitteln zum Montageuntergrund möglich. In Zweifelsfällen fragen Sie ein Fachunternehmen für Fugentechnik. Legende Wandanschlussprofil Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 37 Montageanleitung Montage gekuppelte Anlagen Standardsituation Achtung: Die Markisenelemente stehen unter hoher mechanischer Spannung. Beim Einhängen der Elemente sowie beim Öffnen größte Vorsicht walten lassen!! Die gekuppelte Markise VIVA wird mit durchgehendem Tuch ausgeliefert. Tuch mit Clipkeder, Tuchkeder, Volant und Volantkeder sind der Markise lose beigelegt.
- Seite 38 Montageanleitung Übersicht Kupplungselemente Abb. 1 Legende Kupplungskonsole Tuchschale Tuchwellenkupplung Tuchwellenauflage* Tuchwellennut Ausfallprofil Dachprofil Verbindungsbolzen Tuchwelle Verbindungsleiste Tragerohr * … Die Tuchwellenauflage gibt es in zwei verschiedenen Ausführungen: - VIVA / VIVA plus - VIVA super Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 39 Montageanleitung Übersicht Kupplungselemente Legende VIVA 7040 VIVA plus 7040 VIVA super 7040 Kupplungskonsole und Tuchwellenkupplung sind an der angetriebenen Markise bereits werkseitig vormontiert. Die angetriebene Markise in die Konsolen schieben, wie im Kapitel „Markisenmontage” beschrieben. Sichern Sie die Markise sofort...
- Seite 40 Montageanleitung Übersicht Kupplungselemente Die Verbindungsleiste und den Verbindungsbolzen in das Ausfallprofil einsetzen. Legende Verbindungsleiste Verbindungsbolzen Die angekuppelte Markise in die Konsolen schieben, wie im Kapitel “Markisenmontage” beschrieben. Sichern Sie auch diese Markise sofort mit den Konsolenlaschen und Sicherungsschrauben, ohne diese Schrauben fest zu drehen.
- Seite 41 Montageanleitung Übersicht Kupplungselemente Legende Demontieren Sie den Endkappe (1) an beiden Endkappe Markisenhälften durch Lösen Schraube für Endkappe der Schrauben (2). Dachprofil Entfernen Sie das Dachprofil (3) an beiden Markisenhälften Schrauben für Dachprofil indem Sie die Schrauben (4) Bodenprofil (nur bei VIVA super) herausdrehen (nur bei VIVA plus und VIVA super).
- Seite 42 Montageanleitung Übersicht Kupplungselemente Legende Beide Markisen zusammenschieben und dabei Angekuppeltes Element die Tuchwellenkupplung in die Angetriebenes Element Tuchwelle führen. Tuchwellenkupplung Tuchwelle (Antrieb) Achten Sie darauf, dass die Tuchwellennuten in einer Tuchwelle (gekuppelt) Flucht verlaufen. Senk-Blindniete Tuchwellenkupplung und Verbindungsbolzen Tuchwelle mit den Verbindungsleiste beiliegenden Senk-Blindnieten verbinden.
- Seite 43 Montageanleitung Übersicht Kupplungselemente Verbindungsleiste (8) und Verbindungsbolzen (7) über den Stoß der beiden Tragerohre vermitteln und befestigen. Nach dem Vernieten der Tuchwelle die Kupplungskonsole (9) auf dem Tragrohr (10) mittels Klemmschrauben (11) fixieren. Im Anschluss die beiden Gewindestifte (14) fest anziehen.
- Seite 44 Montageanleitung Übersicht Kupplungselemente VIVA 7040 VIVA plus 7040 Legende VIVA super 7040 Blindniete Tuchwellennut Tuchwellenauflage Linsenblechschraube 4,2x13 Doppelseitiges Klebeband Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 45 Montageanleitung Übersicht Kupplungselemente Die Armbänder (4) etwas lösen und die Gelenkarme (3) ein Stück herausfahren, um eine Ablage für die Tücher zu schaffen. Achtung! Gehen Sie hierbei äußerst vorsichtig vor, es besteht Verletzungs- oder Lebensgefahr. Legende Ausfallprofil Tragrohr Gelenkarm Armband (Sicherungsbänder) Tuchballen auf die Gelenkarme legen.
- Seite 46 Montageanleitung Übersicht Kupplungselemente Alternativ das Ausfallprofil demontieren und auf das zuvor gekederte Tuch aufschieben. Legende Nutaufnahme Den am oberen Ende des Tuches angebrachten Clipkeder in die Rundnut der Tuchwelle drücken. Das Tuch mit Motorkraft auf die Tuchwelle wickeln. Nur soweit aufwickeln, dass die Gelenkarme noch keinen Druck auf das Tuch Legende...
- Seite 47 Montageanleitung Übersicht Kupplungselemente Legende Tuchstütze Tuchschalenhalter Die Lage der vormontierten Tuchschalenhalter bei VIVA super kontrollieren. Diese müssen immer unter eine Bahnennaht gesetzt werden! Wenn nötig in der Tuchschale verschieben. Legende Tuchschalenhalter Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 48 Montageanleitung Übersicht Kupplungselemente Die Lage der Tuchstützen bei VIVA und VIVA plus kontrollieren. Diese müssen immer unter eine Bahnennaht gesetzt werden! Wenn nötig in der Tuchschale verschieben. Legende Tuchstütze Das Dachprofil der gekuppelten Markise einsetzen und durch die Bohrungen des Wellenlagers befestigen, wie vormals beschrieben.
- Seite 49 Montageanleitung Montage von gekuppelten Markisen: Sondersituation Situation 1: Angetriebene Markise ist montiert. Die Anordnung der Montagekonsolen lässt ein seitliches Verschieben der angekuppelten Anlage in den Montagekonsolen nicht zu. Vorgangsweise: Demontieren Sie die Endkappe, das Dachprofil und das Bodenprofil an der angekuppelten Anlage wie vorher beschrieben.
- Seite 50 Montageanleitung Montage von gekuppelten Markisen: Sondersituation Markise wie vorher beschrieben in die Montagekonsolen einhängen. Anschließend Tuchwelle auf die Tuchwellenkupplung aufschieben und Kupplungsverbindung wie vormals beschrieben herstellen. Dachprofil und Bodenprofil wieder einhängen. Wellenlager auf das Tragerohr aufschieben, dabei Tuchwelle in der Lagerbohrung positionieren. Wellenlager mit Gewindestift fixieren und Dach- bzw.
- Seite 51 Montageanleitung Elektrische Inbetriebnahme und Übersichtstabelle Leistungen Diese allgemeine Übersichtstabelle stellt dar, welche Markisenausführungen mit elektrischer Ansteuerung möglich sind. Mögliche Bedienungsarten Somfy Somfy Funk io ONYX drahtgebunden Markisenantrieb Varioplus-Rollo Antrieb Variotronic LED-Beleuchtung nein Heizung nein Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 52 Montageanleitung Elektrische Inbetriebnahme und Übersichtstabelle Leistungen Technische Daten der Markise Anschluss für alle Kabel: 220-240V / 50-60Hz Übersicht Leistungen [W] Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 53 Montageanleitung Elektrische Inbetriebnahme und Übersichtstabelle Leistungen Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 54 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
- Seite 55 Montageanleitung Anschlussplan für Motoren mit ONYX.CONNECTOR Antrieb Markise Legende Hirschmann STAK 3 Abzweigdose ONYX.CONNECTOR Motor Hirschmann STAS 3 STAS 3 für Netzanschluss Neutralleiter N Phase L Anschluss 3 nicht belegt STAS 3 Schutzleiter PE ONYX.CONNECTOR STAK 3 für Motoranschluss Hirschmann Neutralleiter N STAK 3 Phase auf...
- Seite 56 Montageanleitung Anschlussplan für Motoren mit ONYX.CONNECTOR Antrieb Varioplus Legende Hirschmann STAK 3 Abzweigdose ONYX.CONNECTOR Motor Hirschmann STAS 3 STAS 3 für Netzanschluss Neutralleiter N Phase L Anschluss 3 nicht belegt STAS 3 Schutzleiter PE ONYX.CONNECTOR STAK 3 für Motoranschluss Hirschmann Neutralleiter N STAK 3 Phase auf...
- Seite 57 Montageanleitung Anschlussplan für Motoren mit ONYX.CONNECTOR Antrieb Variotronic Legende Hirschmann STAK 3 Abzweigdose ONYX.CONNECTOR Motor Hirschmann STAS 3 STAS 3 für Netzanschluss Neutralleiter N Phase L Anschluss 3 nicht belegt STAS 3 Schutzleiter PE ONYX.CONNECTOR STAK 3 für Motoranschluss Hirschmann Neutralleiter N STAK 3 Phase auf...
- Seite 58 Montageanleitung Anschlussplan für Motoren mit ONYX.NODE Antrieb Markise Legende Abzweigdose ONYX.NODE Taster Motor ONYX.NODE LOCAL MOTOR Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie dem Punkt „Bedienungsanleitung und Konfiguration mit ONYX“ oder den mitgelieferten Unterlagen. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 59 Montageanleitung Anschlussplan für Motoren mit ONYX.NODE Antrieb Varioplus Legende Abzweigdose ONYX.NODE Taster Motor ONYX.NODE LOCAL MOTOR Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie dem Punkt „Bedienungsanleitung und Konfiguration mit ONYX“ oder den mitgelieferten Unterlagen. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 60 Montageanleitung Anschlussplan für Motoren mit ONYX.NODE Antrieb Variotronic Legende Abzweigdose ONYX.NODE Taster Motor ONYX.NODE LOCAL MOTOR Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie dem Punkt „Bedienungsanleitung und Konfiguration mit ONYX“ oder den mitgelieferten Unterlagen. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 61 Somfy io Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Beim Funksystem Somfy io müssen alle Empfänger nacheinander eingelernt werden (Reihenfolge egal), d.h. nicht mehrere Empfänger zugleich an das Netz schließen, da das Funksystem einen zeitgleichen Einlernprozess mehrerer Komponenten nicht unterstützt.
- Seite 62 Somfy io Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Beim Funksystem Somfy io müssen alle Empfänger nacheinander eingelernt werden (Reihenfolge egal), d.h. nicht mehrere Empfänger zugleich an das Netz schließen, da das Funksystem einen zeitgleichen Einlernprozess mehrerer Komponenten nicht unterstützt.
- Seite 63 STAS 3 Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Beim Funksystem Somfy io müssen alle Empfänger nacheinander eingelernt werden (Reihenfolge egal), d.h. nicht mehrere Empfänger zugleich an das Netz schließen, da das Funksystem einen zeitgleichen Einlernprozess mehrerer Komponenten nicht unterstützt.
- Seite 64 Abzweigdose Klemmdose Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Damit sich der Antrieb im Funkmodus befindet, müssen die beiden Leitungen L und L miteindander verbunden werden. Technische Änderungen vorbehalten – Ausgabe...
- Seite 65 Anschlussplan für Motoren mit Schalterbedienung Antrieb Markise Legende Abzweigdose Schalter Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Schalter für Markisenantriebe müssen unbedingt elektrisch und mechanisch verriegelt sein. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 66 Anschlussplan für Motoren mit Schalterbedienung Antrieb Varioplus Legende Abzweigdose Schalter Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Schalter für Markisenantriebe müssen unbedingt elektrisch und mechanisch verriegelt sein. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 67 Anschlussplan für Motoren mit Schalterbedienung Antrieb Variotronic Legende Abzweigdose Schalter Motor Elektrische Anschlüsse, Leistungen, Bedienungsanleitung und Programmierung entnehmen Sie den mitgelieferten Unterlagen des Herstellers oder der mitgelieferten HELLA-Montageanleitung. Schalter für Markisenantriebe müssen unbedingt elektrisch und mechanisch verriegelt sein. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 68 Montageanleitung Anschlussplan für LED-Beleuchtung ONYX/Somfy Legende Abzweigdose Steuereinheit LED ONYX/Somfy io Anschluss LED-Streifen 230 V AC 24 V DC LED 1 LED 2 LED 3 Elektrische Anschlüsse, Bedienungsanleitung und Programmierung entnehmen Sie bei "ONYX" dem Punkt " Bedienungsanleitung und Konfiguration mit ONYX", bzw. den mitgelieferten Unterlagen ONYX und Somfy.
- Seite 69 Allgemein Vor der Konfiguration laden Sie sich die kostenlose App „ONYX“ von HELLA aus dem App Store / von Google Play auf Ihr Smartphone. Um die Anlage mit ONYX.CENTER oder ONYX.CLICK verwenden zu können, muss diese in der ONYX-App hinzugefügt werden. Weitere Informationen zum Konfigurationsvorgang finden Sie in den Anweisungen von ONYX.CENTER / ONYX.CLICK, direkt in der ONYX-App, oder im...
- Seite 70 Montageanleitung Bedienungsanleitung und Konfiguration mit Somfy Bedienungsmöglichkeiten der Anlage durch Somfy Steuergeräte entnehmen Sie den beiliegenden Anleitungen des Herstellers. Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 71 Montageanleitung Übersicht LED-Beleuchtung mit Funkbedienung Legende LED-Steuereinheit* Anschlussleitung 230V Integrierte LED-Beleuchtung Technische Daten Lichttemperatur 2700 K (warmweiß) Farbwiedergabeindex der LED-Streifen >90 Ansteuerung LED Somfy io, ONYX (dimmbar) Betriebstemperatur (Außentemperatur) -20°C bis +45°C Schutzart IP44 Kabel 10 m mit offenem Ende * …...
- Seite 72 Montageanleitung Austausch eines LED-Gelenkarms Schematischer Schaltplan L1 N PE ....Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 73 Montageanleitung Austausch eines LED-Gelenkarms Schematischer Schaltplan Legende Netz Abzweigdose Hirschmann-Stecker Ansteuerungsmodul (Somfy io bzw. ONYX) Netzteil LED-Receiver (Somfy io bzw. ONYX Verbindungsstelle beim Armlager Doppeladerverbinder Verbindungsstelle Mittelgelenk LED im Oberarm LED im Unterarm Oberarmrohr Unterarmrohr Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 74 Montageanleitung Austausch eines LED-Gelenkarms Ansteuerung der LED-Beleuchtung mit Ansteuerungsmodul ONYX Die Konfiguration, Inbetriebnahme und Bedienung der LED-Beleuchtung mit dem Ansteuerungsmodul ONYX wird auf den nachfolgenden Seiten näher beschrieben. Legende Netzteil Ansteuerungsmodul ONYX Verbindungsstelle Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 75 (abhängig von der jeweiligen Markisengröße) Schutzart IP 55 Zulässige Betriebstemperatur -20 °C bis +55 °C Funkfrequenz 868,3 MHz Sendeleistung 12,6 mW Montageart Bereits ab Werk in der LED-Markise von HELLA Sonnen- und Wetterschutztechnik verbaut Kanäle Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 76 Funkhandsender ONYX.CLICK oder mit ONYX.CENTER verbunden ist. Vor der Konfiguration von ONYX.LED laden Sie sich die kostenlose App ONYX von HELLA aus dem App Store/Play Store auf Ihr Smartphone. Konfiguration ONYX.LED mit ONYX.CLICK (ohne ONYX.CENTER) Um ONYX.LED in Verbindung mit dem Funkhandsender ONYX.CLICK verwenden zu können, muss zuerst ONYX.CLICK laut Bedienungsanleitung...
- Seite 77 Montageanleitung Bedienung Bedienung über den Funkhandsender ONYX.CLICK Mit den beiden Tasten "AUF" und "AB" lässt sich die Beleuchtung ein- und ausschalten. Wird eine der beiden Tasten länger betätigt, lässt sich die Beleuchtung dimmen. Wird diese Taste wieder losgelassen, wird die aktuelle Helligkeit der Beleuchtung gehalten.
- Seite 78 Montageanleitung Bedienungsanleitung Gruppen In der ONYX-App in Verbindung mit ONYX.CENTER sind Gruppen mit Ihren verschiedenen Sonnenschutzanlagen/Markisenbeleuchtungen frei konfigurierbar. Alle Anlagen in einer Gruppe lassen sich gemeinsam steuern. Lieblingsposition (Herzsymbol) In der ONYX-App lassen sich pro ONYX.LED bis zu sechs frei wählbare Helligkeiten speichern, die Sie zu einem späteren Zeitpunkt ganz einfach wieder verwenden können.
- Seite 79 Montageanleitung Fehlerbehebung Problem Mögliche Ursache Behebung Beleuchtung kann in Keine Netzspannung Netzspannung überprüfen und der App ONYX nicht an der Markise gegebenenfalls wieder herstellen gesteuert werden (offline) Schlechter oder kein Ungünstige Position Lage der Antenne bei ONYX.CENTER Funkempfang. von ONYX.CENTER ändern oder ONYX.CENTER/ ONYX.CLICK oder ONYX.CLICK umpositionieren...
- Seite 80 Montageanleitung Austausch eines LED-Gelenkarms Ansteuerung der LED-Beleuchtung mit Ansteuerungsmodul Somfy Informationen über die Inbetriebnahme und Bedienung der LED-Beleuchtung sind der Somfy-Bedienungsanleitung „White LED Receiver io“ zu entnehmen. Legende Netzteil Ansteuerungsmodul Somfy Verbindungsstelle Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 81 Umbaumaßnahmen am Netzteil (eingangsseitig - 230 V AC). Ab der Sekundärseite des Netzteils befindet sich das gesamte LED-System im Kleinspannungsbereich (24 V DC). Jedoch wird im Falle einer Privatreparatur seitens des Herstellers HELLA keine Haftung und Garantie übernommen. Beim Hantieren im LED-Stromkreis muss die LED-Beleuchtung ausgeschaltet und die gesamte Markise stromlos sein.
- Seite 82 Montageanleitung Austausch eines LED-Gelenkarms Prinzipieller Aufbau der LED-Beleuchtung mit Ansteuerungsmodul für Somfy io/ONYX Legende LED-Gelenkarm Zuleitung 230 V Ansteuerungsmodul Somfy io/ONYX Verkabelung 24 V Ausfallprofil LED-Streifen Doppeladerverbinder Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 83 Montageanleitung Austausch eines LED-Gelenkarms Austauschvorgang 1. Defekten Arm ausbauen – neuen Arm einbauen: - Markise ca. 500 mm ausfahren - Gelenkarme sichern, sodass sie durch ihren internen Federmechanismus nicht selbstständig aufklappen können. Achtung: Es besteht Lebensgefahr! - Markise stromlos schalten. Unterbrechen Sie dazu die Stromzufuhr ab Haus. - 24 V-Stromleitung (zwischen Gelenkarm und Armlager) aus dem Tragrohr herausziehen bis der Doppeladerverbinder greifbar ist.
- Seite 84 Montageanleitung Austausch eines LED-Gelenkarms Austauschvorgang 2. Elektrische Verbindung (24 V) zwischen Gelenkarm und LED-Steuereinheit wiederherstellen. Nach dem Einbauen des neuen Gelenkarms muss die vorher getrennte 24 V-Stromleitung zwischen Gelenkarm und LED-Steuereinheit nun wieder wasserdicht mithilfe eines Doppeladerverbinders (Art.-Nr. 05510012) verbunden werden. Dazu die beiden Adern in eine Seite des Doppeladerverbinders schieben und den Verbinder mit einer Wasserpumpenzange einseitig schließen.
- Seite 85 Montageanleitung Austausch eines LED-Gelenkarms Austauschvorgang Kabel und Doppeladerverbinder dann schlaufenförmig in dem Tragrohr verstauen. Kabel im Tragrohr bzw. beim Armlager so verstauen, dass die Verbindungsstelle im Markisenbetrieb während des Ein- und Ausfahrens keine Biegebewegung aufnimmt und ruhig liegt. Legende Kabel (Ummantelung abisoliert) Ader Minuspol (nicht abisoliert) Ader Pluspol (nicht abisoliert) Technische Änderungen vorbehalten –...
- Seite 86 Montageanleitung Inbetriebnahme/Funktionskontrolle Anlage mindestens einmal komplett aus- und einfahren. Während des Ausfahrens darf sich niemand im Fahrbereich oder unter der Anlage befinden. Vergewissern Sie sich auch im späteren Betrieb, dass die Anlagen frei und ohne Behinderung ausfahren können. Fahren Sie die Anlagen nicht aus, wenn sich Gegenstände oder Personen im Fahrbereich des Sonnenschutzanlage befinden.
- Seite 87 Montageanleitung Einstellung - Somfy Eolis 3D Funk-Windsensor Ab Werk ist die Windempfindlichkeit des optionalen Somfy Eolis 3D Funk- Windsensors mit Stufe 2 vorbelegt. Diese Stufe bietet in den meisten Fällen eine gute Funktionalität mit unserem Produkten. Es gibt keinen systematischen Zusammenhang zwischen der eingestellten Stufe dieses Sensors und der geprüften Windwiderstandsklasse des Produktes! Sollte das Produkt merklich zu früh einfahren und die Funktionalität damit einschränken, darf die Einstellung der Stufe angepasst...
- Seite 88 Montageanleitung Einstellung - ONYX.TAG wind Funk-Windsensor Ab Werk ist die Windempfindlichkeit des optionalen Funk-Windsensors ONYX.TAG wind mit Stufe 2 vorbelegt. Diese Stufe bietet in den meisten Fällen eine gute Funktionalität mit unseren Produkten. Es gibt keinen systematischen Zusammenhang zwischen der eingestellten Stufe dieses Sensors und der geprüften Windwiderstandsklasse des Produkts! Sollte das Produkt merklich zu früh einfahren und die Funktionalität damit einschränken, darf die Einstellung der Stufe angepasst...
- Seite 89 Montageanleitung Demontage und Entsorgung Bei Demontage und Entsorgung der Beschattungsanlage müssen die unter Vorspannung stehenden Teile (z. B. Gelenkarme, Gegenzugsysteme) gegen unbeabsichtigtes Ausfahren vorher komplett entspannt oder gesichert werden. Hierzu ist ein geeignetes Fachunternehmen zu beauftragen. Technische Änderungen vorbehalten – Ausgabe September/2023...
