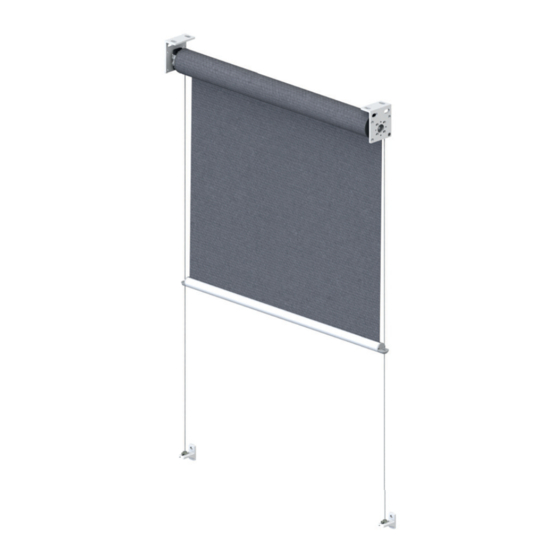

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Schacht-Markise BM03 seilgeführt...
- Seite 2 Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Schacht-Markise BM03 seilgeführt ..........3 Vor der Montage ........................4 Übersicht Schacht-Markise BM03 seilgeführt ............... 5 Herstellen der Durchführungen für den Antrieb ..............6 Montage Konsolen ....................... 7 Einhängen der Tuchwelle ..................... 8 Montage Seilführung ......................9 Montage Seilführung ......................
- Seite 3 Vorbemerkungen HELLA Schacht-Markise BM03 seilgeführt Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung.
- Seite 4 Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten.
- Seite 5 Montageanleitung Übersicht Schacht-Markise BM03 seilgeführt Seilführung Legende Montagewinkel Fallrohr PVC-Lager Fallrohreinsatz Halter für Druckfeder Spannschuh Walzenkapsel Beschwerung Tuchwelle Druckfeder Seilführung Spannkonsole Spannwinkel Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 6 Montageanleitung Herstellen der Durchführungen für den Antrieb Nebenstehende Zeichnung zeigt ein Beispiel der Kabeldurchführung bzw. Befestigung der Steckerkupplung. Maße von Element und Mauerwerksöffnung bzw. Fenster überprüfen. Maß des Austritts für den Antrieb abgreifen und entsprechende Wand- bzw. Fensterdurchführung herstellen. Achten Sie darauf, dass der Kabel bzw.
- Seite 7 Montageanleitung Montage Konsolen Horizontale Montage Vertikale Montage Abb. 2 Abb. 1 Die Lage der Montagewinkel ausmessen, anzeichnen und bohren. Beachten Sie dazu die Abbildungen 1 bis 2, Abbildung 3 zeigt die Position bei der Ausführung mit eckiger Führungsschiene bzw. Seil- oder Stabführung.
- Seite 8 Montageanleitung Einhängen der Tuchwelle Nehmen Sie die Tuchwelle mit dem aufgerollten Tuch (1) bzw. dem aufgezogenem Fallrohr (2) und hängen Sie diese zuerst an der Antriebseite ein. In weiterer Folge drehen Sie die Tuchwelle zum Lager (3) hin und drücken den Lagerzapfen (4) von oben in die Lagerschale.
- Seite 9 Montageanleitung Montage Seilführung Seilführung Behang ca. 50 mm herab fahren. Druckfeder (2) mit Reduzierbuchse (1) in den Halter für Druckfeder (3) einlegen. Führungsseil durchführen, bis das obere Ende des Seiles mit der verpressten Klemmhülse an der Reduzierbuchse auffliegt. Auf korrekten Sitz achten. Das Führungsseil dann durch den Fallrohreinsatz (4) in die untere Abspannungsvarianten...
- Seite 10 Montageanleitung Montage Seilführung Montage der Abspannelemente mit Abspannschraube - Abspannelement gem. Montageuntergrund montieren. Gegebenenfalls Montage mit Schalldämpfplatte. Abspannseil muss absolut lotrecht verlaufen. - Seil in Abspannelement einführen - Abspannseil mit einer Kombi- oder Spitzzange vorspannen - Feder ca. 5 mm Legende vorspannen = 200 N Schalldämmplatte...
- Seite 11 Montageanleitung Montage Seilführung Seilführung Maßangaben unbedingt einhalten. Außenkante Träger bis Achse Seil. Abspannung absolut parallel und lotrecht montieren Legende Fertighöhe Fertigbreite Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 12 Montageanleitung Montage gekuppelte Anlagen Montagewinkel wie im Kapitel „Montage Konsolen“ beschrieben montieren. Für den Montagewinkel an der Kupplung die notwendigen Bohrungen herstellen und das Montagematerial bereithalten. Nehmen Sie die Tuchwelle mit dem Antrieb und hängen Sie diese zuerst an der Antriebseite ein.
- Seite 13 Montageanleitung Montage gekuppelte Anlagen Seilführung (2x Spannwinkel) Seilführung (Doppelspannkonsole) Seilführung (2x Spannschuh) Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 14 Montageanleitung Montage gekuppelte Anlagen Legende Fertigbreite Nehmen Sie dann die Tuchwelle für die angekuppelte Position und stecken Sie die Walzenkapsel (4) mit dem Vierkant (4.1) in die Kupplungshülse (3). Befestigen Sie anschließend den Montagewinkel an der Lagerseite. Auf Gleichstand der Tuchwellen achten. Geringe Tuchunterschiede in der Höhe können durch Drehen der Tuchwelle an der gekuppelten Anlage ausgeglichen werden.
- Seite 15 Montageanleitung Ansteuerrichtlinien für elektrische Anlagen Bei den eingebauten Motoren handelt es sich um Antriebe mit integriertem Planetengetriebe, Bremse, Endschalter oben und unten und Thermoschutzschalter, also nicht nur ein Motor, sondern ein komplettes Antriebssystem. Die verwendeten Antriebe entsprechen in mancher Hinsicht NICHT anderen handelsüblichen, elektrischen Verbrauchern.
- Seite 16 Montageanleitung Anschlussvorschriften für Motorantrieb Ansteuerung eines Antriebs Es muss gewährleistet sein, dass ein Antrieb durch entsprechende Verriegelungsmaßnahmen stets nur in eine Laufrichtung angesteuert werden kann (siehe nebenstehende Abbildung). Andernfalls können so enorme Belastungen entstehen, dass die Endschalter zerstört werden und der Antrieb ausfällt. Diese Vorschrift gilt nicht für Funk- und elektronische Antriebe.
- Seite 17 Montageanleitung Anschlussvorschriften für Motorantrieb Parallelschaltung von zwei oder mehreren Die Antriebe einer Antrieben gemeinsam gesteuerten Anlage haben nie genaue Laufzeiten! Beim gemeinsamen Betrieb mehrerer Antriebe mit einem Schalter muss deshalb für jeden Antrieb und jede Laufrichtung ein separater Kontakt vorgesehen werden (Galvanische Trennung der Antriebe).
- Seite 18 Montageanleitung Anschlussvorschriften für Motorantrieb Der elektrische Anschluss ist in der beigelegten Anleitung des Antriebsherstellers beschrieben und muss nach dieser Anleitung erfolgen. Hirschmann-Steckverbindung laut untenstehenden Abbildungen verkabeln. Hirschmann- Steckverbindung Bezeichnungen Hirschmann-Stecker Hirschmann-Kupplung STAS 3 mit Sicherungsbügel STAK 3 Art.-Nr. 05350019 Art.-Nr. 05350020 Montage motorseitig fassadenseitig...
- Seite 19 Montageanleitung Anschlussvorschriften für Motorantrieb Hinweise für Funkmotore: Bei elero Funk-Rohrmotoren müssen die Anschlüsse Nr. 2 (schwarz) und Nr. 3 (braun) bauseits in der Abzweigdose verbunden werden (Brücke). Stromnetz Farbtabelle für Anschlusskabel blau Neutralleiter N schwarz Phase braun Phase gelb/grün Schutzleiter PE Ansicht: Anschluss elero Funk-Rohrmotor mit Hirschmann-Steckverbindung mit Brücke in der Abzweigdose Bei Somfy Funk-Rohrmotoren (Funksystem RTS und io) ist eine 3-polige Zuleitung...
- Seite 20 Montageanleitung Inbetriebnahme/Funktionskontrolle Bei der Auslieferung mit Motorantrieb sind die Endlagen des Motors nicht voreingestellt. Daher muss die Endlage bei der Montage vor Ort eingestellt werden. Die genaue Vorgangsweise für die Einstellung der Endlagen entnehmen Sie bitte der beiliegenden Einstellanleitung für den Motor. Anlage mindestens einmal komplett aus- und einfahren.
- Seite 21 Montageanleitung Demontage Die Anlage spannungslos schalten und gegen Wiedereinschalten sichern. Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023...
