MASCHINENBESCHREIBUNG
Der Logosol-Doppelbesäumer C210 ist eine Doppelwel-
lenkreissäge für das Besäumen von Holzstücken mit einer
Stärke von 12-30 mm. Der Maschine kann jeweils ein
Werkstück zugeführt werden.
Die Maschine ruht auf einem stabilen Stahlgestell. Die
Kreissägeblätter sind jeweils mit einem Motor verbunden
und befinden sich ober- bzw. unterhalb des Werkstücks,
das per mechanischem Vorschubaggregat durch die Ma-
schine bewegt wird. Die obere Kreissägewelle ist seitlich
verstellbar. Die Vorschubwalzen befinden sich auf beiden
Blattseiten, sodass die Zuführung vor dem Sägevorgang
und die Abführung nach dem Sägevorgang mechanisch
erfolgen.
Hinter dem festen Sägeblatt ist ein verlängertes Spalt-
messer angebracht, das ebenfalls als Führungsanschlag
dient. Der Anschlag lässt sich verstellen, damit eine gerade
Bearbeitung der Werkstückseiten ermöglicht wird.
Maschinenkomponenten, von denen eine Gefahr ausgeht,
werden durch schmale Zwischenräume geschützt, die sich
zwischen Maschinentisch und speziellen Schutzblechen
bilden. Seitlich an der Maschine befindet sich eine Schutz-
vorrichtung, die vom Werkstück hochgedrückt wird, wenn
es breiter als der Maschinentisch ist. Zur Ausstattung
gehört ebenfalls ein Sicherheitsschalter an der Inspektions-
abdeckung, die den Kreissägeblättern am nächsten liegt.
Die Maschine ist um geeignete Verlängerungstische an der
Zu- und Ausführseite sowie um eine Vorrichtung zu er-
gänzen, die Werkstücke gerade in die Maschine bewegt.
ERFORDERLICHES WERKZEUG
•
4-mm-Inbusschlüssel
•
5-mm-Inbusschlüssel
•
2 x 13-mm-Inbusschlüssel
•
2 x 10-mm-Inbusschlüssel
•
Hakenschlüssel für Sägeblatt (5220-001-0099)
•
Holzklotz zur Blattverriegelung
•
Gerader Führungsholm 1 m
•
Richtschnur oder langes gerades Brett.
•
Kennzeichnungsstift
10

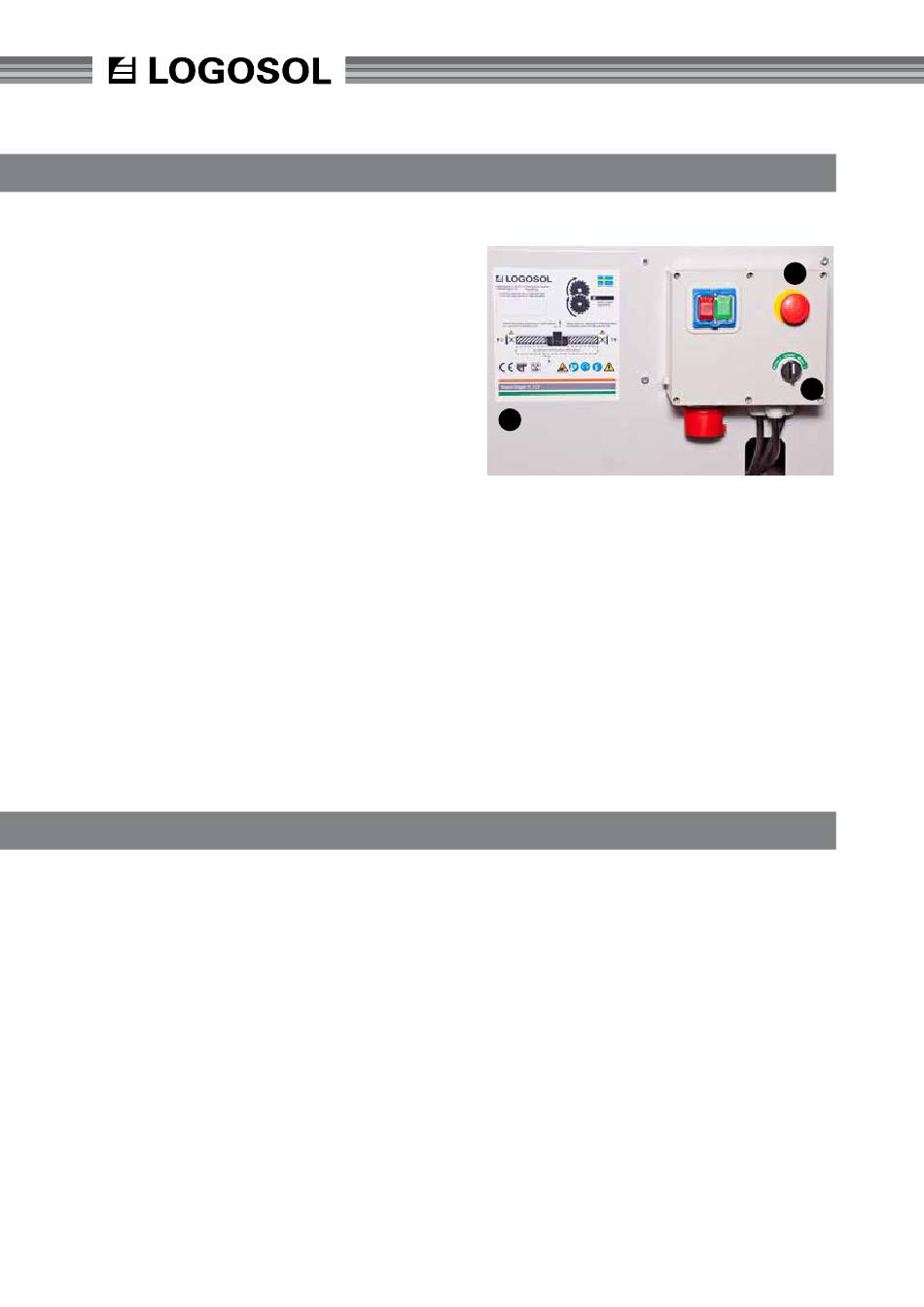

MaSchInenkennZeIchnung
1
1. Maschinenschild
2. Notaus
3. Startreihenfolge
2
3
