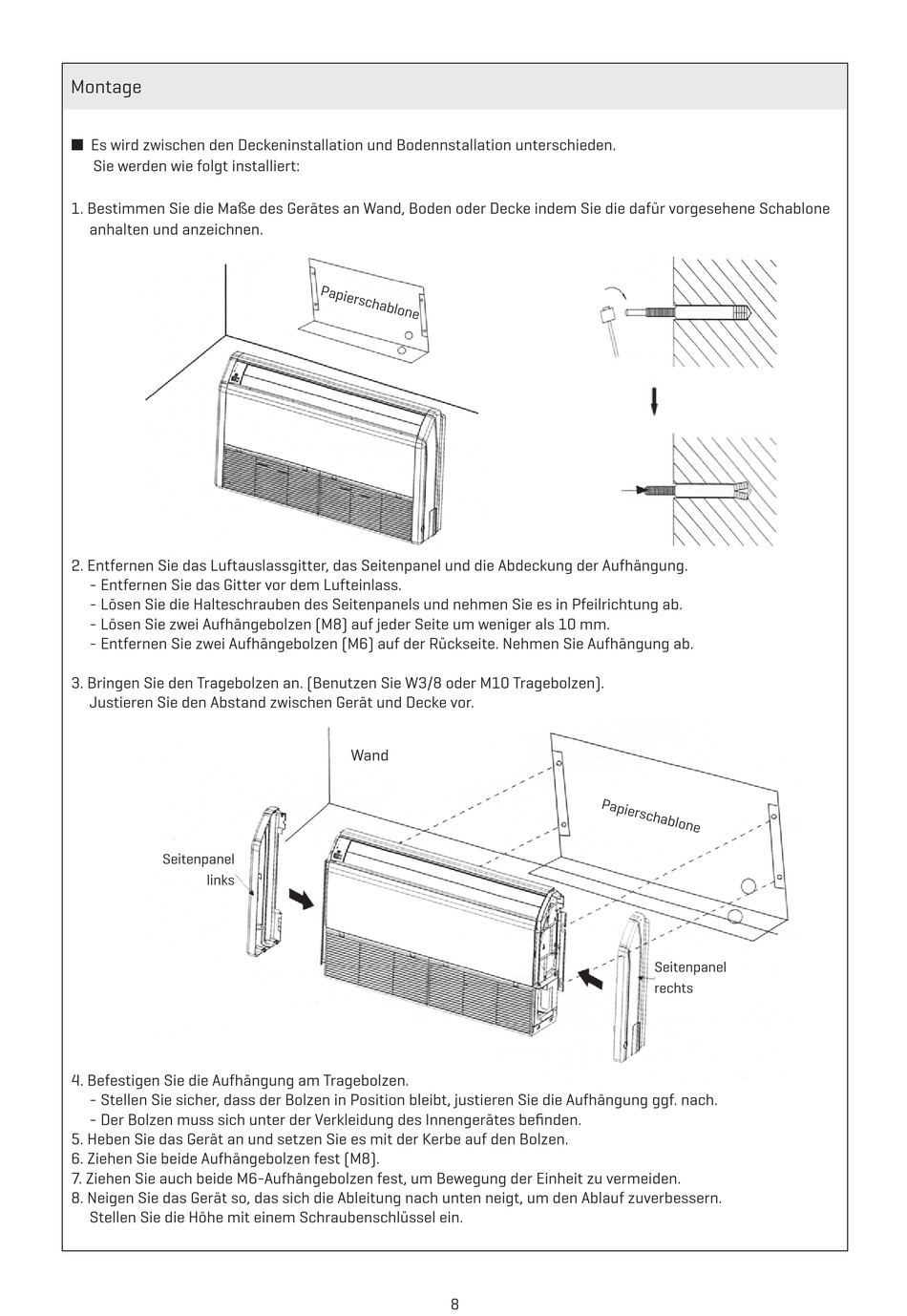

Montage
n Es wird zwischen den Deckeninstallation und Bodennstallation unterschieden.
Sie werden wie folgt installiert:
1. Bestimmen Sie die Maße des Gerätes an Wand, Boden oder Decke indem Sie die dafür vorgesehene Schablone
anhalten und anzeichnen.
2. Entfernen Sie das Luftauslassgitter, das Seitenpanel und die Abdeckung der Aufhängung.
- Entfernen Sie das Gitter vor dem Lufteinlass.
- Lösen Sie die Halteschrauben des Seitenpanels und nehmen Sie es in Pfeilrichtung ab.
- Lösen Sie zwei Aufhängebolzen (M8) auf jeder Seite um weniger als 10 mm.
- Entfernen Sie zwei Aufhängebolzen (M6) auf der Rückseite. Nehmen Sie Aufhängung ab.
3. Bringen Sie den Tragebolzen an. (Benutzen Sie W3/8 oder M10 Tragebolzen).
Justieren Sie den Abstand zwischen Gerät und Decke vor.
Seitenpanel
links
4. Befestigen Sie die Aufhängung am Tragebolzen.
- Stellen Sie sicher, dass der Bolzen in Position bleibt, justieren Sie die Aufhängung ggf. nach.
- Der Bolzen muss sich unter der Verkleidung des Innengerätes befinden.
5. Heben Sie das Gerät an und setzen Sie es mit der Kerbe auf den Bolzen.
6. Ziehen Sie beide Aufhängebolzen fest (M8).
7. Ziehen Sie auch beide M6-Aufhängebolzen fest, um Bewegung der Einheit zu vermeiden.
8. Neigen Sie das Gerät so, das sich die Ableitung nach unten neigt, um den Ablauf zuverbessern.
Stellen Sie die Höhe mit einem Schraubenschlüssel ein.
Wand
8
Seitenpanel
rechts
