A9 Leitern
Leiteranschluss Riegel
UAM-S
Passend für
■
Rundrohre von Ø 32,0 bis 48,3 mm.
■
Rechteckrohre mit Breite 25 bis
30 mm und Höhe von 30 bis 80 mm
über Schrauben einstellbar.
Montage Leiteranschluss
Die Montage des Leiteranschlusses
Riegel UAM-W (71) auf dem Horizon-
talriegel erfolgt in gleicher Weise wie
bei Leiteranschluss UAM-S beschrie-
ben.
→ Leiteranschluss UAM-S ist montiert.
Montage Leiter
1. Eine Schraube (71.1) aus dem Rohr-
klemmteil (71.2) vollständig heraus-
drehen. Zweite Schraube soweit öff-
nen, dass der Leiterholm platziert
werden kann.
2. Holm in Rohrklemmteil einlegen.
3. Rohrklemmteil hochschwenken und
mit Schrauben festschrauben.
(Abb. A9.03 + A9.03a)
→ Leiter ist montiert.
Steigleiter UAV
Aufeinander steckbare Leiterelemente,
mit Bohrungen zum Abstecken.
Maße:
43x91 cm
43x181 cm
Montage
1. Einzelemente der Steigleiter UAV (74
/ 74a) nach Bedarf zusammenste-
cken.
2. Zapfenverbindung mit Schraube
M10x40 und Mutter sichern.
(Abb. A9.04)
PERI UP Gerüstbaukasten – Kernbauteile
Aufbauanleitung
134520 Leiteranschluss Riegel UAM-S.eps

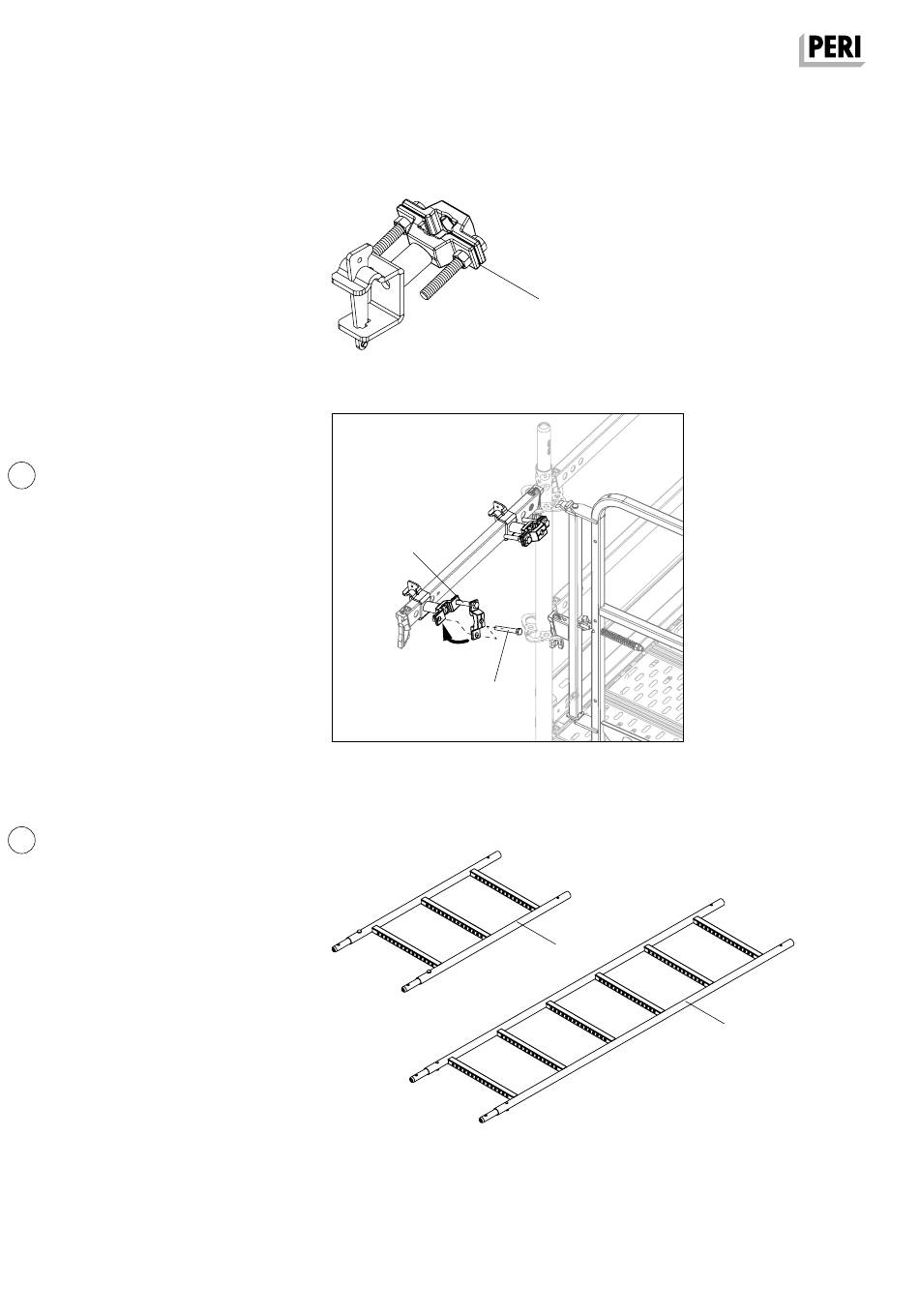

Abb. A9.03
71.2
71.1
DR-20-109709_018-06 A9 Leitern,UAM-W, UAM-S 6.eps
Abb. A9.03a
133310 Steigleiter UAV 43x91.eps
Abb. A9.04
133311 STEIGLEITER UAV 43x181.eps
71
74
74a
99
