A8 Gerüstaufstiege
Durchstieg UAF
Durchstiege (63) sind in den Abmes-
sungen 75x50 cm und 75x100 cm ver-
fügbar.
Durchstiege können unabhängig von
der Feldlänge frei positioniert werden.
Je nach Positionierung und Feldgröße
müssen ggf. zusätzliche Horizontalrie-
gel und Beläge montiert werden.
Zusätzlich wird die Leiter UAF 200 als
Aufstieg benötigt.
Max. Lastklasse LC6 nach EN 12811,
(p = 6,0 kN/m²).
Rahmen aus verzinktem Stahl, Deckel
aus rutschhemmenden Alu-Riffelblech.
Montage
1. Falls erforderlich, zusätzliche Hori-
zontalriegel (14) mit Riegelaufnahme
UHA (93) im Systemmaß montieren.
Keile noch nicht festschlagen.
(Abb. A8.04a + A8.04c)
2. Verbleibende Feldfläche mit Belägen
auffüllen, Position der Horizontalrie-
gel ggf. korrigieren.
3. Keile aus den Klemmteilen (63.1) des
Durchstiegs UAF herausziehen und
Klemmteile über die Horizontalriegel
absenken.
4. Keile in Klemmteil durchstecken.
5. Alle Keile festschlagen.
→ Durchstieg UAF ist montiert.
(Abb. A8.04b + A8.04d)
Anwendungsbeispiele
Industriegerüste, Plattformen.
PERI UP Gerüstbaukasten – Kernbauteile
Aufbauanleitung
109783 Durchstieg UAF 50x75.eps

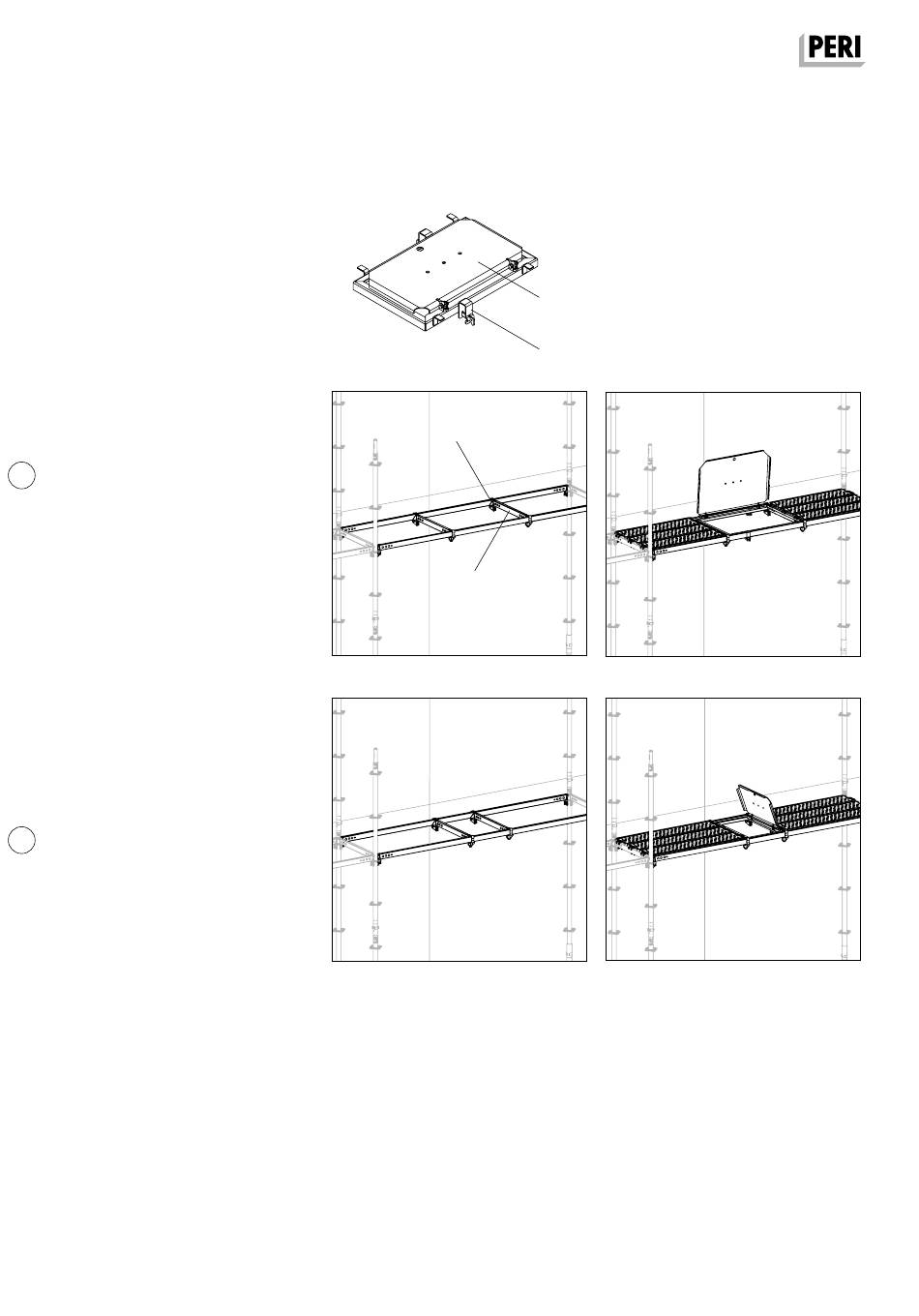

Abb. A8.04
93
14
DR-20-080929_002-01 Opt Durchst UAF 75X1002.eps
Abb. A8.04a
DR-20-080991_002-02 Opt Durchst UAF 50X751.eps
Abb. A8.04c
63
63.1
DR-20-080929_002-01 Opt Durchst UAF 75X1001.eps
Abb. A8.04b
DR-20-080991_002-02 Opt Durchst UAF 50X752.eps
Abb. A8.04d
91
