A5 Seitenschutz
Bordblech Ausgleich UPY-L
Mit dem Bordblech Ausgleich UPY-L
(31) und zwei Bordblechen UPY (30)
kann ein in der Länge stufenlos ver-
stellbares Bordblech montiert werden.
(Abb. A5.06)
Es dürfen unterschiedlich lange Bord-
bleche verwendet werden.
Technische Daten
■
Maximale Länge: 5,00 m
■
Überlappung
– bis Länge 1 m: L = 20 cm
– ab Länge 1 m: L = 50 cm
Montage
1. Bordblech Ausgleich UPY-L (31) auf
erstes Bordblech UPY (30) aufschie-
ben. (Abb. A5.06a)
2. Zweites Bordblech UPY (30) überlap-
pend zwischen Bordblech UPY und
Ausgleich UPY-L einschieben.
3. Bleche auf die gewünschte Länge
zwischen die Stiele des Ausgleichs-
feldes ziehen.
4. Bordblech Ausgleich UPY-L mittig an
der Überlappung ausrichten.
5. Flügelmutter anziehen.
→ Bordblech ist montiert.
(Abb. A5.06b)
Bei Distanzen unter 25 cm innen an die
Bordbleche ein Holzbrett festschrau-
ben. Vorhandene Schraublöcher in den
Bordblechen nutzen. (Abb. A5.06c)
Alternativ die Lücke anderweitig bau-
seits schließen.
PERI UP Gerüstbaukasten – Kernbauteile
Aufbauanleitung
L/2
30
DR-20-015653_040-01_Ausgleich UPY-L.eps

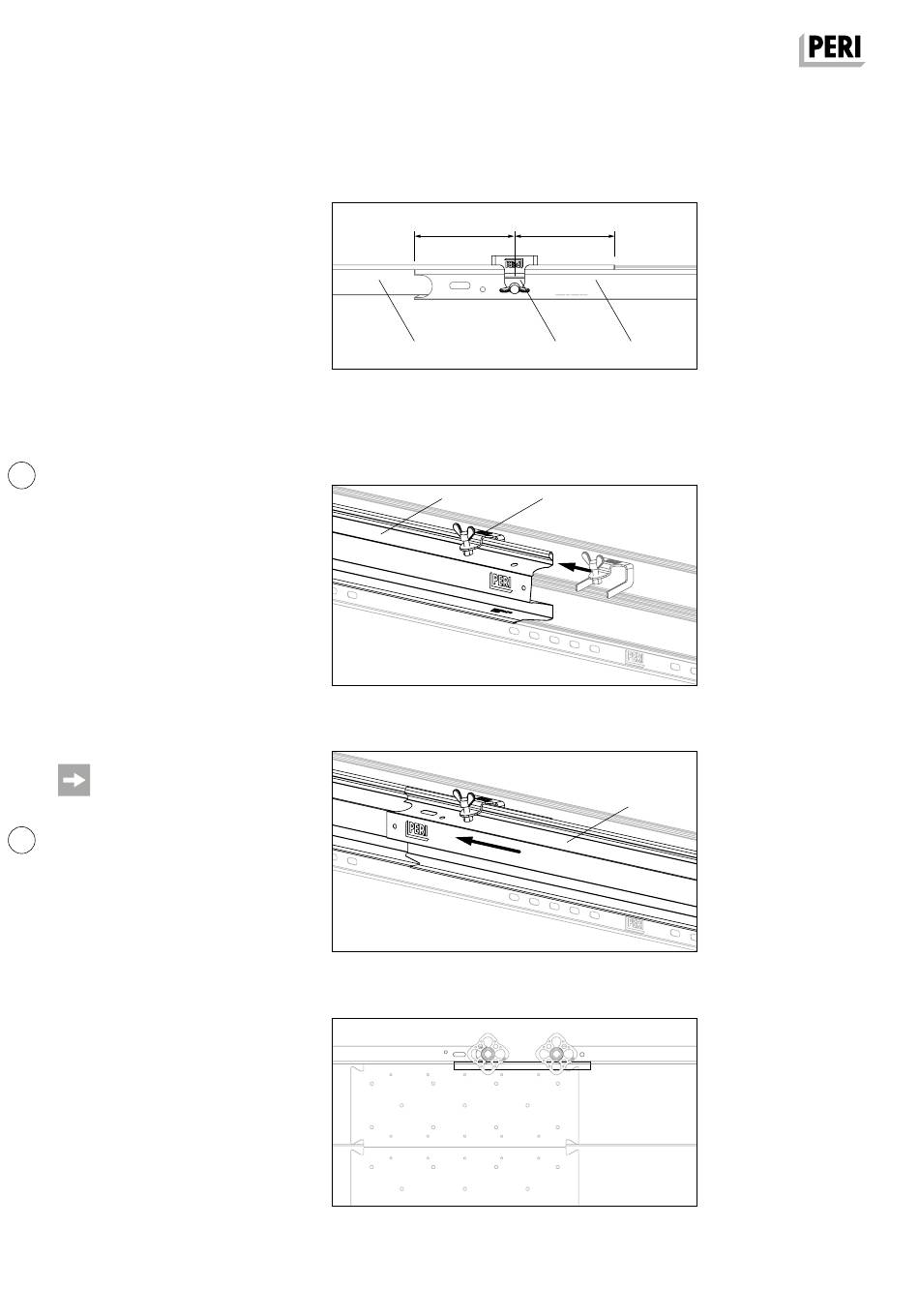

Abb. A5.06
30
DR-20-015653_040-01_Ausgleich UPY-L2.eps
Abb. A5.06a
DR-20-015653_040-01_Ausgleich UPY-L3.eps
Abb. A5.06b
DR-20-122922_021-01 Ausgl UPY mit Brett.eps
Abb. A5.06c
L/2
31
30
31
30
59
