A7 Beläge
Abdeckblech UDB
Abdeckbleche werden zur Überbrü-
ckung von z. B. Längenausgleichen ein-
gesetzt. Auch zur Überbrückung im
Konsolenbereich geeignet.
Abdeckbleche UDB 20 sind in den Län-
gen 100 und 150 cm verfügbar.
■
Mind. Auflagebereich beidseitig:
7,5 cm auf gesamter Breite
■
Max. Lastklasse 3 nach EN 12811
(p = 2,0 kN/m²).
■
Abdeckbleche erst betreten wenn
diese vollständig mit den benachbar-
ten Belägen verschraubt sind.
Bauteile
166 Abdeckblech UDB 20x100 / 150
167 Flachrundschraube M10x60 DIN
603 -8.8
168 Mutter M10-8-VZ-SW17
Montage
1. Gerüst um den Ausgleichsbereich
herum mit Belägen UDG vollständig
auslegen.
2. Abdeckblech (166) auf den Überbrü-
ckungsbereich auflegen.
3. Flachrundschrauben M10x60 (167)
von oben durch vorhandene Bohrun-
gen bzw. Langlöcher durchstecken
und mit Muttern M10-8-VZ-SW17
(168) festschrauben.
– Je Auflager mind. 2 Schrauben
verwenden, somit 4 je Abdeck-
blech.
– Die Verschraubung kann durch be-
liebige Bohrung oder Langloch er-

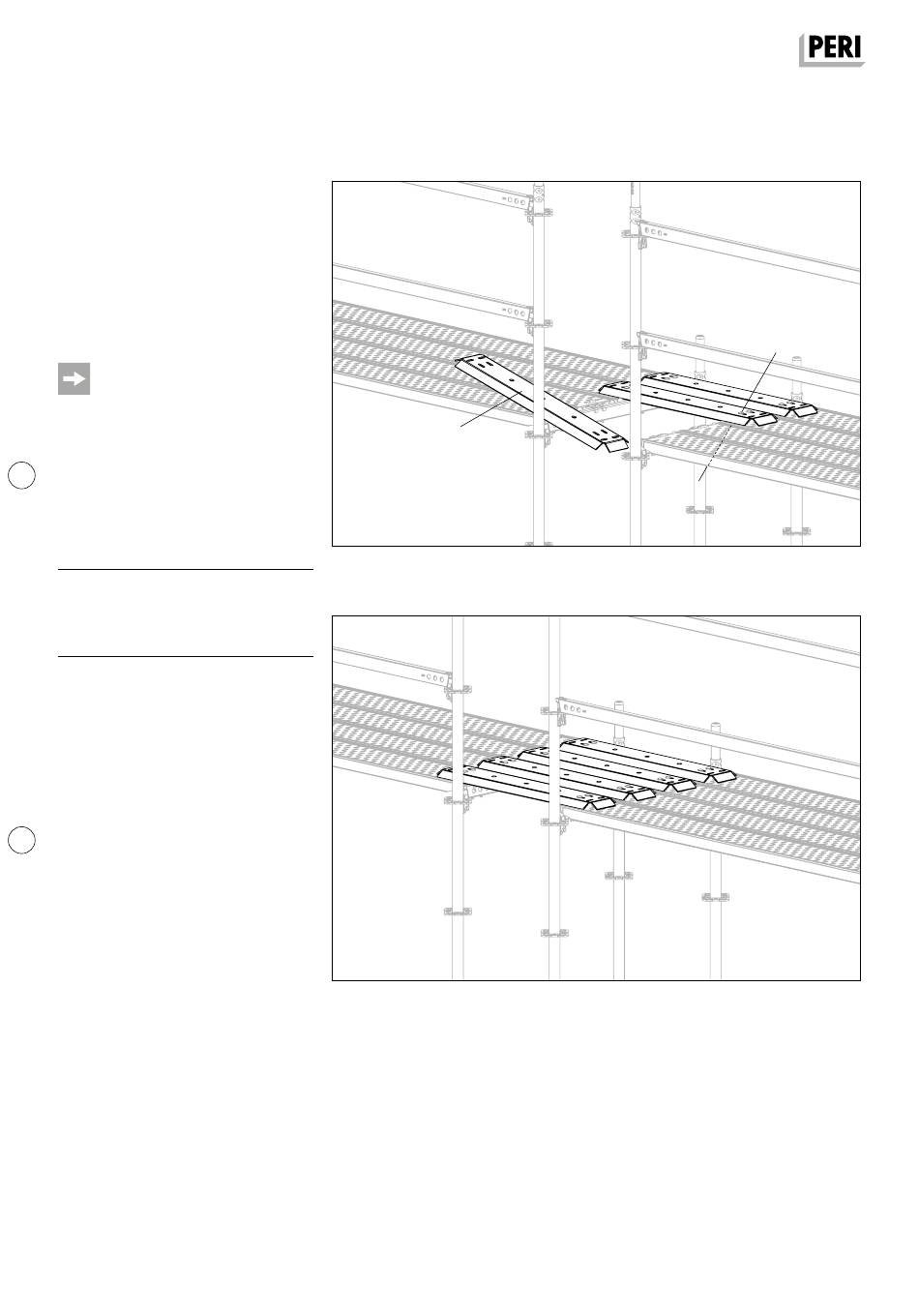

folgen. (Abb. A7.05a)
4. Weitere Abdeckbleche in gleicher
Weise montieren bis die Belaglücke
geschlossen ist. (Abb. A7.05b)
PERI UP Gerüstbaukasten – Kernbauteile
Aufbauanleitung
166
DR-21-025226_025-01 Abd. UDB 20x100_1.eps
Abb. A7.05a
DR-21-025226_025-01 Abd. UDB 20x100_2.eps
Abb. A7.05b
167
168
83
