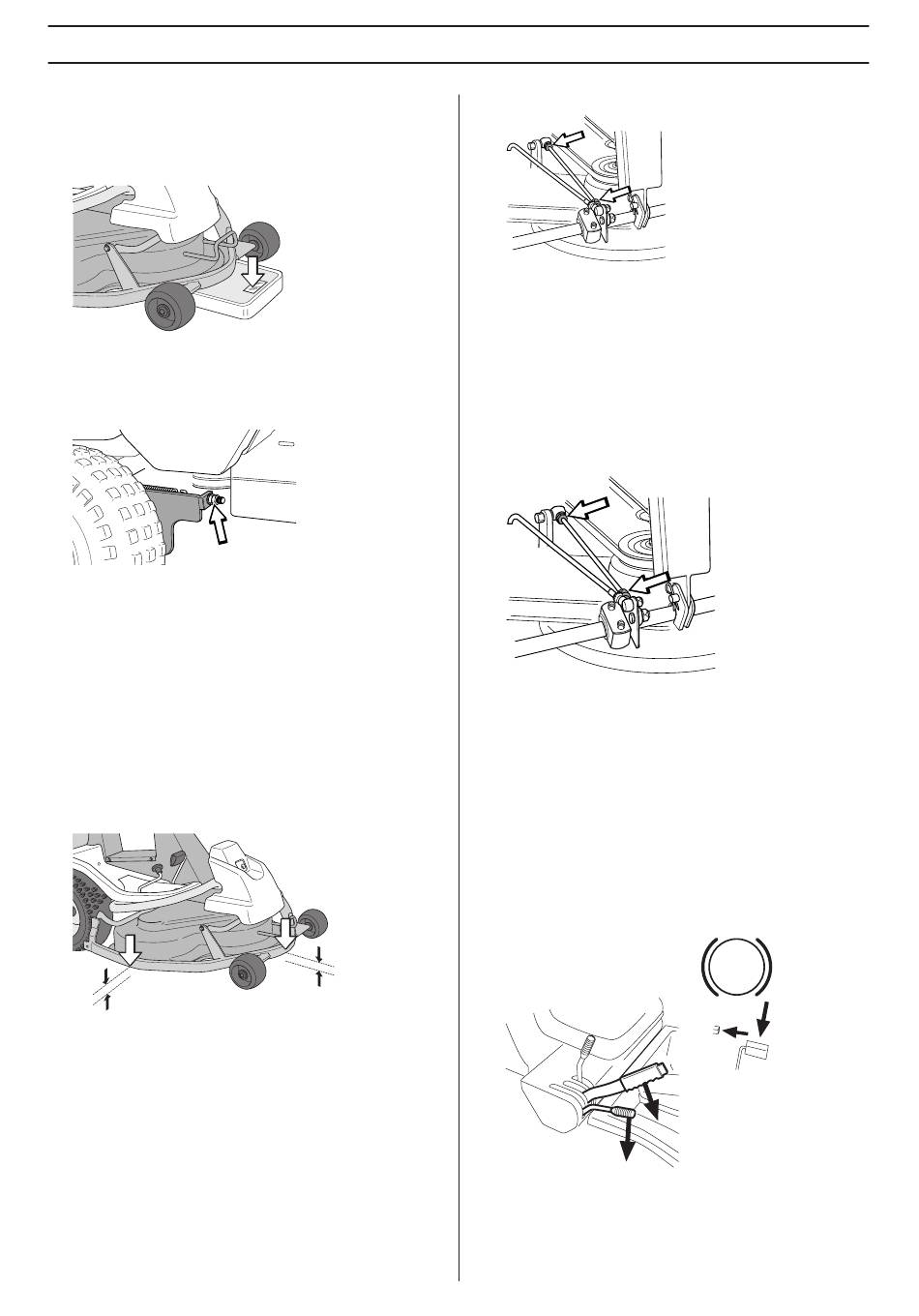

2 Eine Badezimmerwaage unter die Vorderkante des
Schneidwerkrahmens stellen, sodass das Schneidwerk
auf der Waage ruht. Bei Bedarf kann ein Holzklotz
zwischen Rahmen und Waage gelegt werden, damit die
Stützräder nicht belastet werden.
3 Den Bodendruck des Schneidwerks durch Ein- oder
Herausdrehen der Stellschrauben an beiden Seiten hinter
den Vorderrädern einstellen.
Der Bodendruck soll 12 bis 15 kg (26,5-33 lb) betragen.
Überprüfung der Parallelität des
Schneidwerkes
Die Parallelität des Schneidwerks wird auf folgende Weise
geprüft:
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Aufsitzmäher auf ebenen Untergrund stellen.
3 Abstand zwischen Boden und Schneidwerkkante vorn am
Gehäuse messen.
Das Schneidwerk muss leicht geneigt sein, die Hinterkante
sollte 2-4 mm (1/8") höher stehen als die Vorderkante.
Einstellung der Parallelität des
Schneidwerkes
1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm
2 Frontabdeckung sowie rechten Kotflügel abnehmen.
26 –
German
Wartung
3 Muttern der Parallelstrebe lösen.
4 Strebe herausschrauben (verlängern), damit die
Hinterkante der Haube angehoben wird.
Strebe hineinschrauben (verkürzen), damit die
Hinterkante der Haube abgesenkt wird.
5 Die Muttern nach der Einstellung gegeneinander
anziehen.
6 Nach vorgenommener Einstellung ist die Parallelität des
Aggregates erneut zu überprüfen.
7 Frontabdeckung sowie rechten Kotflügel montieren.
2
/8,5 PSI.
Service-Stellung des
Schneidwerkes
Damit das Aggregat sich gut reinigen, reparieren oder warten
lässt, ist es in Service-Stellung zu bringen. Service-Stellung
bedeutet, dass das Aggregat hochgeklappt wird und in
Vertikalstellung einrastet.

Anordnung in Service-Stellung

1 Die Maschine in eine horizontale Stellung bringen.
Feststellbremse betätigen. Das Schneidwerk in niedrigste
Schneidhöhe bringen und absenken.
2
/8,5 PSI.
P
1
