DMS-Messumformer KFD2-WAC2-(Ex)1.D
Gerätedaten bearbeiten: Stromausgang
Bei dieser Einstellung wird der Messwert 0 in 4 mA umgesetzt, die Spanne (siehe Abschnitt 7.7.1) in
20 mA, Zwischenwerte proportional.
Bei Unterschreitung des Messwerts 0 sinkt der Ausgangsstrom linear auf minimal 3,8 mA (-1,25 % des
Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausgabe 3,8 mA). Bei
Überschreitung der Spanne steigt der Ausgangsstrom linear auf maximal 20,5 mA (ca. 103 % des
Messbereiches). Weitere Überschreitungen können nicht ausgewertet werden (Ausgabe 20,5 mA).

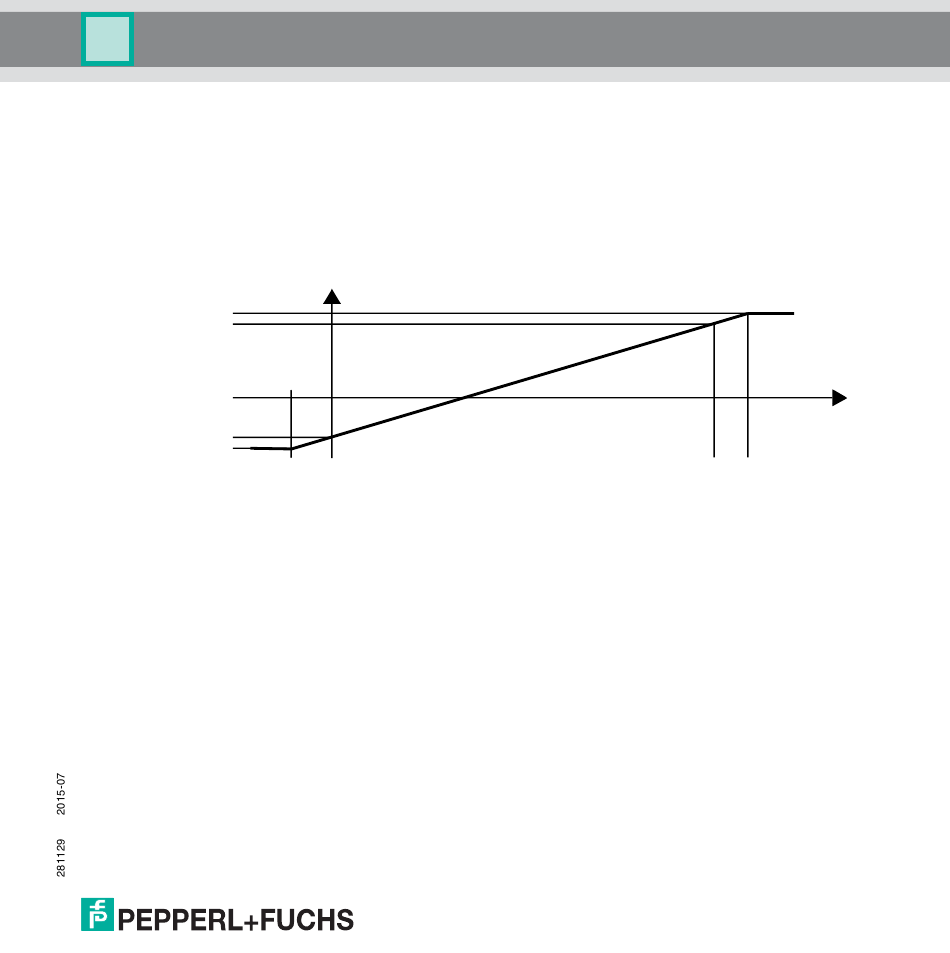

Gewählte Einstellung 12.20 -/+mA
+ 20,5
+ 20,0
0
- 12,0
- 12,5
~ - 1,6 %
Bei dieser Einstellung wird der Messwert 0 in -12 mA umgesetzt (d. h. in 12 mA bei vertauschter Polung
an den Klemmen 7 und 8; siehe Abschnitt 5.2), die Spanne (siehe Abschnitt 7.7.1) wird in +20 mA um-
gesetzt (Klemme 7 -, Klemme 8 +), Zwischenwerte proportional.
Bei Unterschreitung des Messwerts 0 sinkt der Ausgangsstrom linear auf minimal -12,5 mA (ca. -1,6 %
des Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausgabe
- 12,5 mA). Bei Überschreitung der Spanne steigt der Ausgangsstrom linear auf maximal 20,5 mA (ca.
102 % des Messbereiches). Weitere Überschreitungen können nicht ausgewertet werden (Ausgabe
20,5 mA).
mA
0
100 % = Spanne
~ 102 %
Messwert
