Pepperl+Fuchs KFD2-WAC2-Ex1.D Handbuch

DMS-Messumformer
Merkmale
• 1-kanalige Trennbarriere
• 24 V DC-Versorgung (Power Rail)
• Eingang Messbrücke (Voll- oder Halbbrücke)
• Ausgang 0 mA ... ± 20 mA oder 0 V ... ± 10 V
• 2 Relaiskontaktausgänge
• Programmierbarer Hoch- oder Tiefalarm
• Konfigurierbar mit PACTware oder über Bedienfeld
• RS-485-Schnittstelle
• Leitungsfehlerüberwachung
Funktion
Diese Trennbarriere eignet sich für eigensichere
Anwendungen.
Das Gerät ist ein Messumformer für Dehnungsmessstreifen,
Wägezellen und Widerstandsmessbrücken.
Aufgrund der hochqualitativen A/D- Wandlung sind 5 V
Brückenspeisespannung ausreichend, um selbst
Messbrücken, die für bis zu 10 V Speisespannung spezifiziert
sind, mit ausreichender Genauigkeit zu betreiben.
Es können bis zu vier Messbrücken mit jeweils 350 Ω parallel
gespeist und ausgewertet werden.
Das Gerät wird über Bedientasten oder mit der PACTware-
Konfigurationssoftware konfiguriert.
Die aktuellen Messwerte für Tara, Nullpunkt und Endwert
werden übernommen.
Ein Fehler wird über LEDs nach NAMUR NE44 angezeigt und
über eine separate Sammelfehlermeldung ausgegeben.
Weitere Informationen finden Sie im Handbuch und unter
www.pepperl-fuchs.com.
Anschluss
Zone 0, 1, 2
Div. 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com

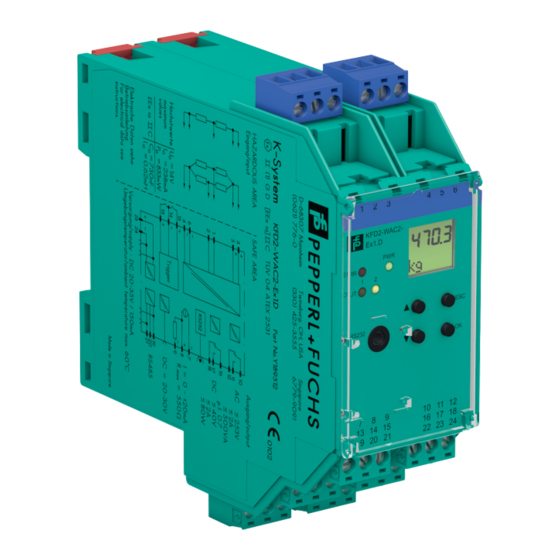

Aufbau
Frontansicht
LED grün:
Versorgung
LED rot:
Fehlermeldung
LED gelb:
Ausgang I
LED gelb:
Ausgang II
Programmierbuchse
KFD2-WAC2-Ex1.D
3+
5+
1+
2-
6-
4-
RS 485
Power Rail
Deutschland: +49 621 776 2222 Singapur: +65 6779 9091
pa-info@de.pepperl-fuchs.com pa-info@sg.pepperl-fuchs.com
KFD2-WAC2-Ex1.D
1 2 3 4 5 6
KFD2-WAC2-
Ex1.D
PWR
ERR
1 2
OUT
ESC
RS232
OK
7 8 9 10 11 12
13 14 15 16
17 18
19 20 21 22 23 24
10
11 I
12
16
17 II
18
7-
mA
8+ III
9-
13+
14-
15+
19+
20 GND RS 485
21-
23+
24 V DC
24-
ERR 24 V DC
abziehbare Klemmen
blau
LC-Display
Tastenfeld
Platz für
Beschriftung
abziehbare Klemmen
grün
