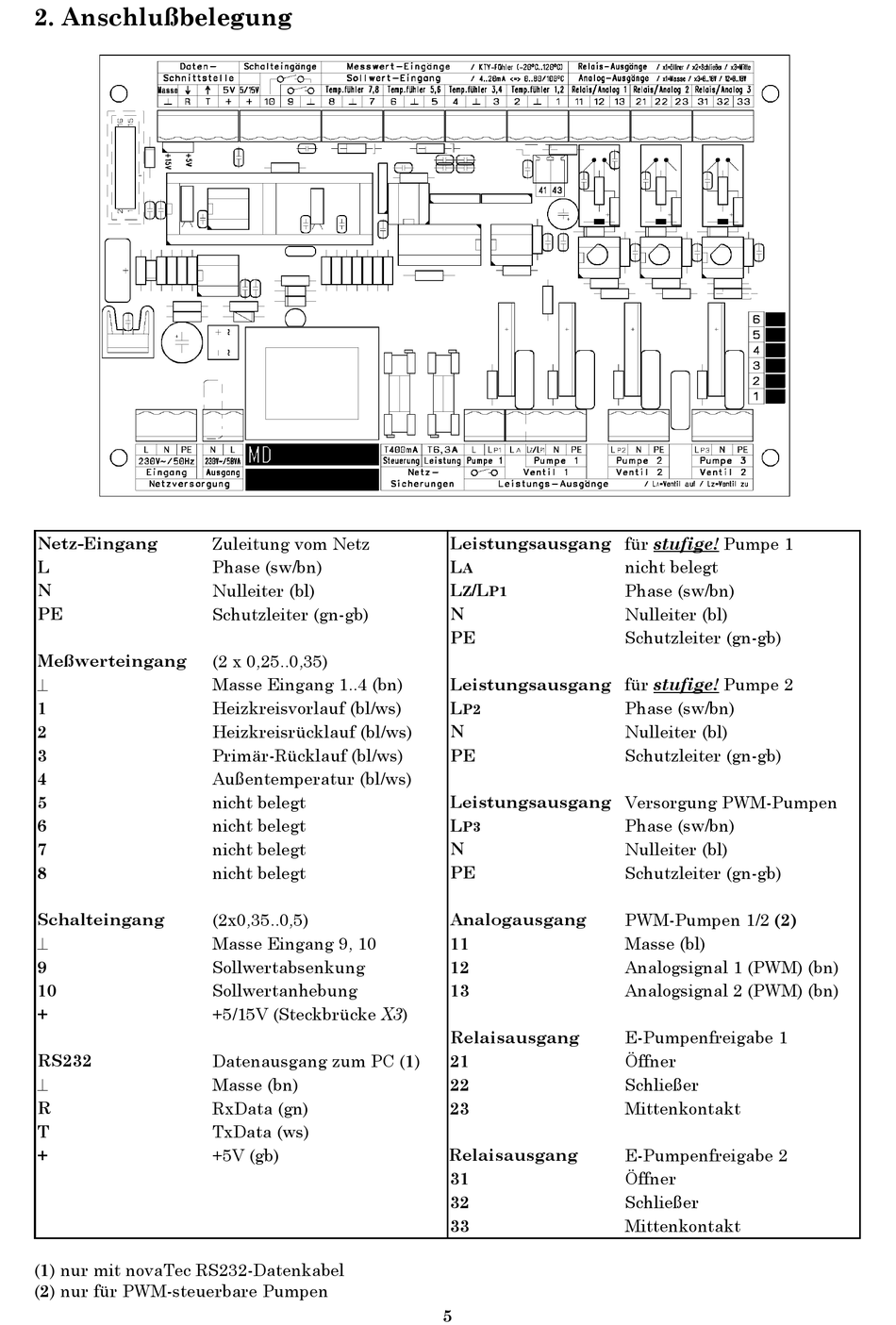

2. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang
1
2
3
4
5
6
7
8
Schalteingang
9
10
+
RS232
R
T
+
(1) nur mit novaTec RS232-Datenkabel
(2) nur für PWM-steuerbare Pumpen
Zuleitung vom Netz
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..4 (bn)
Heizkreisvorlauf (bl/ws)
Heizkreisrücklauf (bl/ws)
Primär-Rücklauf (bl/ws)
Außentemperatur (bl/ws)
nicht belegt
nicht belegt
nicht belegt
nicht belegt
(2x0,35..0,5)
Masse Eingang 9, 10
Sollwertabsenkung
Sollwertanhebung
+5/15V (Steckbrücke X3)
Datenausgang zum PC (1)
Masse (bn)
RxData (gn)
TxData (ws)
+5V (gb)
Leistungsausgang für stufige! Pumpe 1
L
A
L
/L
Z
P1
N
PE
Leistungsausgang für stufige! Pumpe 2
L
P2
N
PE
Leistungsausgang Versorgung PWM-Pumpen
L
P3
N
PE
Analogausgang
11
12
13
Relaisausgang
21
22
23
Relaisausgang
31
32
33
5
nicht belegt
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
PWM-Pumpen 1/2 (2)
Masse (bl)
Analogsignal 1 (PWM) (bn)
Analogsignal 2 (PWM) (bn)
E-Pumpenfreigabe 1
Öffner
Schließer
Mittenkontakt
E-Pumpenfreigabe 2
Öffner
Schließer
Mittenkontakt
