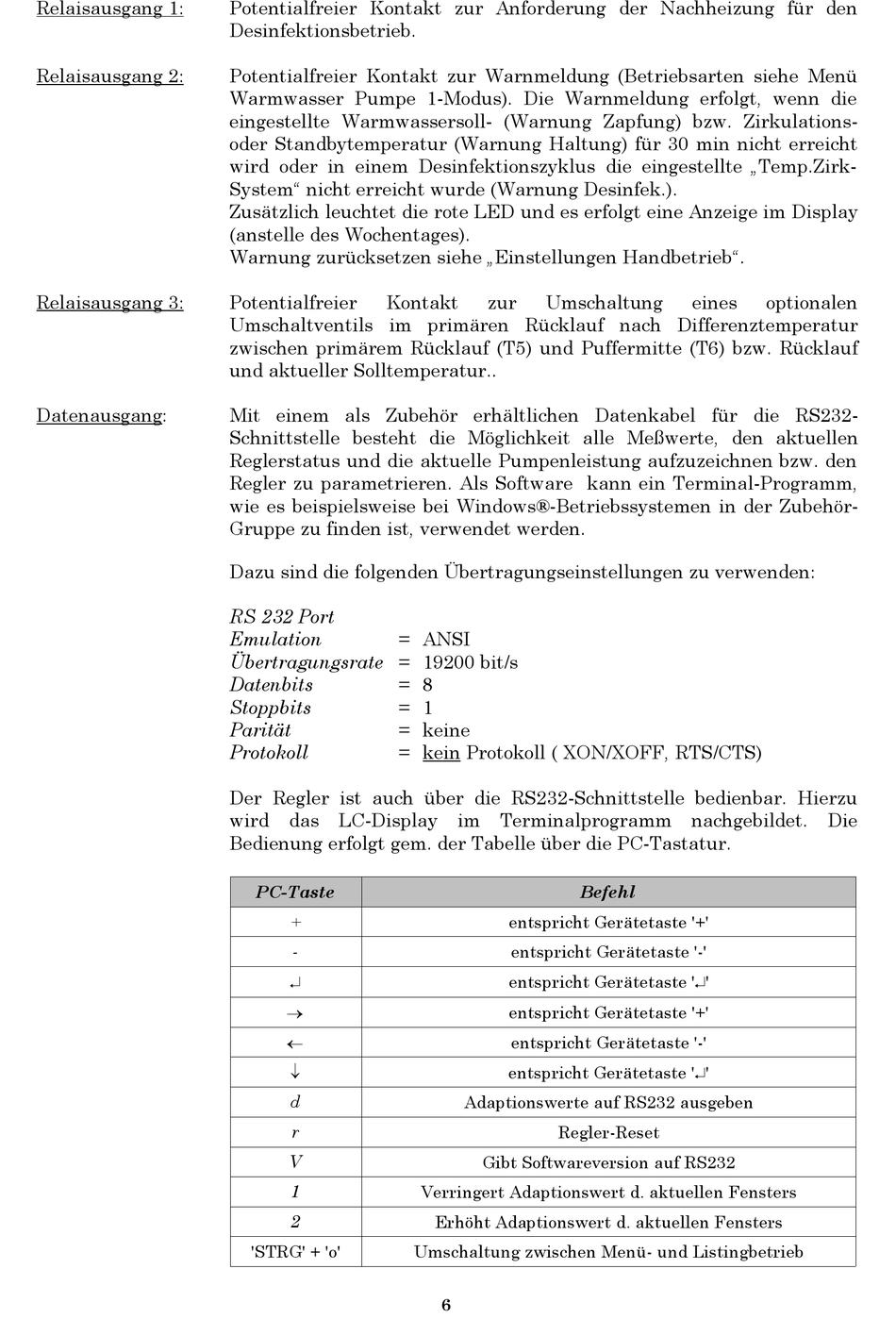

Relaisausgang 1:
Relaisausgang 2:
Relaisausgang 3:
Datenausgang:
Potentialfreier Kontakt zur Anforderung der Nachheizung für den
Desinfektionsbetrieb.
Potentialfreier Kontakt zur Warnmeldung (Betriebsarten siehe Menü
Warmwasser Pumpe 1-Modus). Die Warnmeldung erfolgt, wenn die
eingestellte Warmwassersoll- (Warnung Zapfung) bzw. Zirkulations-
oder Standbytemperatur (Warnung Haltung) für 30 min nicht erreicht
wird oder in einem Desinfektionszyklus die eingestellte „Temp.Zirk-
System" nicht erreicht wurde (Warnung Desinfek.).
Zusätzlich leuchtet die rote LED und es erfolgt eine Anzeige im Display
(anstelle des Wochentages).
Warnung zurücksetzen siehe „Einstellungen Handbetrieb".
Potentialfreier
Kontakt
Umschaltventils im primären Rücklauf nach Differenztemperatur
zwischen primärem Rücklauf (T5) und Puffermitte (T6) bzw. Rücklauf
und aktueller Solltemperatur..
Mit einem als Zubehör erhältlichen Datenkabel für die RS232-
Schnittstelle besteht die Möglichkeit alle Meßwerte, den aktuellen
Reglerstatus und die aktuelle Pumpenleistung aufzuzeichnen bzw. den
Regler zu parametrieren. Als Software kann ein Terminal-Programm,
wie es beispielsweise bei Windows®-Betriebssystemen in der Zubehör-
Gruppe zu finden ist, verwendet werden.
Dazu sind die folgenden Übertragungseinstellungen zu verwenden:
RS 232 Port
Emulation
Übertragungsrate = 19200 bit/s
Datenbits
Stoppbits
Parität
Protokoll
Der Regler ist auch über die RS232-Schnittstelle bedienbar. Hierzu
wird das LC-Display im Terminalprogramm nachgebildet. Die
Bedienung erfolgt gem. der Tabelle über die PC-Tastatur.
PC-Taste
+
-
d
r
V
1
2
'STRG' + 'o'
zur
Umschaltung
= ANSI
= 8
= 1
= keine
= kein Protokoll ( XON/XOFF, RTS/CTS)
entspricht Gerätetaste '+'
entspricht Gerätetaste '-'
entspricht Gerätetaste ''
entspricht Gerätetaste '+'
entspricht Gerätetaste '-'
entspricht Gerätetaste ''
Adaptionswerte auf RS232 ausgeben
Regler-Reset
Gibt Softwareversion auf RS232
Verringert Adaptionswert d. aktuellen Fensters
Erhöht Adaptionswert d. aktuellen Fensters
Umschaltung zwischen Menü- und Listingbetrieb
6
eines
Befehl
optionalen
